Ход работы.
Содержание отчета:
1. Назначение шифратора. Привести УГО микросхемы шифратора.
2.Построить логическую схему шифратора в заданном базисе.
3.Указать двоичные коды на выходе шифратора для заданных номеров возбужденных входов.
4.На логической схеме шифратора красным цветом обозначить «возбужденные шины», по которым передается сигнал «1» для номера, взятого в круглые скобки.

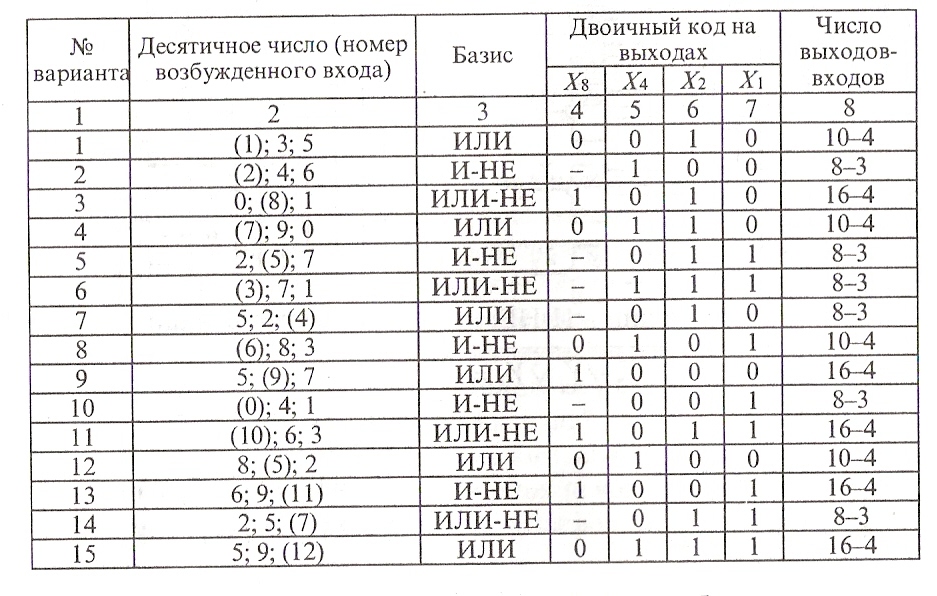

Примечание: данные брать из таблицы №1.
5.Назначение дешифратора. УГО микросхемы дешифратора.
6.Построить логическую схему дешифратора в заданном базисе.
7.Указать сигналы на выходах, если на входы подается заданный двоичный код.

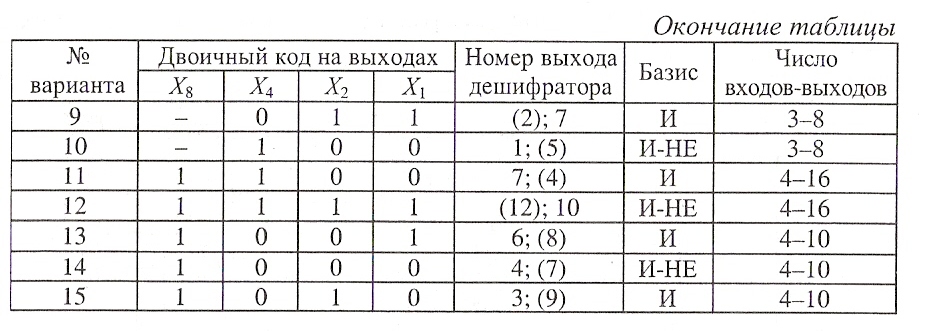

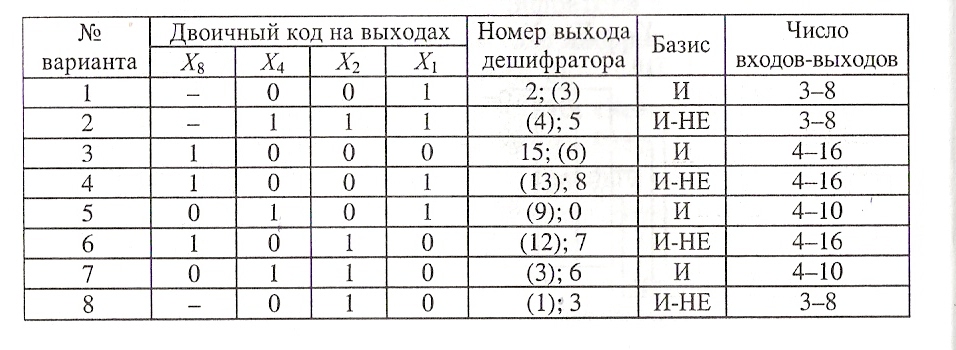

Примечание: данные брать из таблицы №2.
8.Вычертить ИМС дешифратора по варианту.
9.Вычертить
схему дешифратора при поступлении на
вход кодовой комбинации по варианту.
1. Назначение шифратора. Привести УГО микросхемы шифратора.
Шифратор предназначен_________________________________________________________________________
УГО
микросхемы шифратора
2. Построить логическую схему шифратора в заданном базисе.
5. Назначение дешифратора. УГО микросхемы дешифратора.
Дешифратор предназначен______________________________________________________________________________________________________________________________________________________________
УГО микросхемы дешифратора.
6. Построить логическую схему дешифратора в заданном базисе.
8. Вычертить ИМС дешифратора по варианту.
№ варианта |
ИМС |
Код дешифратора для задания 9 |
1 |
К 155 ИД10 |
110 |
2 |
К 155 ИД1 |
111 |
3 |
КМ 155 ИД1 |
101 |
4 |
К 176 ИД1 |
100 |
5 |
К 555 ИД7 |
011 |
6 |
К 155 ИД3 |
010 |
7 |
К 155 ИД4 |
001 |
8 |
КМ 155 ИД8 |
001 |
9 |
К 555 ИД4 |
110 |
10 |
КМ 155 ИД9 |
010 |
9. Вычертить схему дешифратора при поступлении на вход кодовой комбинации по варианту.
Цель работы: ознакомиться с назначением, логическими схемами, таблицами истинности, ИМС распределителей.
Ход работы.
Содержание отчета:
1. Назначение распределителя.
2. Распределитель с кольцевым счетчиком, логическая схема, временная диаграмма.
3. Распределитель с релейными выходами, логическая схема.
4.Таблица истинности.
5. Вычертить ИМС К 155 ИЕ4.
Отчет.
1. Распределитель - ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
2. Распределитель с кольцевым счетчиком.

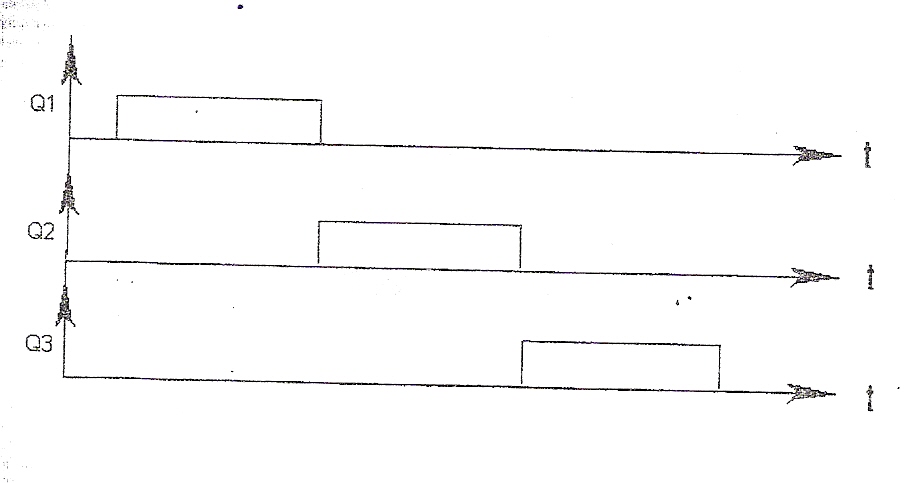

Временная диаграмма.
3. логическая схема распределителя с релейными выходами.
4. таблица истинности.
№ входного импульса |
Состояние триггеров |
|||||
текущее |
следующее |
|||||
А1 |
А2 |
А3 |
А3 |
А2 |
А1 |
|
1 |
|
|
|
|
|
|
2 |
|
|
|
|
|
|
3 |
|
|
|
|
|
|
4 |
|
|
|
|
|
|
5 |
|
|
|
|
|
|
6 |
|
|
|
|
|
|
и т. д. до 10 |
|
|
|
|
|
|
5. ИМС К 155 ИЕ4.
Цель работы: ознакомиться с построением ОЗУ и основными показателями ОЗУ.
