Ход работы.
I.

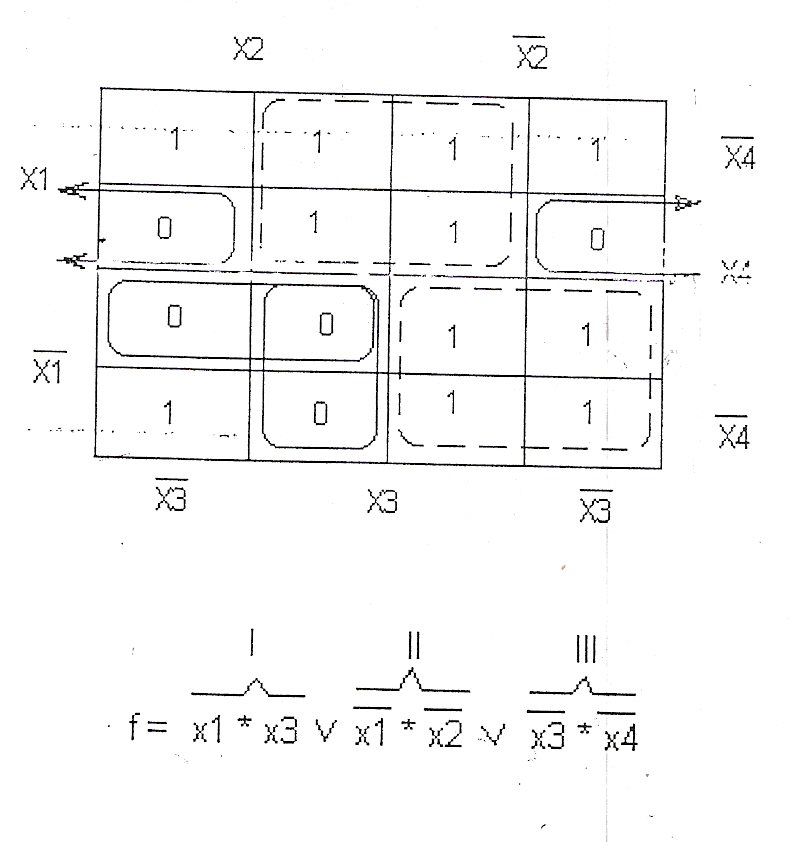

1. все клетки, содержащие 1 (0), могут объединяться в прямоугольные замкнутые области с числом клеток 2k, где k=0, 1, 2, 3, … . Соответственно, допустимое число клеток в области равно 1, 2, 4, 8, … .
2. Области могут пересекаться и одни и те же клетки могут входить в разные области.
3. При построении замкнутых областей допускается сворачивание ДВ в цилиндр как по горизонтальной, так и по вертикальной оси с объединением противоположных граней ДВ.
4. Каждая область представляется числом членов, на k меньшим общего числа аргументов функций n, т.е. n-k.
5. Каждый член МДНФ составляется лишь из тех аргументов, которые не меняют своего значения в пределах соответствующей области.
6. Число областей должно быть минимальным, а каждая область должна содержать максимально возможное число клеток.

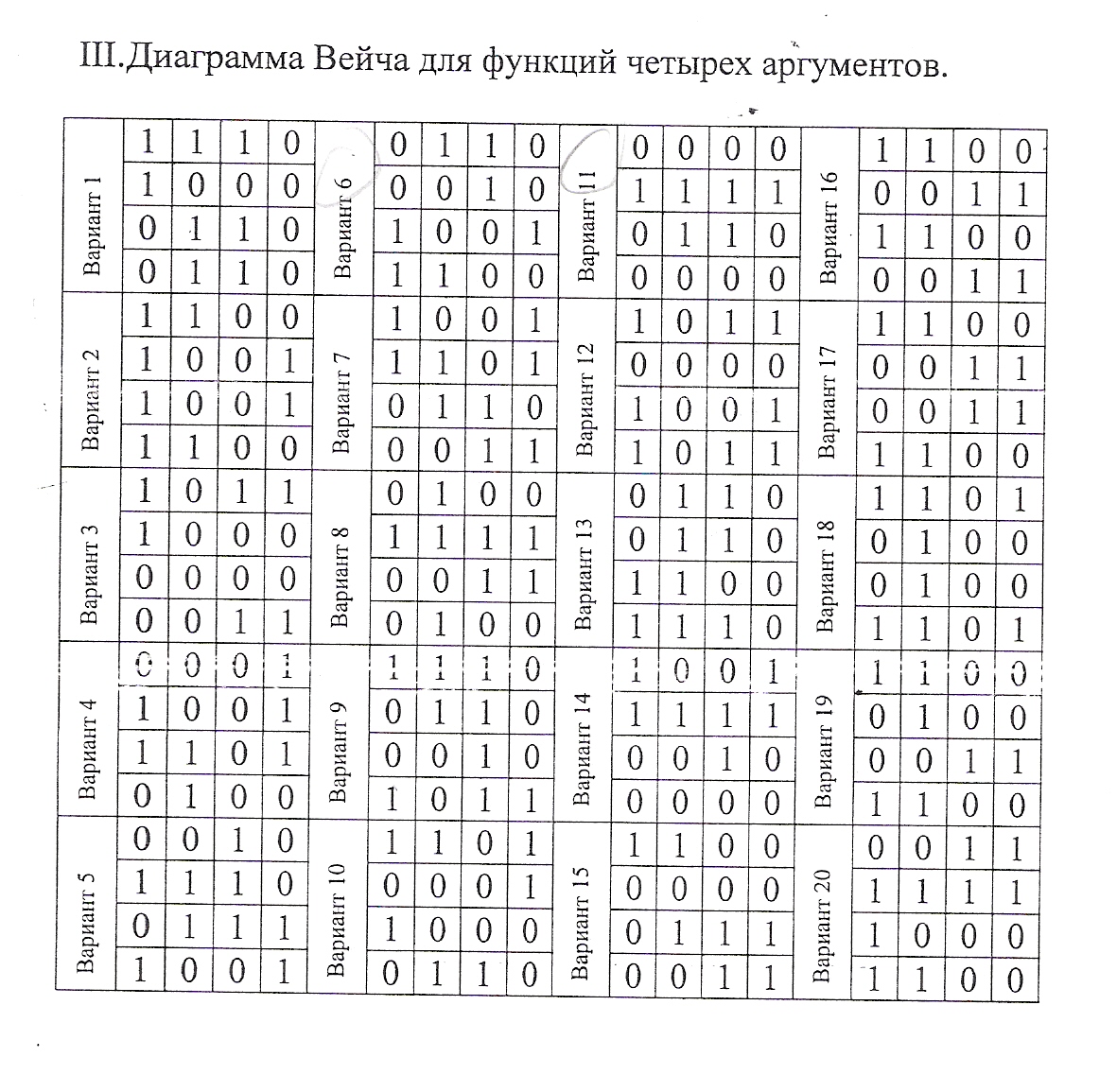

II. Составить МДНФ и МКНФ функции четырех аргументов.
Цель:
ознакомиться со строением, принципами
действия, таблицами истинности и
диаграммами работы триггеров.
Ход работы.
Содержание отчета.
Что называют триггером?

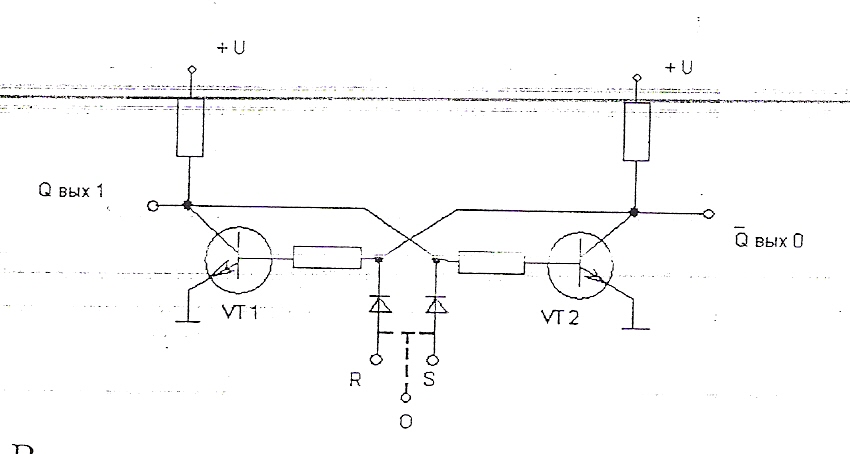

Схема триггера на транзисторных элементах ИЛИ – НЕ.
Принцип действия триггера на транзисторных элементах ИЛИ – НЕ.
Схема однотактного синхронизируемого RS триггера и его принцип действия.
Схема Т триггера, его принцип действия.
Схема JK триггера, принцип действия.
Вывод.
Отчет.
Триггер - ___________________________________________________________________
___________________________________________________________________________
2.
3.Принцип действия.
______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
4. Схема однотактного синхронизируемого RS триггера и его таблица истинности.
-
t
t+1
Примечание
C
R
S
Q

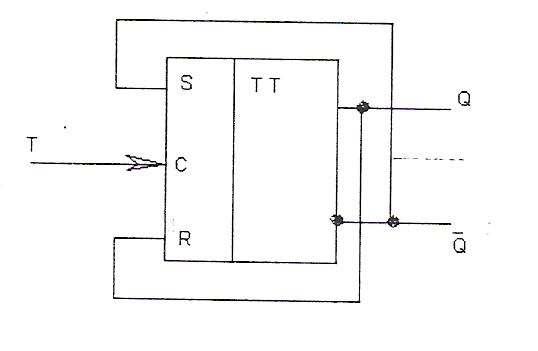

5. Схема Т триггера, его принцип действия.
______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

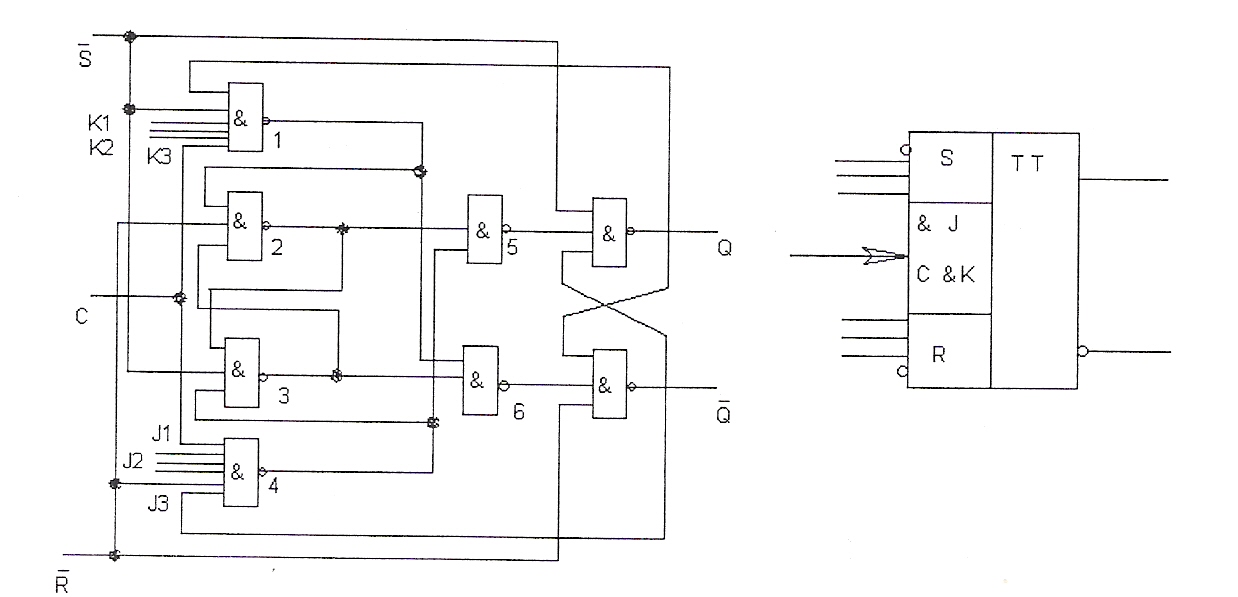

6. Схема JK триггера, принцип действия
Принцип действия: ______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Таблица
истинности триггера
JK.
-
t
t+1
Примечание
J
K
K
Вывод: ознакомился со строением, принципом действия, таблицами истинности и диаграммами работ триггеров.
Цель
работы: построение, принцип действия
счетчика накапливающего действия.
