3 Расчет проектируемого изделия на прочность и жесткость
Для того чтобы определить пригодность проектируемого тросового виброизолятора к эксплуатации, необходимо провести расчет на прочность и жесткость. Все вычисления выполним в программе MathСad.

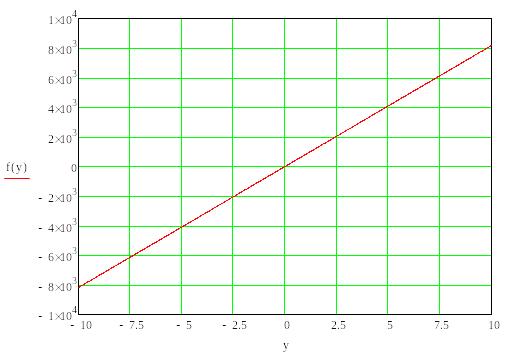

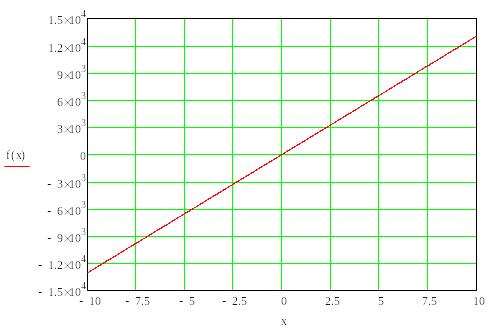

Программа расчета характеристик виброизолятора
16-лепесткового типа
Заключение
Выполнен комплекс работ по основам проектирования простейшего изделия на примере виброизолятора с тросовым элементом. С применением системы Компас-график 3D созданы 3-х мерные модели деталей, образующих виброизолятор. В качестве основных параметров создания 3-х мерных моделей виброизолятора использованы операции выдавливания, вращения, перемещение вдоль направляющей.
для особо тяжелых условий работы. Эти средства виброзащиты могут применяться там, где требуется высокое демпфирование в сочетании со стабильностью характеристик в процессе длительной эксплуатации. Данные виброизоляторы незаменимы в автомобильных и железнодорожных транспортерах по перевозке объектов космической техники, двигателей летательных аппаратов, хрупких грузов и взрывчатых веществ.
Список использованных источников
Компас – график 3D, руководство пользователя, издательство АСКОН 2003г.
Mathcad – 2001, Дьянонов. Полное руководство пользователя 2001г.
Новые технологии создания средств виброзащиты машин и оборудования в технике, статья, Пономарев Ю.К., Антипов В.А., Гунин В.А., Калакутский В.И. (СГАУ, СамГАПС, НПЦ ИНФОТРАНС, РКК «ЦСКБ-Прогресс», г. Самара, РФ) 2005г.
Приложение а
Спецификация, чертежи изделий и сборочных элементов.
