1.2. Выбор номинальных напряжений независимых участков сети
На основе опыта проектирования и эксплуатации линии электропередачи используют приближенные эмпирические формулы, которые по величине потока активной мощности в нормальном режиме и длине ЛЭП позволяют получить оценку желаемого номинального напряжения.
Выбор номинальных напряжений производится для каждой ЛЭП с последующим обобщением по всему независимому участку.

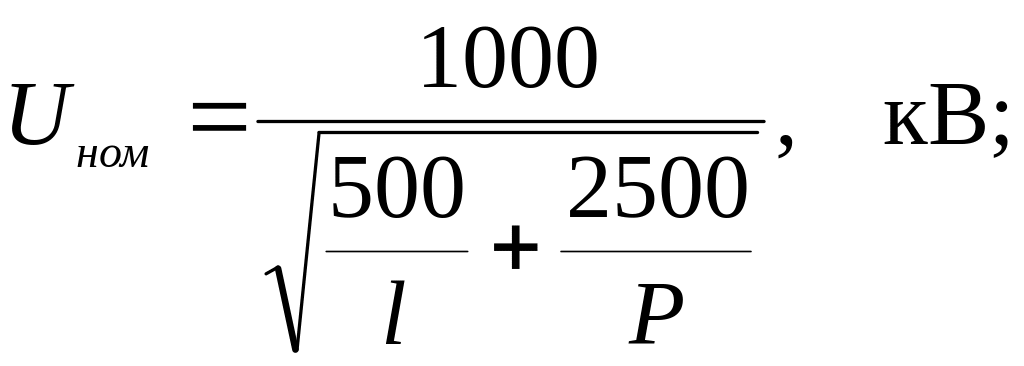

Для определения номинального напряжения линии на стадии проектирования применяется формула, предложенная Г.А. Илларионовым:
где l – длина линии, км; P – мощность максимального режима, МВт.
Вариант 8

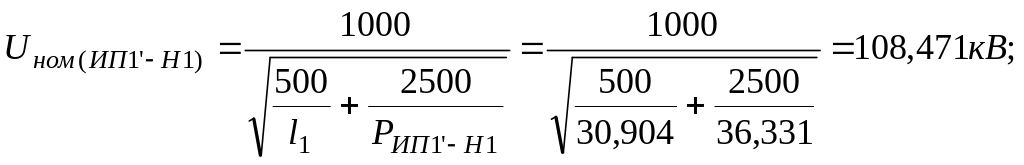

РАСЧЕТ ЛДП - 1

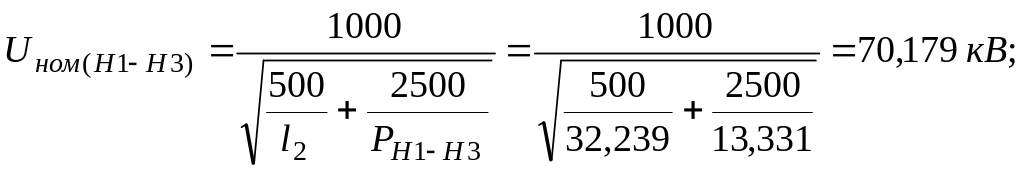

РАСЧЕТ ЛДП – 2

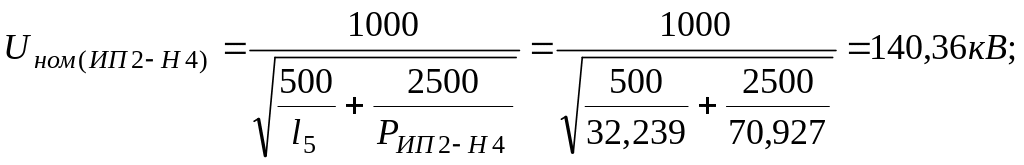

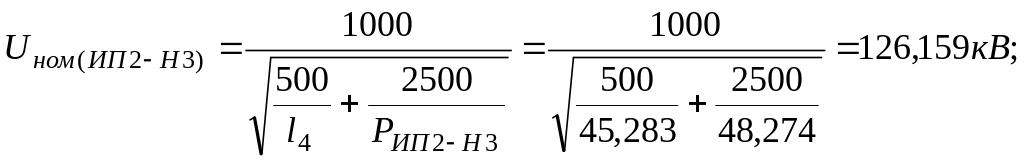

РАСЧЕТ ДЛЯ ЛОП
Выбираем Uном = 110 кВ.
U ср. ном. = 105 U ном /100 = 115,5 кВ
Вариант 5

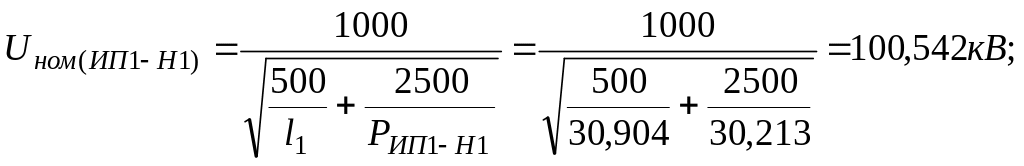

РАСЧЕТ ЛДП - 1
РАСЧЕТ ЛДП – 2
РАСЧЕТ ДЛЯ ЛОП
Выбираем Uном = 110 кВ.
U ср. ном. = 105 U ном /100 = 115,5 кВ
Вариант 10
РАСЧЕТ ЛДП - 1
РАСЧЕТ ЛДП – 2
РАСЧЕТ ДЛЯ ЛОП
Выбираем Uном = 110 кВ.
U ср. ном. = 105 U ном /100 = 115,5 кВ
1.3. ОПРЕДЕЛЕНИЕ ТОКОВ НОРМАЛЬНОГО И ПОСЛЕАВАРИЙНОГО РЕЖИМОВ

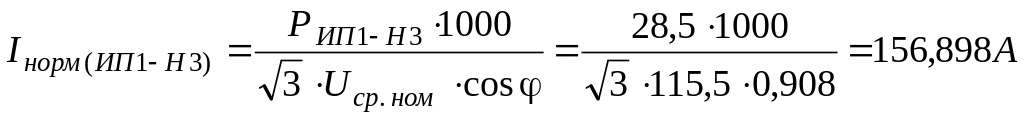

Ток в линии электропередачи определяется по протекающей мощности Р [МВт], коэффициенту мощности cosφ и среднему номинальному напряжению Uср. ном = 1,05 Uном [кВ].
Вариант 8
ТОКИ НОРМАЛЬНОГО МАКСИМАЛЬНОГО РЕЖИМА.

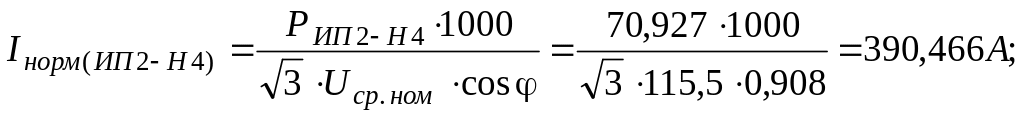

РАСЧЕТ ЛДП - 1
РАСЧЕТ ЛДП - 2

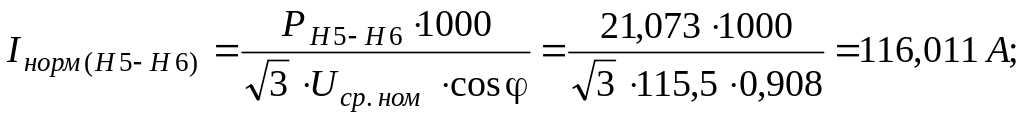

РАСЧЕТ ДЛЯ ЛОП
ТОКИ ПОСЛЕАВАРИЙНОГО РЕЖИМА
РАСЧЕТ ЛДП - 1
РАСЧЕТ ЛДП – 2

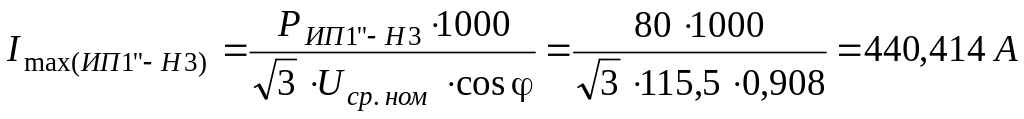

РАСЧЕТ ДЛЯ ЛОП
Расчет токов максимального послеаварийного режима для ЛОП не проводится.
Таблица 7
Результаты расчета токов нормального и послеаварийного режимов, А.
Режим |
ЛДП – 1 |
ЛДП - 2 |
|||||
IИП2-Н4 |
IН4-Н6 |
IН5-Н6 |
IИП1-Н5 |
IИП1’-Н1 |
IН1-Н3 |
IИП1’’-Н3 |
|
Норм. |
390,466 |
126,217 |
116,011 |
297,682 |
200,009 |
79,390 |
240,571 |
ПАР |
688,148 |
506,477 |
423,899 |
688,148 |
440,414 |
313,795 |
440,414 |
Вариант 5
ТОКИ НОРМАЛЬНОГО МАКСИМАЛЬНОГО РЕЖИМА.
РАСЧЕТ ЛДП - 1
РАСЧЕТ ЛДП - 2
РАСЧЕТ ДЛЯ ЛОП
ТОКИ ПОСЛЕАВАРИЙНОГО РЕЖИМА
РАСЧЕТ ЛДП - 1
РАСЧЕТ ЛДП – 2
РАСЧЕТ ДЛЯ ЛОП
Расчет токов максимального послеаварийного режима для ЛОП не проводится.
Таблица 8
Результаты расчета токов нормального и послеаварийного режимов, А.
Режим |
ЛДП – 1 |
ЛДП - 2 |
|||||
IИП2-Н4 |
IН4-Н6 |
IН5-Н6 |
IИП1-Н5 |
IИП1 - Н1 |
IН1-Н2 |
IИП2 – Н2 |
|
Норм. |
390,466 |
126,217 |
116,011 |
297,682 |
166,328 |
39,709 |
158,478 |
ПАР |
688,148 |
506,477 |
423,899 |
688,148 |
324,806 |
198,186 |
324,806 |
