Расчёт регулирования напряжения для нормального режима
Находим падение напряжения в трансформаторах:
Находим напряжение обмотки низкого напряжения, приведённое к стороне высокого напряжения:
Находим желаемое напряжение отпайки:
По желаемому напряжению отыскиваем ближайшую стандартную отпайку и находим действительное напряжение:
Результаты расчета для нормального максимального режима.
Таблица 38
|
ПС1 |
ПС2 |
ПС3 |
ПС4 |
ПС5 |
ПС6 |
Uотп.ж., кВ |
112,084 |
111,845 |
110,309 |
112,235 |
111,554 |
109,615 |
Uст.отп.,кВ |
112,953 |
110,906 |
110,906 |
112,953 |
110,906 |
108,859 |
U2д.,кВ |
10,667 |
10,841 |
10,692 |
10,682 |
10,813 |
10,825 |
Расчет регулирования напряжения для минимального режима
Находим падение напряжения в трансформаторах:
Находим напряжение обмотки низкого напряжения, приведённое к стороне высокого напряжения:
Находим желаемое напряжение отпайки:
По желаемому напряжению отыскиваем ближайшую стандартную отпайку и находим действительное напряжение:
Результаты расчета для минимального режима.
Таблица 39
|
ПС1 |
ПС2 |
ПС3 |
ПС4 |
ПС5 |
ПС6 |
Uотп.ж., кВ |
110,145 |
110,075 |
109,680 |
110,964 |
110,156 |
110,075 |
Uст.отп.,кВ |
110,906 |
110,906 |
108,859 |
110,906 |
110,906 |
110,906 |
U2д.,кВ |
10,676 |
10,669 |
10,831 |
10,756 |
10,677 |
10,669 |
Расчет регулирования напряжения для послеаварийного режима
Находим падение напряжения в трансформаторах:
Находим напряжение обмотки низкого напряжения, приведённое к стороне высокого напряжения:
Находим желаемое напряжение отпайки:
По желаемому напряжению отыскиваем ближайшую стандартную отпайку и находим действительное напряжение:
Результаты расчета для нормального максимального режима.
Таблица 40
|
ПС1 |
ПС3 |
ПС4 |
ПС5 |
ПС6 |
Uотп.ж., кВ |
106,143 |
94,353 |
113,521 |
109,492 |
104,396 |
Uст.отп.,кВ |
106,812 |
96,577 |
112,953 |
108,859 |
104,756 |
U2д.,кВ |
10,683 |
10,503 |
10,804 |
10,813 |
10,713 |
ГРАФИЧЕСКАЯ ЧАСТЬ

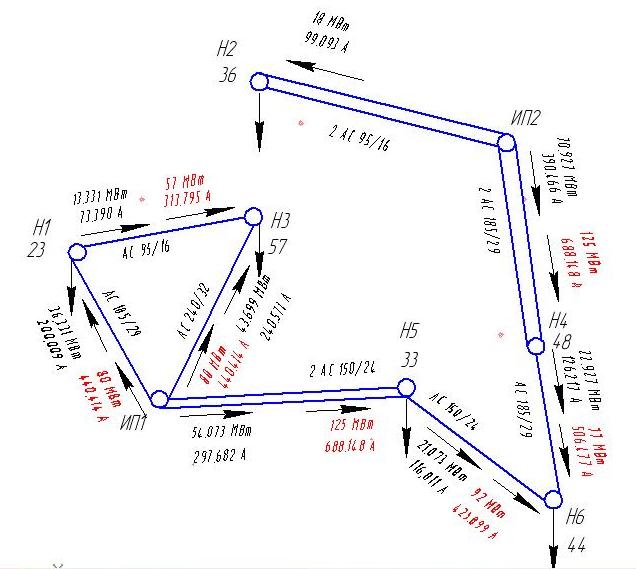

Вариант 8
L ∑ = 402,22 км. П = 14. U ном = 110 кВ

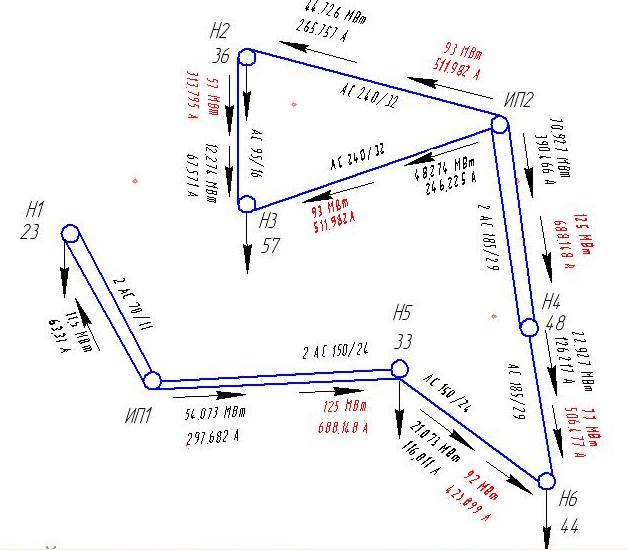

Вариант 5
L ∑ = 406,801 км. П = 14. U ном = 110 кВ
Вариант 10
L ∑ = 419,91 км. П = 14. U ном = 110 кВ

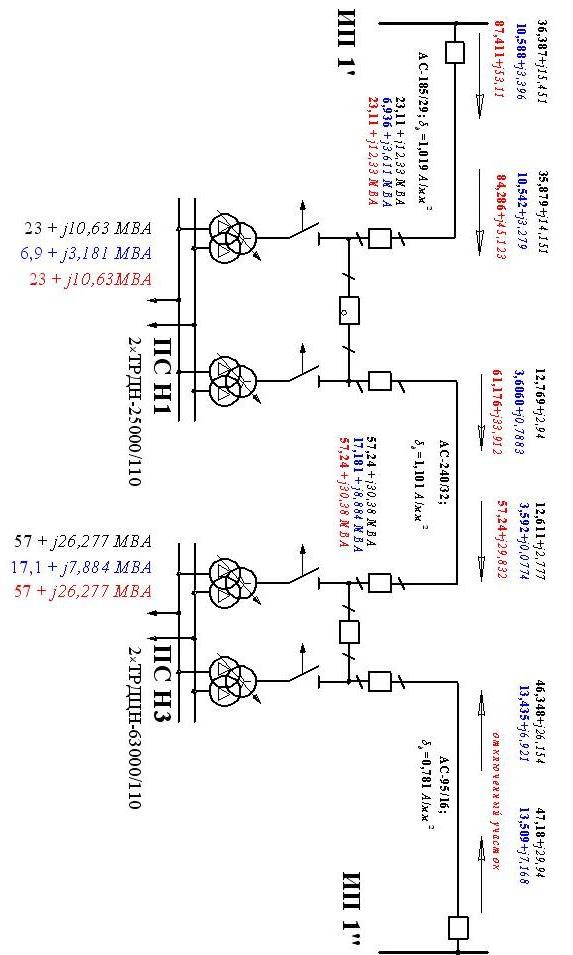

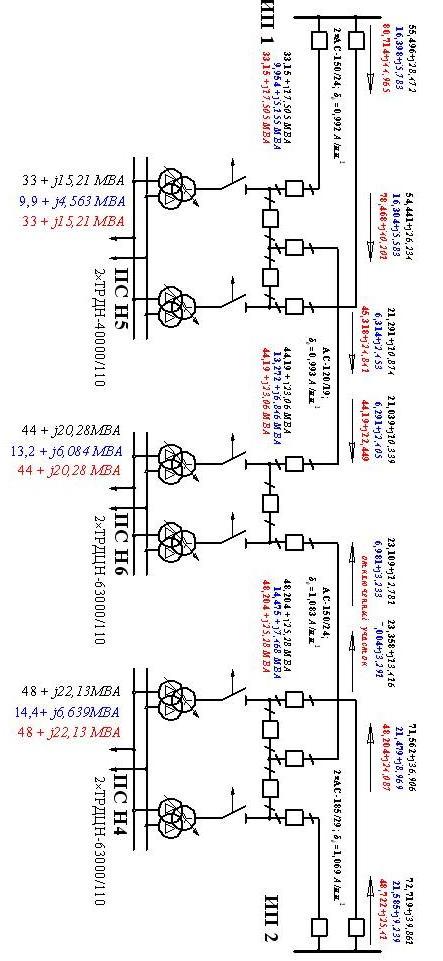

Результаты расчёта электрических режимов линии с двусторонним питанием (ЛДП-1)
Результаты расчёта электрических режимов линии с двусторонним питанием (ЛДП - 2)

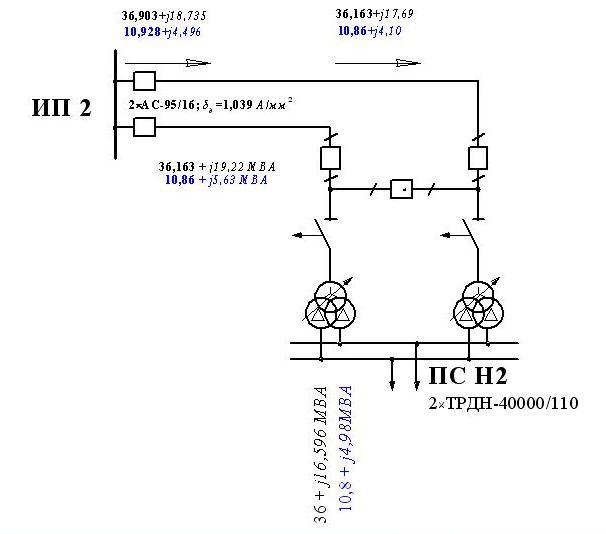

Результаты расчёта электрических режимов линии с односторонним питанием (ЛОП)
Результаты расчета напряжения для ЛДП – 1
|
ПС 1 |
ПС 3 |
Напряжение на стороне высокого напряжения U1, кВ |
117,905 |
116,013 |
Приведенное напряжение на стороне низкого напряжения U2’, кВ |
114,753 |
112,935 |
Напряжение отпайки трансформатора, кВ |
112,953 |
110,906 |
Действительное напряжение на стороне низкого напряжения U2д, кВ |
10,667 |
10,692 |
