Министерство образования и науки Российской Федерации

Федеральное агентство по образованию

ГОУВПО Самарский государственный

технический университет

Автоматизированные электроэнергетические

системы и сети

Курсовой проект

ПРОЕКТИРОВАНИЕ РАЙОННОЙ

ЭЛЕКТРИЧЕСКОЙ СЕТИ

по предмету

Электроэнергетические системы и сети

Выполнила: студентка

IV –ЭТ- 2

Лапшина И. С.

Проверил: д.т.н., проф.

Гольдштейн В.Г.

САМАРА, 2009 г

СОДЕРЖАНИЕ

ИСХОДНЫЕ ДАННЫЕ…………………………………………………………	3

1. ВЫБОР КОНФИГУРАЦИИ ЭЛЕКТРИЧЕСКОЙ СЕТИ…………………...	4
1.1. ПРАМ для нормального и расчётных послеаварийных режимов…	19
1.2. Выбор номинальных напряжений независимых участков сети……	30
1.3. Определение токов нормального и послеаварийного режима……...	34
1.4. Выбор марок проводов ЛЭП………………………………………….	39
1.5. Выбор марок и номинальных мощностей трансформаторов на подстанциях………………………………………………………………	46
1.6. Выбор схем соединения на стороне высокого напряжения подстанций…………………………………………………………………	47
1.7. Технико–экономический расчёт……………………………………	48
2. РАСЧЁТ ЭЛЕКТРИЧЕСКИХ РЕЖИМОВ………………………………….	75
2.1. Нормальный режим……………………………………………………	76
2.2. Минимальный режим…………………………………………….……	87
2.3. Послеаварийный режим………………………………………..……...	99
3. ОПРЕДЕЛЕНИЕ ТОКОВ НОРМАЛЬНОГО И ПОСЛЕАВАРИЙНОГО РЕЖИМА…………………………………………………………………………	106
4. ОПРЕДЕЛЕНИЕ ДЕЙСТВИТЕЛЬНОЙ ПЛОТНОСТИ ТОКА……………	107
5. РАСЧЁТ РЕГУЛИРОВАНИЯ НАПРЯЖЕНИЯ НА ВТОРИЧНОЙ СТОРОНЕ ТРАНСФОРМАТОРОВ……………………………………………	108

ГРАФИЧЕСКАЯ ЧАСТЬ………………………………………………………..	115

СПИСОК ЛИТЕРАТУРЫ……………………………………………………….	122

Исходные данные

Исходная информация для выполнения курсового проекта включает:

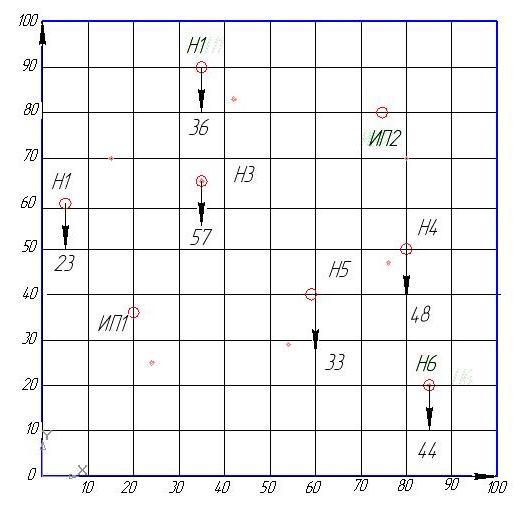

1. Топографическая карта района 100х100 км с расположением шести потребителей и двух источников питания (рис. 1). Для потребителей задана максимальная нагрузка по активной мощности в МВт. Масштаб: 1см = 10км.

Рис. 1. Схема расположения потребителей и источников питания

2. Сводная таблица параметров ИП и нагрузок (табл. 1).

Таблица 1

Параметр	Н1	Н2	НЗ	Н4	Н5	Н6	ИП1	ИП2
X, км	5	35	35	80	60	85	20	75
Y, км	60	90	65	50	40	20	35	80
Р, МВт	23	36	57	48	33	44	∞	∞

3. Число часов использования максимума: Т_max= 4998 ч.

4. Обобщенный коэффициент мощности сети: cosφ = 0,908.

5. Коэффициент снижения нагрузки в минимальном режиме по отношению к максимальному режиму 0,3 (30%). В минимальном режиме на каждой подстанции отключается по одному трансформатору.

6. При проектировании приняты географические условия Среднего Поволжья. Район по гололёду: II, район по ветру: II.

7. При рассмотрении электрических режимов напряжение в источниках питания принято равным 110%U_ном в максимальном нормальном и расчётном послеаварийном режимах и 105%U_ном в минимальном режиме.

1. Выбор конфигурации электрической сети

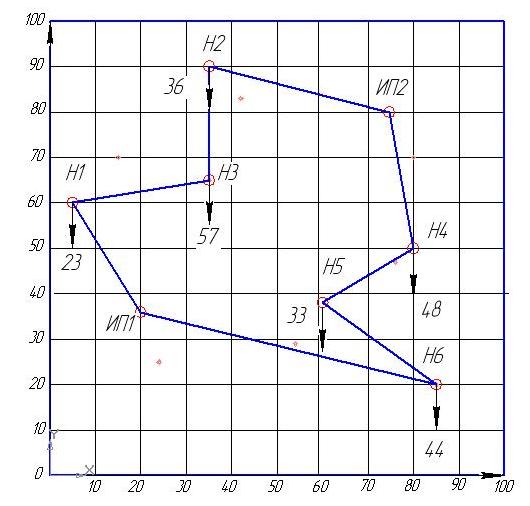

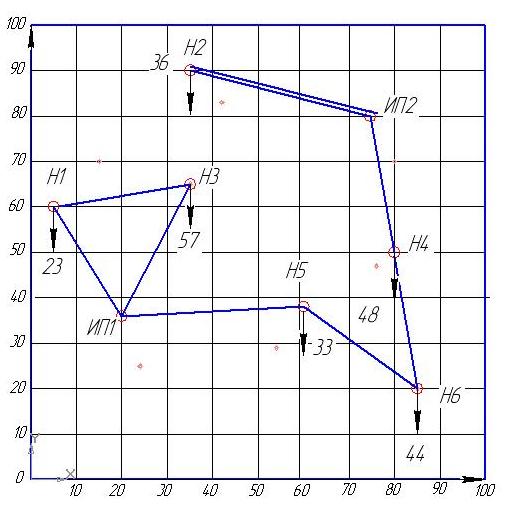

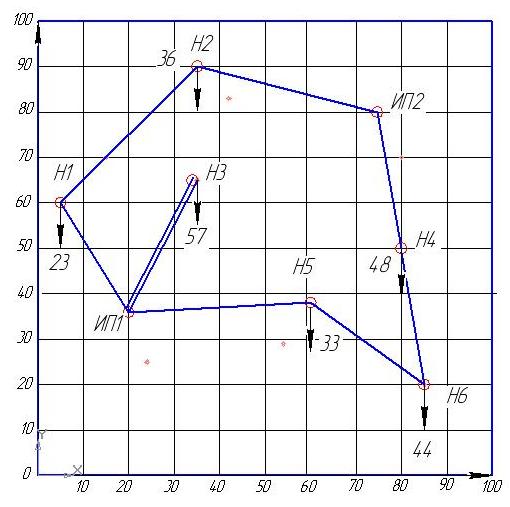

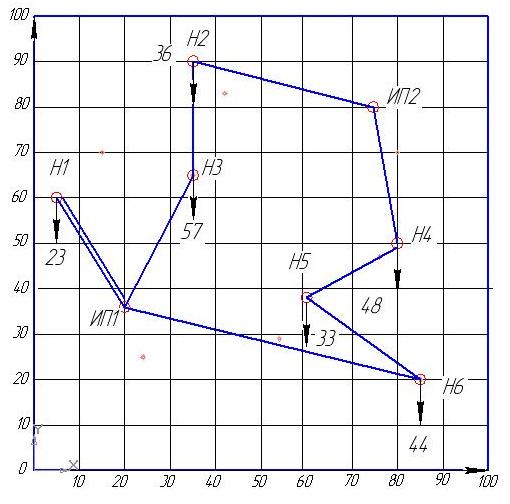

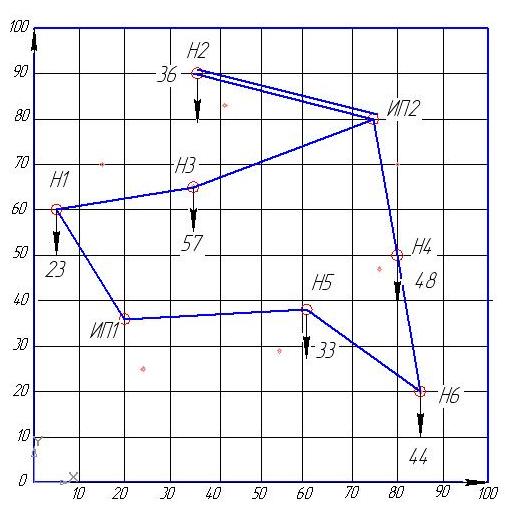

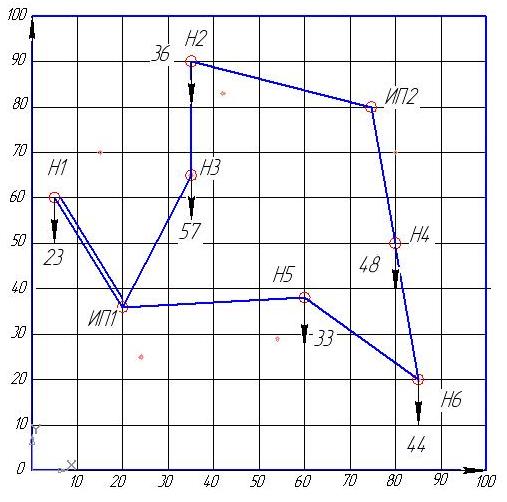

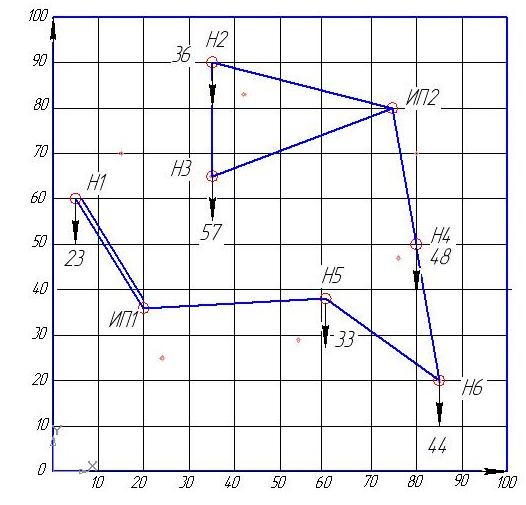

По заданному расположению источников питания и потребителей составляем 10 вариантов схем электрической сети района. Схему сети составляем с учетом следующих пунктов:

каждый потребитель должен иметь питание, по крайней мере, с двух сторон.

суммарная длина линии должна быть наименьшей.

исключить пересечения, а также линии, идущие друг к другу по трассировке под малыми острыми углами.

Длина линий электропередачи для учета непрямолинейности трассы вводится коэффициент К_у.Для районов Среднего Поволжья К_у = 1,06. Суммарное количество присоединений узлов нагрузки
