2.2.4. Построение изолюкс

1. Установить горизонтальную линейку осветительной стойки (рис. 3.2) в верхнем положении на отметке 0.

2. Включить лампу светильника заданной мощности соответствующим тумблером управления (4).

3. Замерить и записать горизонтальную освещенность под светильником, располагая фотоэлемент в горизонтальной плоскости.

4. Переместить люксметр на 10 см по горизонтальной линейке (7) и вновь измерить и записать горизонтальную освещенность.

5. Продолжить замеры в последующих точках (20,30 и т.д.) до наибольшего расстояния, позволяемого линейкой.

6. Линейку (7) опустить на 10 см по шкале (8) и замерить освещенность в тех же точках на горизонтали, что и в предыдущих опытах (3-5).

7. Опустить по шкале (8) линейку на 10 см и повторить замеры. Результаты занести в табл. 3.3. Далее произвести серию измерений для последующих положений люксметра (перемещая линейку по высоте, а люксметр по горизонтали).

Таблица 3.3

Зависимость освещенности от расстояния до светильника

Расстояние от светильника до фотоэлемента люксметра по вертикальной линейке, см (фотоэлемент в горизонтальной плоскости)

Освещенность Е, лк

Расстояние от светильника до фотоэлемента люксметра по горизонтальной линейке, см

0

10

20

30

и т.д.

0

10

и т.д.

8. Полученные результаты измерений (в люксах) нанести на график в координатах h-d (аналогично рис. 3.3) и одинаковые значения освещенности соединить между собой плавными кривыми.

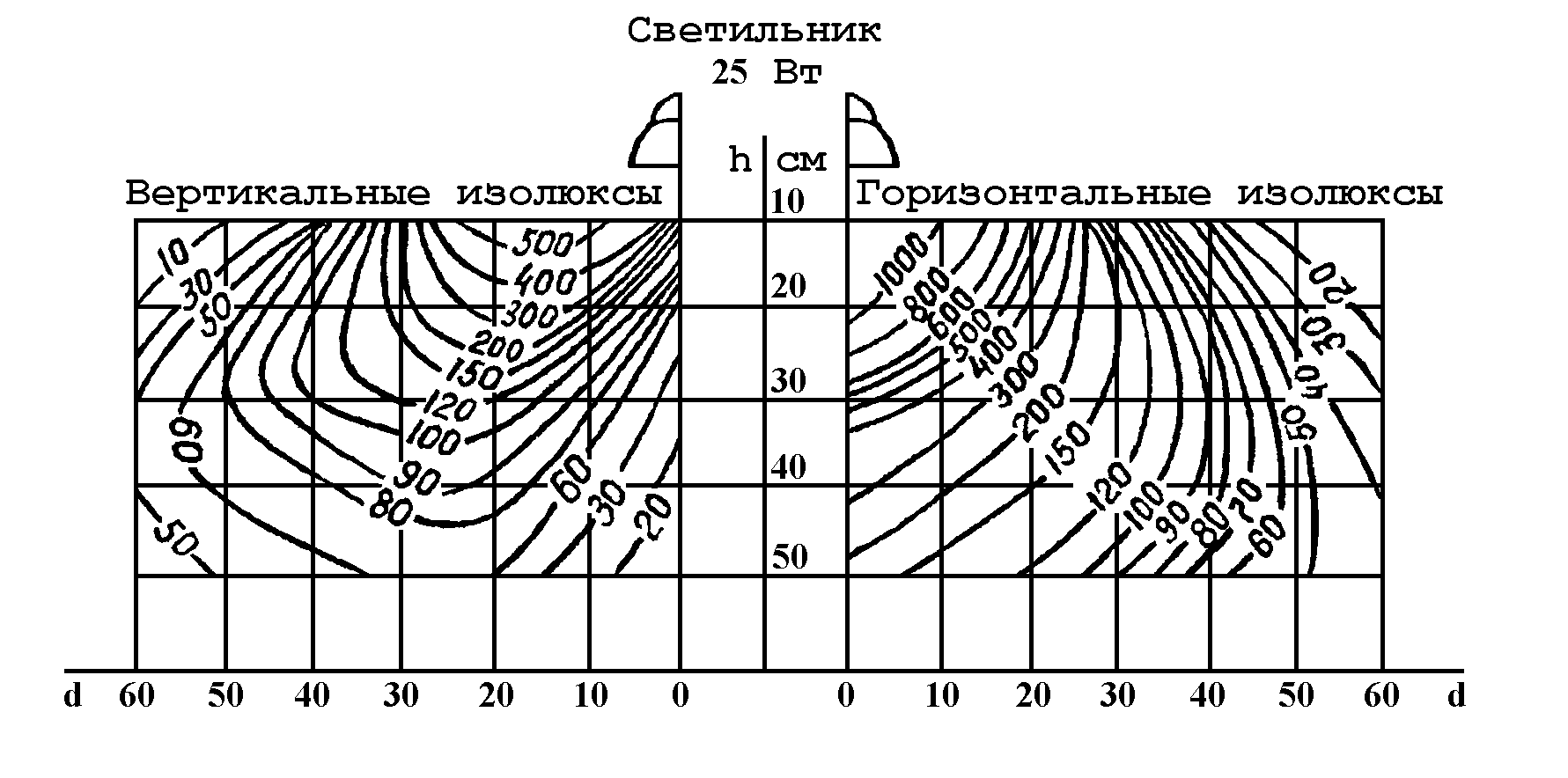

Рис. 3.3. Кривые одинаковых освещенностей светильника с лампой накаливания 25 Вт

9. Повторить все операции по пп. 1-8, располагая фотоэлемент люксметра в вертикальной плоскости. Форма таблицы для записей результатов аналогична табл. 3.3.

10. Построить аналогично п. 8 кривые вертикальной освещенности.

2.2.5. Изучение влияния напряжения сети на освещенность

1. Измерить освещенность на определенной отметке по шкале (8), например 100 см, при нормальном напряжении сети.

2. Маховичком (12) измерить напряжение питания осветительных ламп 5%, 10%,  20%, контролируя по вольтметру (13).

3. Данные занести в табл. 3.4.

Таблица 3.4

Зависимость освещенности от напряжения сети

U, В

220

225

235

215

210

200

Е, лк

4. Выявить зависимость освещенности от напряжения сети.
