Інформаційні системи і ГІС-технології у геодезії та землеустрої

Звіт з виконання лабораторної роботи №11

Робка картографічних творів засобами ГІС-пакету MapInfo

Виконавець:

студентка 308 групи,

географічного факультету

Мацієвська Тетяна Андріївна

Дата виконання роботи: 20.11.2012 Дата здачі звіту:27.11.12

Максимальна кількість балів за роботу:8 Отримана кількість балів:

Використані джерела інформації:

1. Основи геоінформатики [Електронний ресурс]//Режим доступу: http://vivahouse.ru/osnovy-geoinformatiki/193/

2. Вікіпедія. Вільна енциклопедія [Електронний ресурс]//Режим доступу:

http://uk.wikipedia.org/wiki/Кегель

Хід роботи

1. Ознайомлення з інтерфейсом та особливостями створення та редагування векторних шарів засобами гіс-пакету MapInfo.

   1. Відкривши програму, закріпила панелі інструментів вгорі вікна за замовчуванням.

   2. Натисканням клавіші «F1» відкрила довідкову систему «Surfer». Вікно довідки складається з двох частин і подане у вигляді електронної книги, де у лівій частині поданий зміст (розділи та підпункти) а в правій – пояснення до них, алгоритми виконання, теоретичні відомості. Також є алфавітний покажчик та вікно пошуку по довідці. Функціональні можливості різноманітні, включають побудову тематичних карт, статистичний аналіз, автоматичне визначення довжин, площ, оцифровка топокарт та аерофотознімків і т.д.

   3. Зберегла копію потрібних шарів у власній папці.

   4. Інтерфейс програми досить простий. Складається з стручки головного меню, робочого поля, панелей інструментів, смуг прокручення, стрічки стану вікна. Пункт меню «Файл» призначений для виконання відкриття, збереження, експорту та друку інформації що обробляється в даному пакеті. «Правка» - пункт, який містить інструменти копіювання, вирізання, вставки, видалення елементів а також відміни дій. «Програми» - пропонує можливості завантаження різних програм та написання звітів, містить транслятор для зміни форматів. «Об’єкти» - набір функцій які можна застосовувати над виділеним об’єктом для його редагування та форматування. «Запит» - пункт для формування запитів, складання вибірок. «Таблиця» - пункт для опрацювання атрибутивної інформації. «Настройки» - містять інструменти для зміни параметрів об’єктів, а також панелей інструментів. «Вікно» - пропонує створення нових карт, графіків, «Правка» - пункт з переліком довідки, підручників для навчання роботи в програмі. Існують такі доступні панелі інструментів як програми, web-служби, пенал, операції, команди, СУБД.

   5. Використовуючи інструменти «Лупа зменшення», «Лупа збільшення», «Показати по-іншому», «Зсув» змінювала відображення карти України в різних масштабах: країни - 1 см 80.23 км, області - 1см 10.13 км, району - 1 см 2.53 км.

   6. При виділені елементу, в даному випадку району у вікні «Область» відображаються крайні та центральні точки, площа, периметр, кількість сегментів та полігонів. Утримуючи кнопку Shift, при виділені об’єктів, їх виділення об’єднується, а – Ctrl виділяється територія вища за рангом, тобто всі райони в межах області. Інструмент «Вибір в рамці» дозволяє виділяти об’єкт в межах зазначеної області, якою є квадрат, «Вибір в крузі» – область круг, «Вибір в полігоні» – область довільний полігон, «Вибір в області» - вся область.

   7. Вікно «Інформація» відображає атрибутивну інформацію, що міститься в базі даних про об’єкт. За допомогою інструменту «Лінійка» виміряла відстань між обласним центром Тернопільської області та Хмельницької, яка становить 103, 5 км.

   8. Активувавши кнопку «Новий список» та додавши шар «area» відкрилась таблиця з 5 стовпцями та записами. Виділивши запису таблиці, виділяється відповідний регіон на карті. Створила нову карту з внесенням шару «Selection» на якій відобразилась Тернопільська область.

   9. Вікно менеджерів шарів складається з переліку шарів, та переліку операцій що здійснюються над ними. Можна налаштувати відображення шару, можливість його редагування, доступність та відображення підписів елементів. Також можна налаштовувати оформлення шару, встановлювати колір, форму ліній, полігонів, підписів.

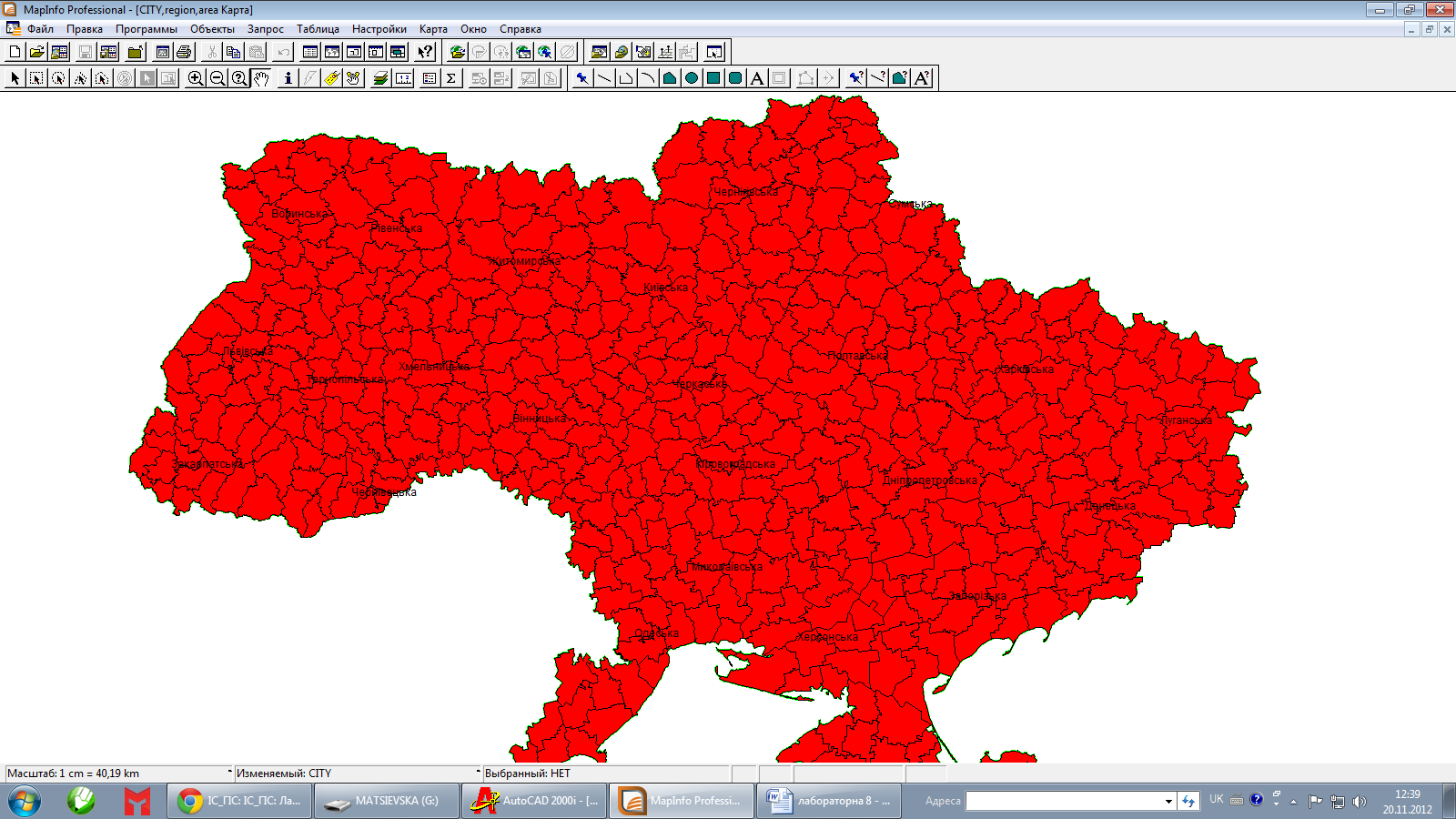

Рис. 1. Елемент вікна ГІС MapInfo з відредагованими шарами

10. Використовуючи менеджер шарів увімкнула можливість редагування косметичного шару. Використовуючи інструменти «Точка», «Лінія», «Полілінія», «Полігон», та відповідно відредагувавши їх створила фігуру відповідно до завдання.

Рис. 2. Елемент вікна ГІС MapInfo з створеними об’єктами

11. Експортувала зображення у форматі .png

Рис. 3. Растрове зображення створених елементів
