Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

«Ивановский государственный университет»

Дисциплина: «Вычислительные машины сети и системы ЭВМ»

РЕФЕРАТ

«Floppy дисковод»

Выполнил:

студент кафедры

информационных технологий в

экономике и организации производства

Пальшин Олег Евгеньевич

Проверил:

К.Т.Н., доцент, заведующий кафедрой

Голяков Сергей Михайлович

Оценка __________________

Иваново — 2012

Оглавление

  1. История создания Floppy дисковода

  2. О дисководе

  3. Интерфейсы накопителей на гибких дисках

  4. Дискета.

  5. Форматы, в зависимости от диаметра диска

  6. Сохранность информации на floppy дисководах

  7. Современное положение

История создания дисковода

В конце 1960-х годов Алан Шугарт изобрел накопитель на гибких дисках. В 1967 году он возглавлял команду, которая разрабатывала дисководы в лаборатории IBM. Именно здесь были созданы накопители на гибких дисках. Дэвид Нобль, один из старших инженеров, работающих под руководством Шугарта, предложил гибкий диск (прообраз дискеты диаметром 8 дюймов) и защитный кожух с тканевой прокладкой. В 1969 году Шугарт и вместе с ним более ста инженеров покинули IBM, и в 1976 году его компания Shugart Associates представила дисковод для миниатюрных (mini-floppy) гибких дисков на 5,25 дюйма, который стал стандартом, используемым в персональных компьютерах, быстро вытеснив дисководы для дисков диаметром 8 дюймов. Компания Shugart Associates также представила интерфейс Shugart Associates System Interface (SASI), который после формального одобрения комитетом ANSI в 1986 году был переименован в Small Computer System Interface (SCSI). В 1983 году Sony впервые представила компьютерному сообществу накопитель и дискету диаметром 3,5 дюйма. В 1984 году Hewlett-Packard впервые использовала в своем компьютере HP-150 этот накопитель. В этом же году Apple стала использовать накопители 3,5 дюйма в компьютерах Macintosh, а в 1986 году этот накопитель появился в компьютерных системах IBM. Алан Шугарт внес огромный вклад в индустрию персональных компьютеров. Им созданы гибкие и жесткие диски, накопитель SCSI и интерфейсы контроллеров, которые используются по сей день.

О дисководе

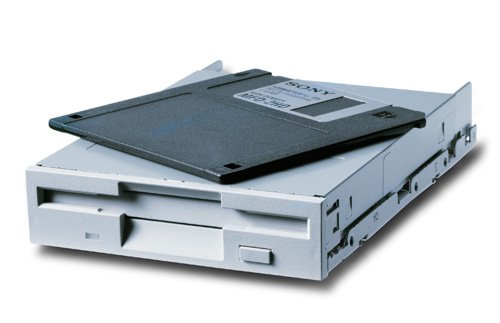

  • Накопители на гибких магнитных дисках (НГМД) называют дисководами для флоппи-дисков т.е. дискет и используют аббревиатуру FDD (Floppy Disk Drive).

Считывание информации с гибких магнитных дисков и запись информации на них происходит при помощи специальных магнитных головок записи-чтения. Привод флоппи-дисковода во многом похож на привод жесткого диска. Здесь также имеется два двигателя: один обеспечивает стабильную скорость вращения вставленной в накопитель дискеты, а второй перемещает головки записи-чтения. Скорость вращения двигателя раскручивающего дискету составляет 300-360об/мин. Двигатель перемещения головок записи-чтения у флоппи-дисководов всегда шаговый. С его помощью головки записи-чтения перемещаются по радиусу от края диска к его центру дискретными интервалами. Информация записывается на специальные дорожки-"цилиндры" флоппи-дискеты, которые представляют собой концентрические окружности. В отличие от привода винчестера головки записи-чтения у флоппи-дисковода не "летят" над поверхностью дискеты, а касаются ее. Работой всех узлов флоппи-дисковода управляет соответствующий контроллер. Он включает и выключает двигатель вращения диска, задерживает его выключение на несколько секунд для ускорения доступа к данным в случае повторного обращения. Контроллер по индексной метке находит нужную дорожку и устанавливает на нее головку записи-чтения. Флоппи-дисководы по отношению к компьютеру является внутренним (встраиваемым) устройством, которое крепится в специальном монтажном отсеке (drive bays). Габаритные размеры флоппи-дисководов характеризуются так называемым форм-фактором. Флоппи-дисковод для дискет диаметром 5,25 дюйма имеет форм-фактор "5,25", то есть имеет следующие габариты: ширина - 5,7 дюйма; высота - "половинная" (Half Height, HH) - 1,63 дюйма. Флоппи-дисковод для дискет диаметром 3,5 дюйма имеет форм-фактор "3,5", то есть имеет следующие габариты: ширина - 3,9 дюйма; высота - "низкий профиль" (Third Height или Low Profile, LP) - около 1 дюйма. Флоппи-дисководы называют также устройствами внешней памяти прямого доступа, так как удаленные фрагменты данных могут быть прочитаны без обязательного считывания предшествующих им (менее удаленных) данных.

.Интерфейсы накопителей на гибких дисках Существует несколько методов подключения накопителей на гибких магнитных дисках к компьютеру. Чаще всего используется интерфейс контроллера дисковода для гибких дисков, но в более современных системах применяется интерфейс USB. Традиционный контроллер накопителей на гибких дисках работает только внутри системы, поэтому подключение внешних накопителей обычно осуществляется с помощью шины USB или какого-либо альтернативного интерфейса. Довольно часто накопители USB или дисководы другого типа включают в себя стандартный накопитель на гибких дисках, выполненный в виде внешнего блока и содержащий интерфейсный преобразователь USB-to-floppy. В системах типа legacy-free стандартный контроллер накопителя на гибких дисках не применяется, а для подключения накопителя обычно используется шина USB. Иногда накопители подключаются с помощью шины FireWire (IEEE-1394) или параллельных интерфейсов.
