Снятие измерений и расчет вариации показаний

Таблица №1

Показания поверяемого прибора, (мА)	0	1	2	3	4	5	6	7	8	9	10
Показание образцового прибора, (мA)	0,05	1,25	2,33	3,4	4,4	5,35	6,33	7,36	8,35	9,3	10,3
Показание образцового прибора, (мA)	0,02	1,2	2,28	3,3	4,32	5,34	6,34	7,3	8,32	9,26	10,3
Среднее значение, (мA)	0,04	1,22	2,3	6,65	4,36	5,34	6,33	7,33	8,33	9,28	10,3
Абсолютная погрешность, (мA)	0,05	0,25	0,33	0,4	0,4	0,35	0,33	0,36	0,35	0,33	0,34
Абсолютная погрешность, (мA)	0,02	0,2	0,28	0,3	0,32	0,34	0,34	0,3	0,32	0,26	0,34
Вариация показаний (%)	0	5	2,5	3	2	0,2	0,1	0,08	0,03	0,08	0

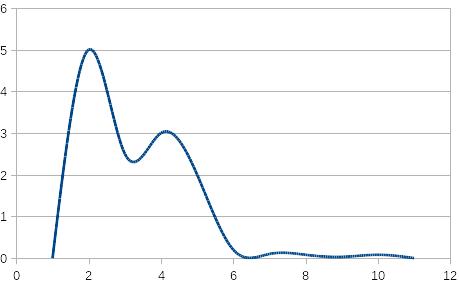

График зависимости вариации показаний от измеряемой величины

Измерение тока сигнала на разных частотах

Для измерения тока на высоких частотах воспользуемся выпрямительной схемой на основе диодного моста

Испытания показали, что с его помощью можно с точностью, приемлемой для радиолюбительской практики (около 10 %), измерять высокочастотный ток до 100 мА в полосе частот 1,8...150 МГц. При повторении этого амперметра следует иметь в виду, что измерительный прибор РА1 должен иметь минимальную собственную емкостью на "землю".
