Этот режим используется для формирования кулачка зажимного патрона для установки или резания основной обрабатываемой плоскости заготовки.
1. Выбор режима
|

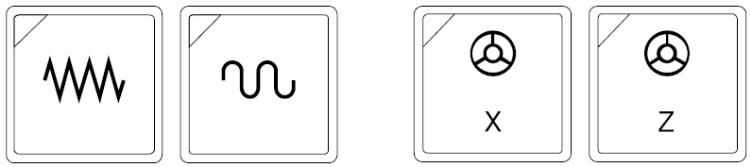

Осуществляется при нажатии на [Переключателя выбора режима толчковой подачи] из [Переключателей выбора режима]. Этот переключатель выбирается при ручном перемещении суппорта и оси C (опция) при толчковой подаче. |
2. Выбор ручной коррекции скорости подачи
|

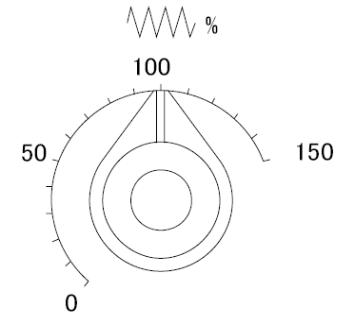

Выберите скорость толчковой подачи при помощи [Переключателя выбора ручной коррекции скорости подачи]. Шкала разделена на 16 шагов и суппорт останавливается на отметке ноль (0). Скорость толчковой подачи отображается на экране ЖК-дисплея.
Максимальная скорость: 1260 мм/мин, 50 дюймов/мин
Шкала в % используется при автоматическом режиме работы. Поскольку управление переключателем действует для значения команды управляющей программы (подача на оборот/подача в мин.), перед запуском станка следует выполнить установку на 100%. |
3. Закрытие фронтальной двери
|
Закройте вручную фронтальную дверь.
Когда фронтальная дверь находится в закрытом состоянии, загорается [Индикаторная лампа закрытия фронтальной двери].
ПРИМЕЧАНИЕ: Для силового типа (опция), см. пункт 4-4. |
4. Выбор направления подачи
|
Осуществляется при нажатии [Переключателя выбора направления подачи].
ПРИМЕЧАНИЕ: При удержании в нажатом состоянии [Переключателя выбора направления подачи] суппорт перемещается до конца хода и останавливается с сигналом чрезмерного перебега. |
5-5 Ручная подача
Данный режим используется при точном ручном перемещении суппорта. Таким образом, режим ручной подачи используется при точной окончательной обработке кулачка зажимного патрона для установки или резания основной обрабатываемой плоскости заготовки и правильного расположения суппорта.
1. Выбор режима
|

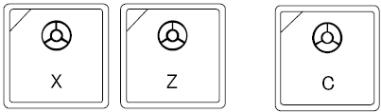

Нажмите [Переключатель выбора ручной подачи по каждой оси]. При этом загорится индикаторная лампа выбранного переключателя. |
2. Выбор движения
|
Выберите движение на шкалу [Маховика (электронный маховик)] при помощи [Переключателя увеличения ручной подачи]. Лампа загорается и гаснет при каждом нажатии на переключатель. |
-
Ось
Индикаторная лампа
Ось Х, ось Z (мм)
Ручная подача
Шкала A
Ручная подача
Угол A
Лампа ВЫКЛ (x10, x100)
0,001
0,10
Лампа ВКЛ (x10)
0,01
1,00
Лампа ВКЛ (x100)
0,10
10,00
3. Закрытие фронтальной двери
|
Закройте вручную фронтальную дверь.
Когда фронтальная дверь находится в закрытом состоянии, загорается [Индикаторная лампа закрытия фронтальной двери].
ПРИМЕЧАНИЕ: Для силового типа (опция), см. пункт 4-4. |
4. Маховик (электронный маховик)
|

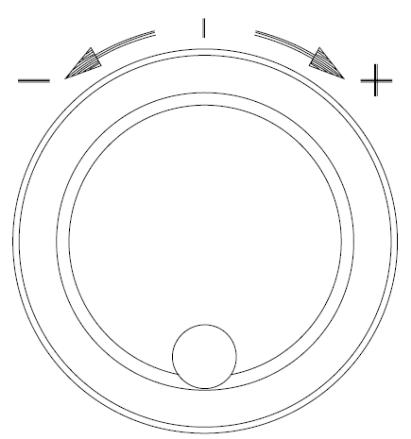

При вращении [Маховика (электронного маховика)], суппорт перемещается на заданную маховиком величину в выбранном направлении по оси и с выбранным усилением. При повороте направо, суппорт перемещается в положительном (+) направлении. Аналогично, при повороте налево, происходит перемещение в отрицательном (-) направлении. При этом скорость подачи пропорциональна скорости вращения маховика. Маховик имеет шкалу 100 делений на оборот. |
5-6 Возвращение программного перебега
Для перемещения суппорта предусматриваются области программного торможения.
Если суппорт попадает в эту область, происходит его остановка, поскольку подается сигнал перебега.
Это является средством техники безопасности, которое служит для предотвращения столкновения суппорта.
Имеются четыре такие области в стороне (+), стороне (-) по оси Х и стороне (+), стороне (-) по оси Z.
Необходимо следить за тем, чтобы суппорт не оказался в области перебега.
Если суппорт попал в такую область, для его возвращения следует выполнить следующую процедуру.
1. Проверьте сообщение об аварийной ситуации
|
Как только сообщение об аварийной ситуации появится на экране, следует проверить содержание сигнала. При этом будет мигать [Индикаторная лампа сигнализации]. |
|
Сообщение об аварийной ситуации 500 Перебег +X 501 Перебег -X 500 Перебег +Z 501 Перебег -Z
|
2. Выбор режима ручной работы
