Исходное положение отличается в зависимости от характеристик станка. Для справки: [руководство по инструментальной оснастке] Исходная координата
По оси Х: Примерно в конце хода с (+) стороны на оси Х
По оси Z: Примерно в конце хода с (+) стороны на оси Z
1. Выбор режима
-
Осуществляется при нажатии на [Переключатель выбора режима ручного возвращения в исходное положение] из [Переключателей выбора режима].
Этот переключатель выбирается при ручном возвращении суппорта и оси C (опция) в исходную координату.
2. Выбор скорости подачи
|
Выберите скорость при помощи [Переключателя выбора ручной коррекции скорости ускоренного перемещения]. Загорится индикаторная лампа выбранного переключателя. Ниже представлены все скорости ручного режима работы. |
(мм/мин)
Скорость Ось |
F0 |
25% |
50% |
100% |
По оси Х |
400 |
1500 |
3000 |
6000 |
По оси Z |
400 |
1500 |
3000 |
6000 |
ВНИМАНИЕ! |
Проявляйте особую осторожность при выборе ускоренного перемещения. В случае столкновения с другим оборудованием, чем больше повышение скорости, тем сильнее повреждения. |
3. Закрытие фронтальной двери
-
Закройте вручную фронтальную дверь.
Когда фронтальная дверь находится в закрытом состоянии, загорается [Индикаторная лампа закрытия фронтальной двери].
ПРИМЕЧАНИЕ: Для силового типа (опция), см. пункт 4-4.
4. Выбор направления подачи
|

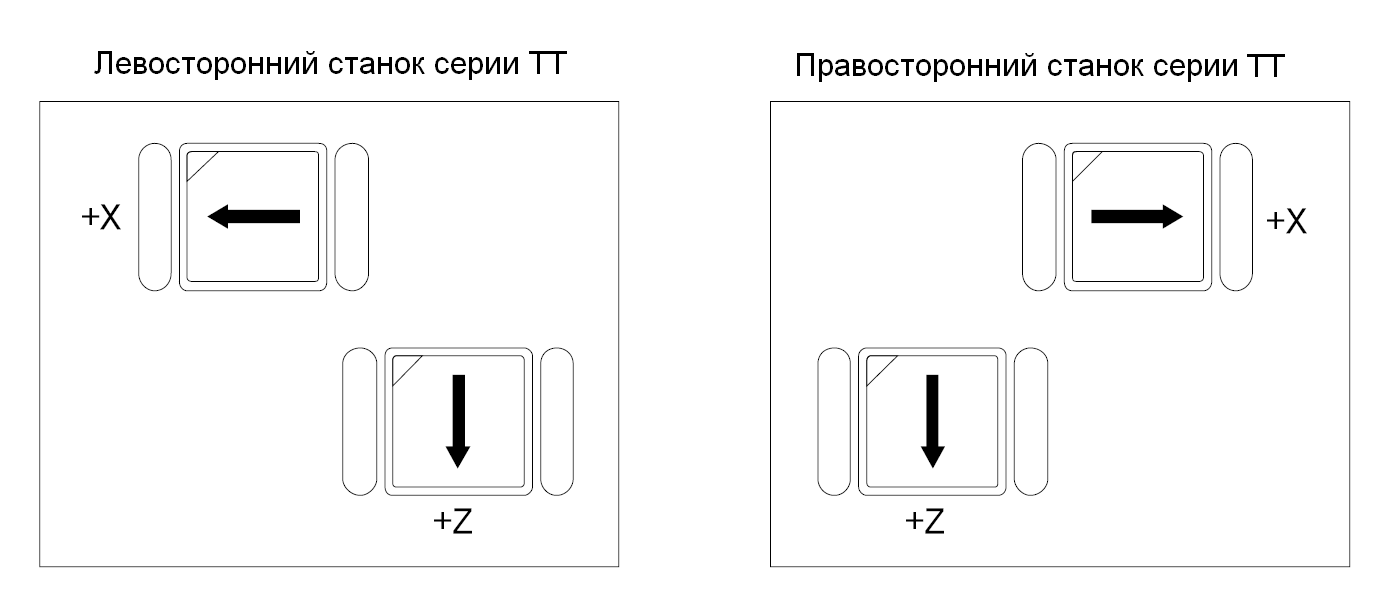

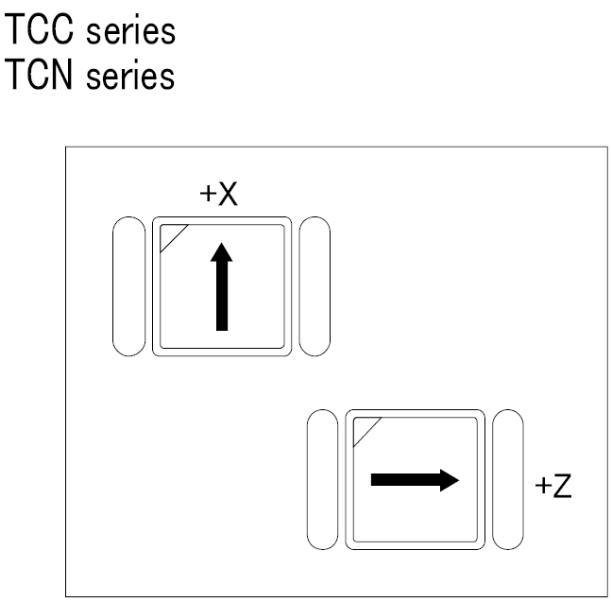

Перемещение по каждой оси осуществляется с заранее установленной скоростью, пока нажат и удерживается [Переключатель выбора направления подачи], и происходит остановка перемещения, когда переключатель отпускается. Нажмите [Переключатель перемещения по оси + X] или [Переключатель перемещения по оси +Z], пока горит индикаторная лампа переключателя. |
5-3 Ускоренное перемещение вручную
Этот режим используется при попытке как можно более скорого осуществления перемещения суппорта.
1. Выбор режима
|
Осуществляется при нажатии на [Переключатель выбора режима ручного ускоренного перемещения] из [Переключателей выбора режима]. Этот переключатель выбирается при выполнении ускоренного перемещения суппорта и вращения оси C (опция) вручную. |
2. Выбор скорости подачи
|
Выберите ускоренное перемещение при помощи [Переключателя выбора ручной коррекции скорости ускоренного перемещения]. |
(мм/мин)
Скорость Ось |
F0 |
25% |
50% |
100% |
По оси Х |
400 |
1500 |
3000 |
6000 |
По оси Z |
400 |
1500 |
3000 |
6000 |
ВНИМАНИЕ! |
Проявляйте особую осторожность при выборе ускоренного перемещения. В случае столкновения с другим оборудованием, чем больше повышение скорости, тем сильнее повреждения. |
3. Закрытие фронтальной двери
|
Закройте вручную фронтальную дверь.
Когда фронтальная дверь находится в закрытом состоянии, загорается [Индикаторная лампа закрытия фронтальной двери].
ПРИМЕЧАНИЕ: Для силового типа (опция), см. пункт 4-4. |

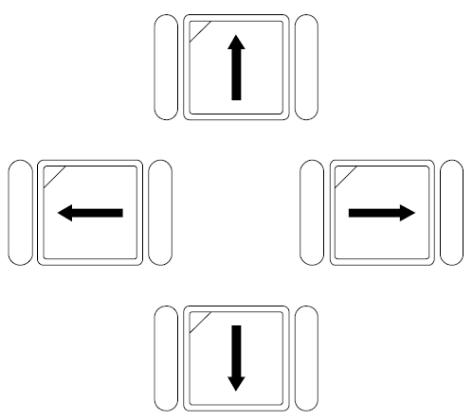

4. Выбор направления подачи
|
Осуществляется при нажатии [Переключателя выбора направления подачи].
ПРИМЕЧАНИЕ: При удержании в нажатом состоянии [Переключателя выбора направления подачи] суппорт перемещается до конца хода и останавливается с сигналом чрезмерного перебега. |
5-4 Толчковая подача
