3 Отключение питания Для выключения источника питания следует выполнить следующую процедуру.
1. Остановка станка
Останавливается оборудование, такое как шпиндель и суппорт и т.Д.
2. Аварийный останов
-
Нажмите [Переключатель аварийного останова].

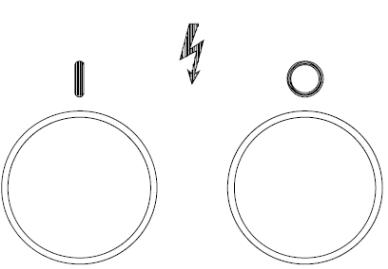

3. Отключение режима готовности к работе
-
Нажмите [Переключатель ВЫКЛ готовности к работе] на пульте управления.
При нажатии [Переключателя ВЫКЛ готовности к работе] прекращается подача питания на устройство ЧПУ, гидравлическое устройство, смазочное устройство, насос охлаждающей жидкости и т.п., которыми оборудован станок.
4. Очистка ЖК-дисплея
-
Вся отображаемая на ЖК-дисплее информация удаляется.
5. Выключение главного выключателя
-
При повороте ручки выключателя в положение "OFF", питание отключается.
6. Выключение индикаторной лампы питания
-
[Индикаторная лампа питания] на пульте управления погасает.
7. Блокировка главного выключателя
-
[Главный выключатель] запирается.
ПРЕДУПРЕЖДЕНИЕ |
Обязательно блокируйте главный выключатель, чтобы после окончания работы к нему не имели доступа посторонние лица. Существует возможность поражения током высокого напряжения или изменения программы и параметров. В случае эксплуатации станка без его проверки имеется опасность возникновения ситуаций, приводящих серьезным травмам или неисправности станка. |
ВНИМАНИЕ! |
Ключ от замка должен надежно храниться у руководителя службы техники безопасности. |
4 Фронтальная дверь
4-1 Условия работы фронтальной двери
Для обеспечения безопасности работников для открытия и закрытия двери добавляются следующие условия. З: закрыто о: открыто
Условие |
Режим |
Память |
Одиночная память MDI |
Ручной |
|||||||||
Блокировка двери |
Действует |
Не действует |
Действует |
Не действует |
Действует |
Не действует |
|||||||
Состояние двери |
З |
О |
З |
О |
З |
О |
З |
О |
З |
О |
З |
О |
|
Команда |
Запуск автоматической работы |
|
|
|
|
|
|
|
|
|
|
|
|
Запуск шпинделя |
|
× |
|
× |
|
× |
|
|
|
× |
|
|
|
Запуск оси C (оп.) |
|
|
|
|
|
|
|
|
|
|
|
|
|
Запуск вращающегося инструмента (оп.) |
|
× |
|
× |
|
× |
|
|
|
× |
|
|
|
Ручная индексация револьверной головки |
|
|
|
|
|
|
|
|
|
|
|
|
|
Ручная подача по оси |
|
|
|
|
|
|
|
|
|
|
|
|
|
Прямое/обратное перемещение шпинделя задней бабки (оп.) |
|
|
|
|
|
|
|
|
|
|
|
|
|
Отображение |
Отображение сигналов |
|
Да |
|
Да |
|
Да |
|
|
|
Да |
|
|
: Рабочий
×: Нерабочий
(оп.): Опция
4-2 Условия работы фронтальной двери
Для обеспечения безопасности работников для открытия и закрытия двери накладываются следующие условия.
ПРИМЕЧАНИЕ: Даже если дверь закрывается, когда шпиндель вращается со скоростью 10% от значения, заданного при открытой двери, скорость вращения шпинделя остается неизменной. При задании произвольного значения следует остановить шпиндель. В станке с блокировкой двери, во время автоматической работы станка, вращения шпинделя и перемещения по оси, [Переключатель СНЯТИЯ блокировки двери] не работает.
З: ЗАКРЫТО О: ОТКРЫТО
Условие |
Режим |
Память |
Одиночная память MDI |
Ручной |
|||||||||
Блокировка двери |
Действует |
Не действует |
Действует |
Не действует |
Действует |
Не действует |
|||||||
Состояние двери |
З |
О |
З |
О |
З |
О |
З |
О |
З |
О |
З |
О |
|
Команда |
Запуск автоматической работы |
|
|
|
|
|
|
|
|
|
|
|
|
Запуск шпинделя |
|
× |
|
× |
|
× |
|
|
|
× |
|
|
|
Запуск оси C (оп.) |
|
|
|
|
|
|
|
|
|
|
|
|
|
Запуск вращающегося инструмента (оп.) |
|
× |
|
× |
|
× |
|
|
|
× |
|
|
|
Ручная индексация револьверной головки |
|
|
|
|
|
|
|
|
|
|
|
|
|
Ручная подача по оси |
|
|
|
|
|
|
|
|
|
|
|
|
|
Прямое/обратное перемещение шпинделя задней бабки (оп.) |
|
|
|
|
|
|
|
|
|
|
|
|
|
Отображение |
Отображение сигналов |
|
Да |
|
Да |
|
Да |
|
|
|
Да |
|
|
: Рабочий
×: Нерабочий
: Вращение со скоростью 10% от значения команды.
(оп.): Опция
4-3 Переключатель блокировки фронтальной двери
-
< Действует >
При установке [Переключателя блокировки фронтальной двери] в положение ДЕЙСТВУЕТ (правая сторона), предотвращается работа на станке, пока фронтальная дверь находится в открытом состоянии.
Этот переключатель оснащен ключом, который удаляется при переходе на сторону действия.
< Не действует >
При установке [Переключателя блокировки фронтальной двери] в положение НЕ ДЕЙСТВУЕТ (левая сторона) появляется небольшая возможность работы станка с открытой фронтальной дверью.
При этом скорость вращения шпинделя (вращающийся инструмент) и ускоренное перемещение ограничиваются.
4-4 ОТКРЫТИЕ/ЗАКРЫТИЕ фронтальной двери : вручную
ПРЕДУПРЕЖДЕНИЕ |
|||
Запрещается открывать двери во время работы станка. В случае открытия имеется опасность получения травм из-за вылета заготовки, стружки, разбрызгивания охлаждающей жидкости и т.д.
|
ВНИМАНИЕ! |
Во время закрытия фронтальной двери следите за тем, чтобы не зажать руку. |
