2. Работа в ручном режиме

В данной главе разъясняются функции переключателей и индикаторных ламп и ручные режимы станка.

Поскольку станок находится в уже запущенном состоянии, для эксплуатации следует соблюдать особую осторожность. В особенности следует соблюдать меры для обеспечения безопасности.

Для устройства ЧПУ в этих мерах следует разобраться, прочитав Руководство по эксплуатации от производителя устройства ЧПУ.

ПРЕДУПРЕЖДЕНИЕ

Поскольку станок в данный момент уже запущен, для того чтобы обеспечить безопасность, рекомендуется еще раз прочитать [РУКОВОДСТВО ПО ТЕХНИКЕ БЕЗОПАСНОСТИ] перед тем как приступить к работе.

ВНИМАНИЕ!

Перед проведением работ следует выполнить [ЕЖЕДНЕВНЫЙ ТЕХНИЧЕСКИЙ ОСМОТР].

СОДЕРЖАНИЕ

1 КОМПОНОВКА ЭКСПЛУАТАЦИОННОГО ОБОРУДОВАНИЯ 4

2 ОБОРУДОВАНИЕ ПУЛЬТА УПРАВЛЕНИЯ 8

3 ОБЩИЙ ПУЛЬТ УПРАВЛЕНИЯ 12

4 РУЧНОЙ РЕЖИМ ВСПОМОГАТЕЛЬНОГО ПУЛЬТА УПРАВЛЕНИЯ 15

5 УСТРОЙСТВО ЧПУ 18

1 УСТАНОВКА СТАНКА 4

2 АВАРИЙНАЯ ОСТАНОВКА 7

3 ОТКЛЮЧЕНИЕ ПИТАНИЯ 9

4 ФРОНТАЛЬНАЯ ДВЕРЬ 12

5 СУППОРТ 18

6 ШПИНДЕЛЬ 42

7 ОСЬ С: УПРАВЛЕНИЕ ОСИ Cs (ОПЦИЯ) 52

8 ЗАДНЯЯ БАБКА 64

9 СИСТЕМА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ 72

10 ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ (ОПЦИЯ) 74

1 ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ДЛЯ ЗАЖИМА 4

2 УСТАНОВКА УСИЛИЯ ЗАЖИМА 7

3 ВЫБОР СПОСОБА ЗАЖИМА 10

4 ФОРМИРОВАНИЕ КУЛАЧКОВ ЗАЖИМНОГО ПАТРОНА 13

1 РЕДАКТИРОВАНИЕ УПРАВЛЯЮЩЕЙ ПРОГРАММЫ 4

2 ПРОВЕРКА ПЕРЕД АВТОМАТИЧЕСКОЙ РАБОТОЙ 6

3 ИСПЫТАНИЕ УПРАВЛЯЮЩЕЙ ПРОГРАММЫ 8

4 ОБРАЩЕНИЕ К ПАМЯТИ 13

5 УПРАВЛЕНИЕ С MDI 16

6 ПЕРЕКЛЮЧАТЕЛИ, ИСПОЛЬЗУЕМЫЕ ПРИ РАБОТЕ В АВТОМАТИЧЕСКОМ РЕЖИМЕ 18

7 РУЧНОЕ ПРЕРЫВАНИЕ ПРИ РАБОТЕ В АВТОМАТИЧЕСКОМ РЕЖИМЕ 25

1 СИГНАЛИЗАЦИЯ 4

1 Установка станка

ОПАСНОСТЬ

Перед включением источника питания следует закрыть дверь на корпусе. Перед выполнением осмотра необходимо выключить питание. Существует опасность поражения электрическим током со смертельным исходом.  ОПАСНОСТЬ ВЫСОКОЕ НАПРЯЖЕНИЕ! Выключите питание перед обслуживанием. во время работ установите предупредительный знак "Не включайте питание".

ВНИМАНИЕ!

Перед включением питания и после готовности к работе проведите осмотр станка в соответствии с [ЕЖЕДНЕВНЫМ ТЕХНИЧЕСКИМ ОСМОТРОМ], описанным в руководстве по эксплуатации станка.

Для обеспечения готовности к работе рекомендуется выполнить следующую процедуру.

1. Сброс аварийного останова

Поверните [Переключатель аварийного останова] направо, чтобы отключить режим аварийной остановки. Этот переключатель имеет вид красного гриба. Для выделения этого переключателя вокруг него нанесена желтая краска. Этот переключатель используется для мгновенной остановки станка в случае возникновения неисправности. При этом останавливается все оборудование и отключается режим готовности к работе. После завершения работы также необходимо нажать на этот переключатель перед отключением источника питания. При однократном нажатии происходит блокировка этого переключателя. При повторном запуске необходимо нажать [Переключатель ВКЛ готовности к работе].

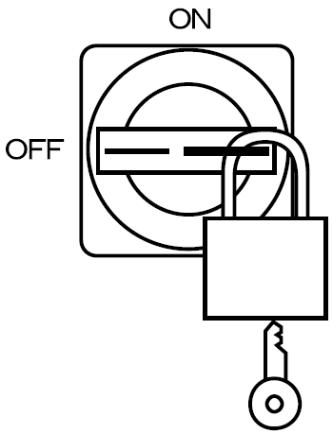

2. Открытие замка главного выключателя

Отоприте замок [Главного выключателя]. Главный выключатель устанавливается на корпусе станка. Этот [Главный выключатель] включает или выключает питание станка, и к [Главному выключателю] подается питание от цеха. Ручка выключателя оснащена функцией блокировки для ограничения посторонним лицам доступа к управлению станком. Заказчику необходимо обеспечить наличие замка.

3. Включение главного выключателя

При повороте ручки выключателя в положение "ON", питание включается.

4. Включение индикаторной лампы питания

[Индикаторная лампа питания] на пульте управления загорается. Лампа загорается при включении главного выключателя.

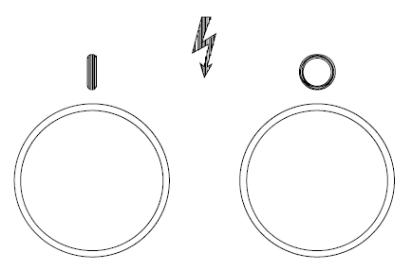

5. Включение режима готовности к работе

Одно только включение главного выключателя не является достаточным условием для начала работы станка. На пульте управления имеется переключать для готовности к работе, который служит для подачи питания всему оборудованию. При нажатии [Переключателя ВКЛ готовности к работе] питание подается на устройство ЧПУ, гидравлическое устройство, смазочное устройство, насос охлаждающей жидкости и т.п., которыми оборудован станок. При выполнении полностью готовности к работе, загорается [Индикаторная лампа готовности к работе].

6. ЖК-дисплей

На ЖК-дисплее отображается надпись [НЕ ГОТОВ]. Далее отображаются оси X, Z и C (опция). ПРИМЕЧАНИЕ: Пока на дисплее показывается надпись [НЕ ГОТОВ], станок не может работать в нормальном режиме.

2 АВАРИЙНАЯ ОСТАНОВКА

При необходимости мгновенной остановки станка вследствие возникновения каких-либо проблем во время работы, следует нажать на [Переключатель аварийного останова]. Если в немедленной остановке станка нет необходимости, рекомендуется нажать [Переключатель остановки подачи] автоматического режима работы.

Для остановки и отключения станка при помощи [Переключателя аварийного останова], рекомендуется выполнить следующую процедуру.

1. Аварийный останов

Этот режим аварийной остановки может использоваться при работе станка как в [Ручном режиме работы], так и в [Автоматическом режиме работы]. При нажатии на этот переключатель происходит остановка суппорта и шпинделя. В это время переключатель блокируется.

2. Сообщение об аварийной остановке

Это сообщение выводится на ЖК-дисплей.

3. Сброс аварийного останова

Для того чтобы [Переключатель аварийного останова] вернулся в исходное положение (поднялся), его необходимо повернуть вправо.

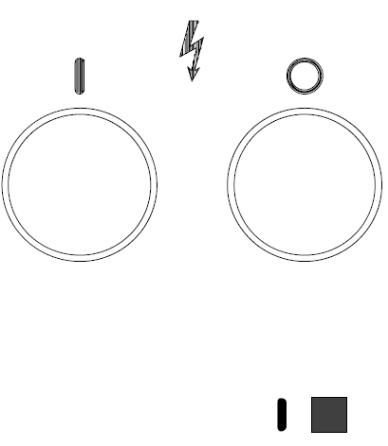

4. Включение режима готовности к работе

При нажатии [Переключателя ВКЛ готовности к работе] на несколько секунд загорается [Индикаторная лампа готовности к работе], после чего станок можно эксплуатировать в любой момент.
