2. Продольный тип

(1) Адресные/Цифровые клавиши (2) Функциональные клавиши (3) Клавиши перелистывания страниц (4) Клавиша регистра (5) Клавиша отмены

(6) Клавиша ввода (7) Клавиши ввода коррекции (8) Клавиша вызова помощи (9) Клавиша сброса (10) Клавиши управления курсором

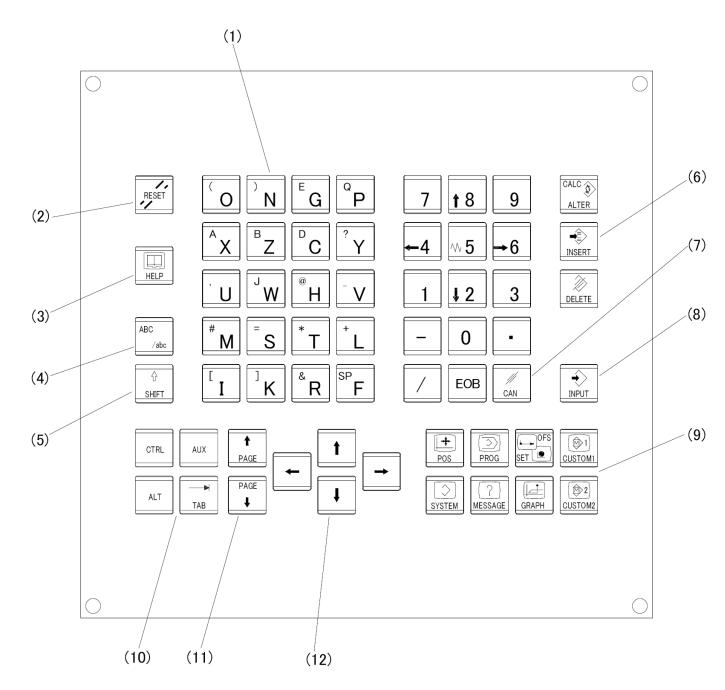

3. Отдельный тип

(1) Адресные/Цифровые клавиши (2) Клавиша сброса (3) Клавиша вызова помощи (4) Переключатель верхнего/нижнего регистра (5) Клавиша регистра (6) Клавиши ввода коррекции

(7) Клавиша отмены (8) Клавиша ввода (9) Функциональные клавиши (10) Функциональные клавиши ПК (11) Клавиши перелистывания страниц (12) Клавиши управления курсором

1. Адресные/Цифровые клавиши

Используйте эти кнопки для ввода буквенных, числовых и других символов.

2. Функциональные клавиши

Функциональные клавиши служат для выбора типа экрана для отображения.

На LCD/MDI-панели предусматриваются следующие функциональные клавиши.

(1) Отображение положения [POS]

Используйте эту клавишу, чтобы отобразить экран положения.

(2) Программа [PROG]

Используйте эту клавишу, чтобы отобразить экран программы.

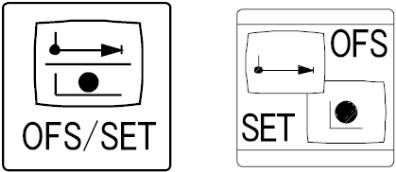

(3) Смещение/Установка [OFFSET/SETTING]

Используйте эту клавишу, чтобы отобразить экран смещения/установки.

(4) Система [SYSTEM]

Используйте эту клавишу, чтобы отобразить экран системы.

(5) Сообщение [MESSAGE]

Используйте эту клавишу, чтобы отобразить экран сообщения.

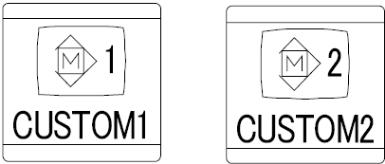

(6) Пользовательский/Графический [CUSTOM/GRAPH]

	Используйте эту клавишу, чтобы отобразить пользовательский/графический экран. (Стандартный)
	Используйте эту клавишу, чтобы отобразить пользовательский экран (интерактивный макроэкран). (Функция диалогового программирования)
	Используйте эту клавишу, чтобы отобразить графический экран. (Функция диалогового программирования)

3. Клавиши перелистывания страниц

Предусматриваются два вида клавиш перелистывания страниц для перехода между изображениями страниц на экране ЖК-дисплея.

(1) Прямое направление

Эта клавиша используется для перехода на страницы на ЖК-экране в прямом направлении.

(2) Обратное направление

Эта клавиша используется для перехода на страницы на ЖК-экране в обратном направлении.

4. Клавиша регистра [SHIFT]

На некоторых клавишах нанесено два символа. Клавиша [SHIFT] служит для переключения между этими символами. Курсор [^] специальных символов отображается на экране, когда символы, указанные в нижнем правом углу на клавише, могут быть введены.

5. Клавиша отмены [CAN]

Эта клавиша используется для удаления последнего знака или символа, введенного в буфер ввода от клавиатуры.

6. Клавиша ввода [INPUT]

При нажатии на [Адресные/Цифровые клавиши], данные вводятся в буфер, и он отображается на экране. Чтобы скопировать данные из буфера ввода от клавиатуры в регистр смещения и т.д., следует нажать клавишу [INPUT]. Эта клавиша может быть также использована в качестве клавиши [INPUT] программной клавиши.

7. Клавиши ввода коррекции

Эти клавиши используются при редактировании управляющей программы.

(1) Изменение [ALTER]
	Используется при изменении части программы.
(2) Вставка [INSERT]
	Используется при вставке и изменении содержания программы.
(3) Удаление [DELETE]
	Используется при удалении части программы.

8. Клавиша вызова справки [HELP]

Используйте эту клавишу для отображения справки по работе станка, например, по работе клавиш ручного ввода данных, или для разъяснения аварийных сигналов, которые появляются в устройстве ЧПУ (Функция помощи).

9. Клавиша сброса [RESET]

Используйте эту клавишу для перезагрузки устройства ЧПУ, для отмены аварийного сигнала и т.д.

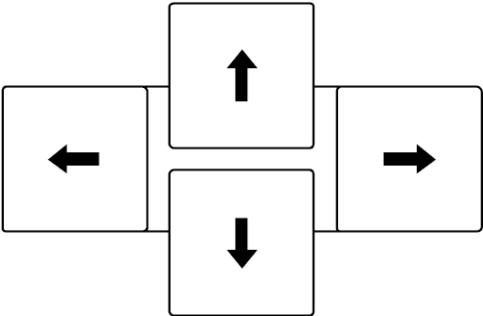

10. Клавиши управления курсором

		Курсор указывает точку ввода символа или числа при редактировании программы и т.д., и может перемещаться к этой точке. Имеются четыре различные клавиши перемещения курсора.
(1) Направление вправо
	Эта клавиша используется для перемещения курсора вправо или вперед.
(2) Направление влево
	Эта клавиша используется для перемещения курсора влево или назад.
(3) Направление вниз
	Эта клавиша используется для перемещения курсора вниз или вперед.
(4) Направление вверх
	Эта клавиша используется для перемещения курсора вверх или назад.

11. Переключатель верхнего/нижнего регистра

Используйте эту клавишу при вводе букв для переключения между прописными и строчными символами.

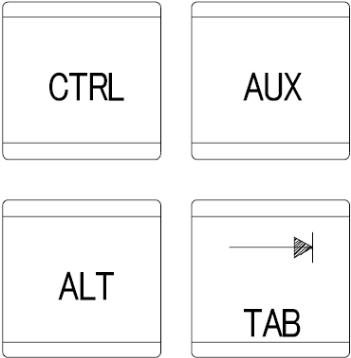

12. Функциональные клавиши ПК

Эти клавиши используются для функций персонального компьютера.
