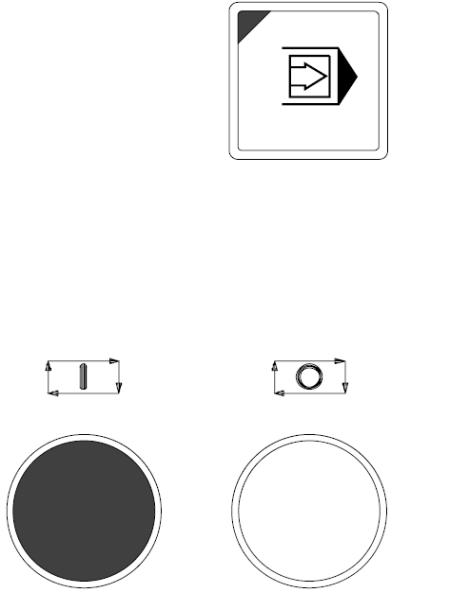

5 Управление с mdi Режим работы mdi предназначен для автоматического управления путем подготовки простой программы на экране lcd с панелью mdi.

Осуществляется при нажатии на [Переключатель выбора режима запоминания] из [Переключателей выбора режима].

Закройте фронтальную дверь.

Когда фронтальная дверь находится в закрытом состоянии, загорается [Индикаторная лампа закрытия фронтальной двери].

При нажатии на [Пусковой переключатель цикла] загорается индикаторная лампа и начинается непрерывное выполнение автоматического управления.

При исполнении кадра, в том числе [M02] (Конец программы) или [M30] (Конец информации) программы, [Пусковой переключатель цикла] погасает и работа с MDI завершается.

ПРЕДУПРЕЖДЕНИЕ

При прерывании работы при автоматическом режиме следует соблюдать осторожность, поскольку операционное условие может отличаться от программного условия. В случае неправильного срабатывания станок может выйти из строя или оператор может получить травмы из-за столкновения и т.д.

Этот переключатель выполняет программу кадр за кадром во время работы в автоматическом режиме. При нажатии на этот переключатель загорается индикаторная лампа.

Для выполнения следующего кадра следует нажать на [Пусковой переключатель цикла].

При выполнении непрерывной работы, нажмите на [Переключатель выбора режима отдельного кадра]. Индикаторная лампа погаснет, и станок перейдет в режим непрерывной работы.

Этот переключатель во время автоматического режима выбирает [ВЫПОЛНЕНИЕ] или [ИГНОРИРОВАНИЕ] кадра, перед которым стоит [/].

При нажатии на этот переключатель загорается индикаторная лампа и кадр пропускается.

Если индикаторная лампа погасает, кадр выполняется.

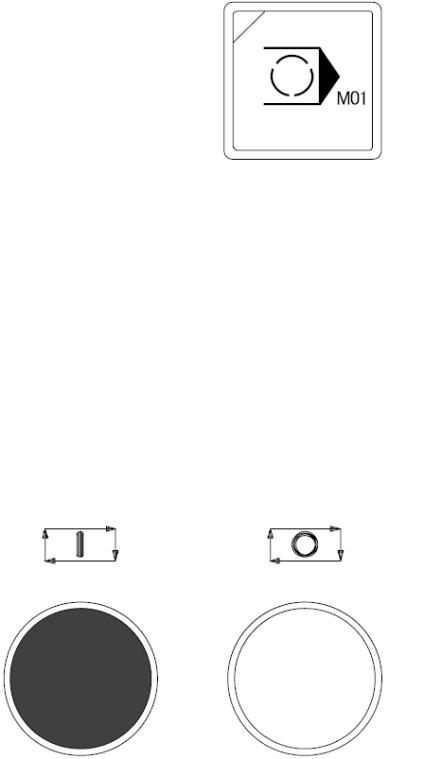

При нажатии на [Переключатель выбора режима остановки произвольной программы] выполняется кадр, включая [M01] (произвольная остановка), и работа в автоматическом режиме прекращается.

Более того, непрерывно горящая индикаторная лампа этого переключателя начинает мигать.

Для повторного запуска работы следует нажать на [Пусковой переключатель цикла].

Если индикаторная лампа погасает, [M01] игнорируется и работа продолжается.

ПРИМ.: (1) Поскольку вспомогательная функция [M01] позволяет останавливать вращение шпинделя (вращающегося инструмента), подачу охлаждающей жидкости при перезагрузке автоматического режима, необходимо заранее запрограммировать М-функцию перед остановкой в кадр после [M01].

(2) [M00] (Остановка программы) в программе останавливается аналогично с [M01].

Скорость подачи выбирается при помощи [Переключателя выбора ручной коррекции скорости подачи].

Шкала разделена на 16 делений, то есть цена деления 150% шкалы составляет 10%.

Поскольку управление переключателем действует для значения команды управляющей программы (подача на оборот/подача в мин.), перед запуском станка следует выполнить установку переключателя на 100%.

ПРИМЕЧАНИЕ: При отмене функции ручной коррекции следует включить в программу [M49] (Отмена ручной коррекции). При этом режим отмены ручной коррекции отменяет действие как [Переключения выбора ручной коррекции скорости подачи], так и [Селектора ручной коррекции скорости вращения шпинделя].

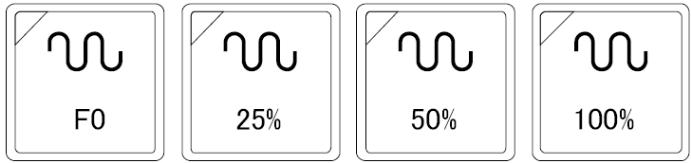

Ручная коррекция ускоренного перемещения может быть выбрана во время работы в автоматическом режиме.

Так как [Переключатель выбора ручной коррекции скорости ускоренного перемещения] эффективно действует на максимальной скорости по каждой оси, перед началом работы в автоматическом режиме переключатель следует установить на 100%.

Этот переключатель одновременно действует для всех осей, любая ось не может быть выбрана.

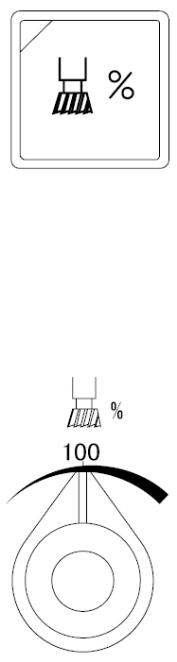

Скорость вращения шпинделя выбирается при помощи [Переключателя выбора ручной коррекции скорости вращения шпинделя] и [Селектора ручной коррекции скорости вращения шпинделя].

При нажатии на [Переключатель выбора ручной коррекции скорости вращения шпинделя] загорается индикаторная лампа и приводится в активное состояние [Селектор ручной коррекции скорости вращения шпинделя].

Скорость вращения шпинделя повышается и понижается в диапазоне 70-120% от значения команды программы.

Центр круговой шкалы совпадает со 100% от значения команды.

Когда индикаторная лампа погасает, скорость вращения шпинделя становится постоянной и соответствует значению команды программы.

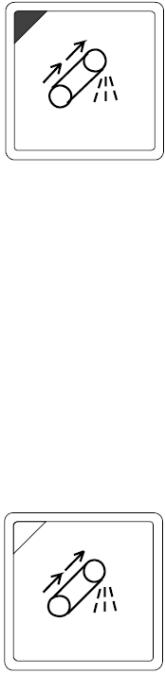

При нажатии этого переключателя до начала работы в автоматическом режиме, происходит только загорание индикаторной лампы, а транспортер не запускается.

При нажатии на [Пусковой переключатель цикла] для автоматической работы, транспортер начинает перемещаться вперед, будучи заблокированным в режиме начала цикла.

При остановке транспортера в автоматическом режиме нажмите на [Автоматический переключатель транспортера для удаления стружки].

При этом индикаторная лампа погасает.

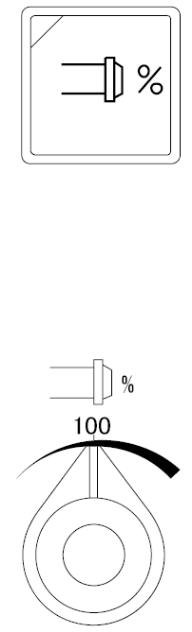

Скорость вращающегося инструмента выбирается при помощи [Переключателя выбора ручной коррекции скорости вращающегося инструмента] и [Селектора ручной коррекции скорости вращающегося инструмента].

При нажатии на [Переключатель выбора ручной коррекции скорости вращающегося инструмента] загорается индикаторная лампа и приводится в активное состояние [Селектор ручной коррекции скорости вращающегося инструмента].

Скорость вращающегося инструмента повышается и понижается в диапазоне 70-120% от значения команды программы.

Центр круговой шкалы совпадает со 100% от значения команды.

При нажатии на [Переключатель остановки подачи] станок останавливается.

При этом загорится эта индикаторная лампа.

Для продолжения работы в автоматическом режиме следует нажать на [Переключатель выбора режима запоминания] из [Переключателей выбора режима].

При нажатии на [Пусковой переключатель цикла] загорается индикаторная лампа и начинается выполнение программы.
