2 Проверка перед автоматической работой Прежде чем приступить к работе в автоматическом режиме, необходимо проверить следующие пункты.

1. Проверка блокировки

(1) Фронтальная дверь

(2) Дверь корпуса

2. Проверка инструментов

(1) Режущая кромка инструмента

(2) Хвостовик режущего инструмента

(3) Резцедержатель

(4) Кулачок зажимного патрона

(5) Заготовка

3. Проверка давления

(1) Давление зажимного патрона

(2) Давление шпинделя задней бабки (опция)

(3) Давление тормозной системы по оси C (опция)

4. Проверка скорости

(1) Переключатель выбора ручной коррекции скорости ускоренного перемещения

(2) Переключатель выбора ручной коррекции скорости подачи

(3) Переключатель выбора ручной коррекции скорости вращения шпинделя

(4) Селектор ручной коррекции скорости вращения шпинделя

(5) Переключатель выбора ручной коррекции скорости вращающегося инструмента (опция)

(6) Селектора ручной коррекции скорости вращающегося инструмента (опция)

5. Проверка функциональных переключателей

(1) Переключатель выбора режима отдельного кадра

(2) Переключатель выбора режима пропуска произвольного кадра

(3) Переключатель выбора режима остановки произвольной программы

(4) Переключатель выбора режима проверки программы

(5) Автоматический переключатель транспортера для удаления стружки (серии TCC, TCN являются опциями.)

6. Проверка индикаторной лампы

(1) Индикаторная лампа закрытия фронтальной двери

(2) Индикаторная лампа зажима патрона

(3) Индикаторная лампа исходного положения

(4) Переключатель прямого движения шпинделя задней бабки (опция)

7. Проверка данных смещения

(1) Компенсация формы инструмента

(2) Компенсация износа инструмента

(3) Смещение системы координат заготовки

8. Управляющая программа

(1) № программы

3 ИСПЫТАНИЕ УПРАВЛЯЮЩЕЙ ПРОГРАММЫ

После окончательной подготовки программы обращения к памяти следует выполнить испытание на холостом ходу (работа без заготовки), чтобы проверить программу.

Существуют следующие методы тестирования программы посредством условий перемещения суппорта, индексации и остановки или приведения в действие шпинделя (вращающегося инструмента).

3-1 Метод с применением переключателя проверки программы

* Перемещение суппорта: Приведение в действие

* Индексация суппорта: Приведение в действие

* Вращение шпинделя: Остановка

* Вращающийся инструмент (опция) Остановка

* Вращение шпинделя по функции оси C (опция): Приведение в действие

1. Зажим кулачков патрона

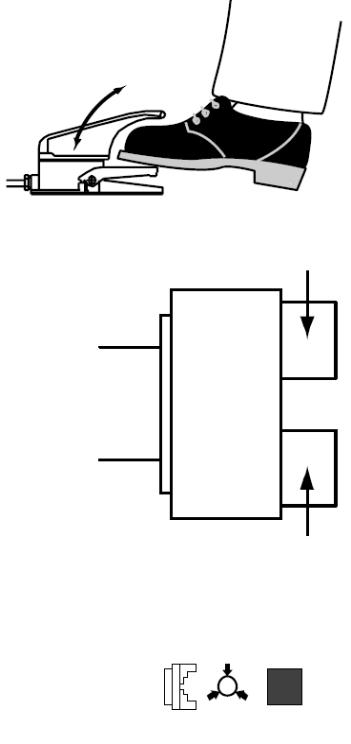

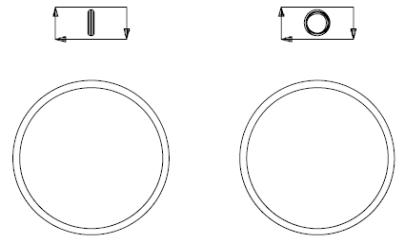

Нажмите на [Ножной переключатель зажима/разжима кулачков зажимного патрона] для того, чтобы зажать кулачки патрона. Загорится [Индикаторная лампа зажима патрона]. При этом заготовку зажимать не следует. ПРИМЕЧАНИЕ: Пока бесконтактный переключатель проверяет зажим заготовки, [Индикаторная лампа зажима патрона] не горит. В этом случае, бесконтактный переключатель следует переместить так, чтобы он смог выполнить проверку на зажатом конце патрона.

2. Включение переключателя проверки программы

В автоматическом режиме работы, перед запуском нажмите на [Переключатель выбора режима проверки программы]. При этом загорится эта индикаторная лампа. Этот переключатель используется для проверки программы при автоматическом режиме работы. Однако в том случае, если в данный момент происходит обработка заготовки, этот переключатель не может быть использован. Пока горит индикаторная лампа после нажатия [Переключателя выбора режима проверки программы], выполняется перемещение и индексация оси суппорта при остановленном шпинделе. В это время подача происходит со скоростью, выбранной при помощи [Переключателя выбора ручной коррекции скорости подачи]. Когда индикаторная лампа гаснет, устройство работает со значениями команды программы. Даже в том случае, если этот переключатель нажимается во время автоматической работы, программа не запускается.

3. Закрытие фронтальной двери

Закройте фронтальную дверь. Когда фронтальная дверь находится в закрытом состоянии, загорается [Индикаторная лампа закрытия фронтальной двери].

4. Выбор режима обращения к памяти

Осуществляется при нажатии на [Переключатель выбора режима запоминания] из [Переключателей выбора режима]. Этот переключатель выбирается при автоматическом режиме работы станка по программе, хранящейся в памяти устройства ЧПУ.

5. Запуск обращения к памяти

ВНИМАНИЕ!

Проверьте место, где находится [Переключатель аварийного останова].

Нажмите на [Пусковой переключатель цикла]. Загорается индикаторная лампа и начинается выполнение программы. В соответствие с программой выполняются перемещение оси, индексация револьверной головки и вращение шпинделя по оси С (опция), но вращающийся инструмент остается неподвижным. При этом в ходе выполнения программы игнорируется значение команды для подачи, и начинает действовать скорость, выбранная при помощи [Переключателя выбора ручной коррекции скорости подачи].

6. Остановка обращения к памяти

Для временной остановки обращения к памяти следует нажать на [Переключатель остановки подачи]. При этом загорится эта индикаторная лампа.

3-2 Метод с применением переключателя отдельного кадра

* Перемещение суппорта: Приведение в действие

* Индексация суппорта: Приведение в действие

* Вращение шпинделя: Приведение в действие

* Вращающийся инструмент (опция) Приведение в действие

* Вращение шпинделя по функции оси C (опция): Приведение в действие

Все вышеприведенные методы выполняется посредством нажатия на [Пусковой переключатель цикла] в каждом кадре программы.

Для каждой операции, обратитесь к параграфу [Глава D, 4 ОБРАЩЕНИЕ К ПАМЯТИ] и [Главы D, 6 ПЕРЕКЛЮЧАТЕЛИ, ИСПОЛЬЗУЕМЫЕ ПРИ РАБОТЕ В АВТОМАТИЧЕСКОМ РЕЖИМЕ].

Проверку программы следует проводить без установки заготовки.

4 ОБРАЩЕНИЕ К ПАМЯТИ

Обращение к памяти служит для выполнения автоматической непрерывной работы путем считывания программы устройства ЧПУ.

В этой главе рассматривается работа, когда предварительная проверка завершена и может быть запущено обращение к памяти после установки для программирования, оснастки и зажима.

Поскольку выполняется автоматическая непрерывная работа, следует соблюдать крайнюю осторожность, когда осуществляется обращение к памяти.

1. Выбор режима обращения к памяти

Осуществляется при нажатии на [Переключатель выбора режима запоминания] из [Переключателей выбора режима].

2. Закрытие фронтальной двери

Закройте фронтальную дверь. Когда фронтальная дверь находится в закрытом состоянии, загорается [Индикаторная лампа закрытия фронтальной двери].

3. Запуск обращения к памяти

ВНИМАНИЕ!

Проверьте место, где находится [Переключатель аварийного останова].

При нажатии на [Пусковой переключатель цикла] загорается индикаторная лампа и начинается непрерывное выполнение автоматического управления.

4. Остановка обращения к памяти

При нажатии на [Переключатель остановки подачи] загорается индикаторная лампа. При этом останавливается суппорт и программа прерывается. Этот режим игнорируется во время нарезания резьбы. В это время следует соблюдать осторожность, потому что шпиндель (вращающийся инструмент) не прекращает работу, несмотря на то, что ось останавливается.

5. Возобновление обращения к памяти

При повторном запуске автоматического режима следует нажать на [Пусковой переключатель цикла], чтобы запустить программу.

6. Завершение обращения к памяти

При исполнении кадра, в том числе [M02] (Конец программы) или [M30] (Конец информации) программы, [Пусковой переключатель цикла] погасает и автоматическая работа завершается.
