Примечание : Для оборудования, не указанного здесь, см. [руководство по эксплуатации портального загрузчика].

2 Оборудование пульта управления

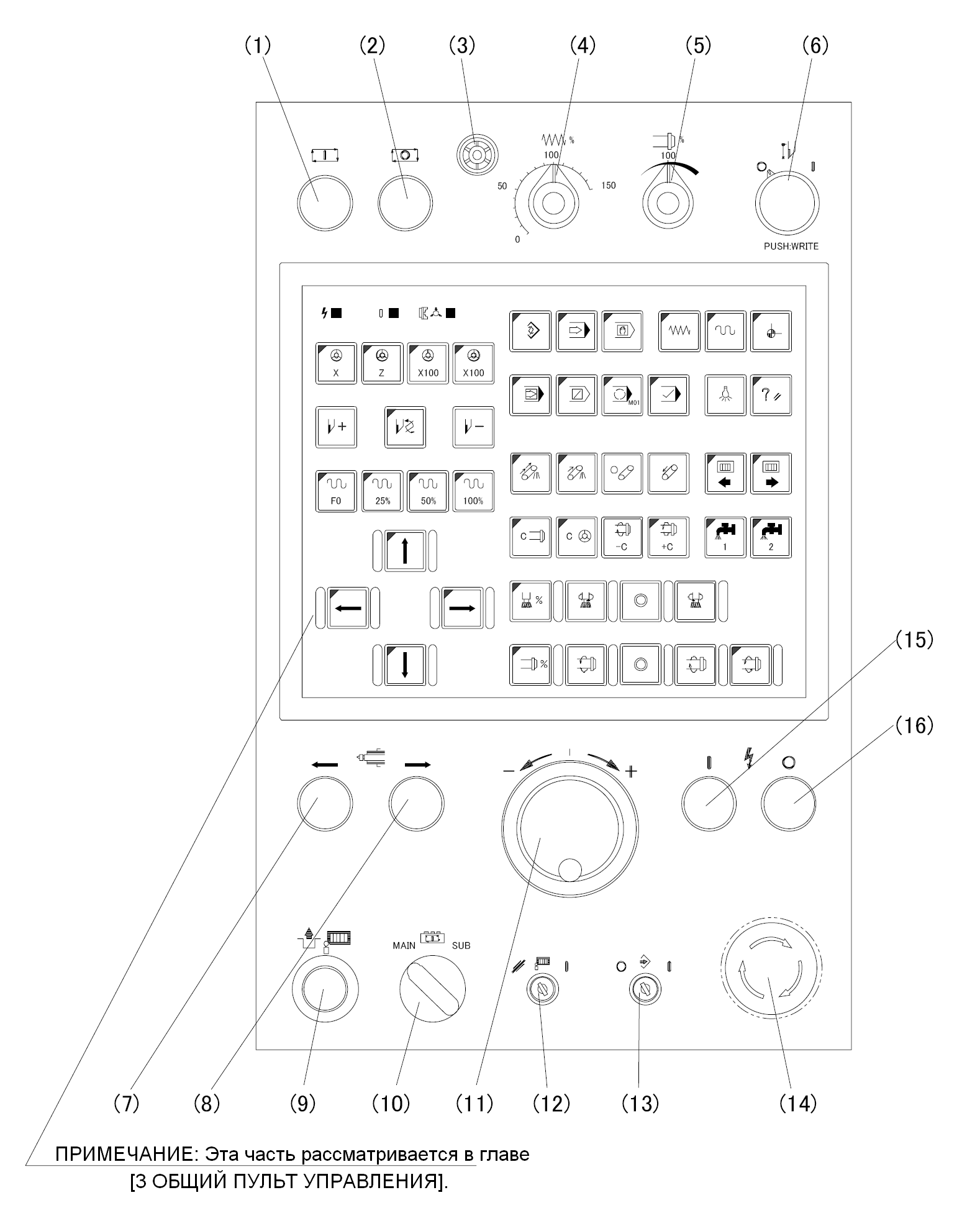

2-1 TCC-2000

(1)	Пусковой переключатель цикла	(9)	Переключатель снятия блокировки фронтальной двери (опция)
(2)	Переключатель остановки подачи	(10)	Переключатель пускового переключателя цикла (опция)
(3)	Устройство звуковой сигнализации	(11)	Маховик (электронный маховик)
(4)	Переключатель выбора ручной коррекции скорости подачи	(12)	Переключатель снятия блокировки фронтальной двери
(5)	Селектор ручной коррекции скорости вращения шпинделя	(13)	Переключатель ввода коррекции
(6)	Переключатель перемещения системы координат заготовки (опция)	(14)	Переключатель аварийного останова
(7)	Переключатель прямого движения шпинделя задней бабки (опция)	(15)	Переключатель ВКЛ готовности к работе
(8)	Переключатель обратного движения шпинделя задней бабки (опция)	(16)	Переключатель ВЫКЛ готовности к работе

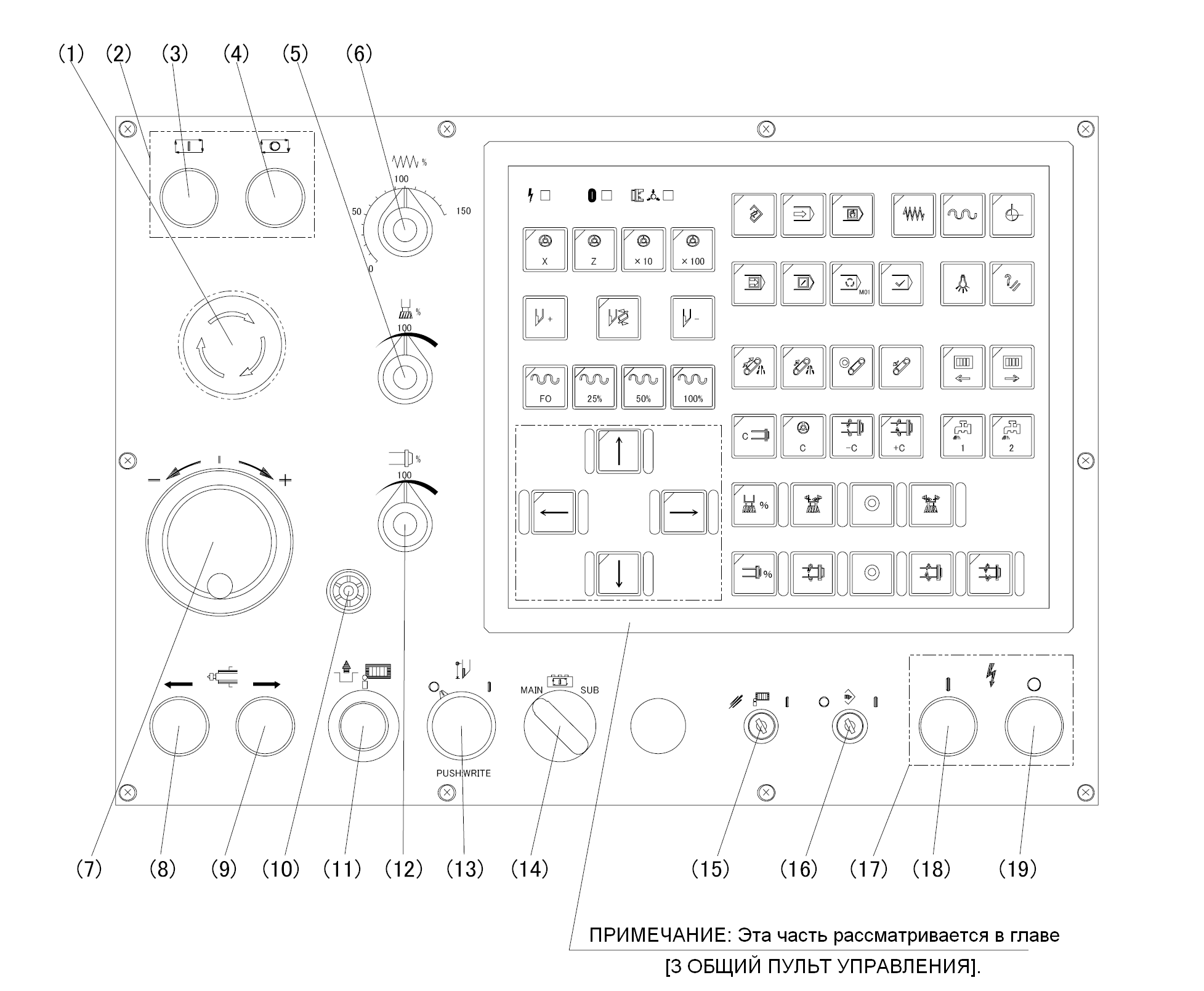

2-2 TCN-2000, TCN-2500

(1) Пусковой переключатель цикла (2) Переключатель остановки подачи (3) Устройство звуковой сигнализации (4) Переключатель выбора ручной коррекции скорости подачи (5) Селектор ручной коррекции скорости вращения шпинделя (6) Переключатель перемещения системы координат заготовки (опция) (7) Переключатель прямого движения шпинделя задней бабки (опция) (8) Переключатель обратного движения шпинделя задней бабки (опция)

(9) Переключатель снятия блокировки фронтальной двери (опция) (10) Переключатель пускового переключателя цикла (опция) (11) Маховик (электронный маховик) (12) Переключатель снятия блокировки фронтальной двери (13) Переключатель ввода коррекции (14) Переключатель аварийного останова (15) Переключатель ВКЛ готовности к работе (16) Переключатель ВЫКЛ готовности к работе

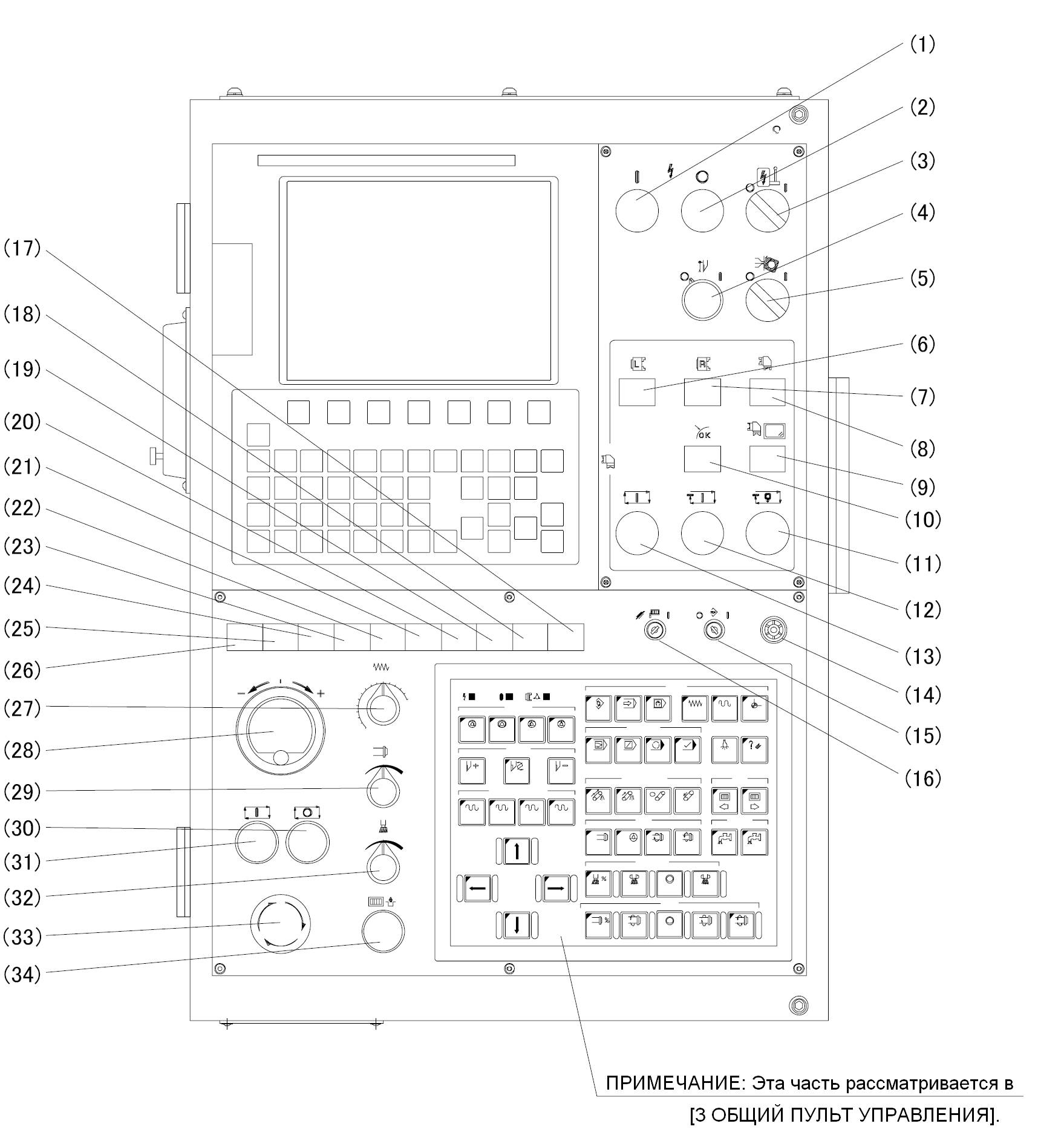

2-3 TT-1600, TT-2000

(1) Переключатель включения питания

(2) Переключатель выключения питания

(3) Переключатель автоматического выключения питания

(4) Переключатель перемещения системы координат заготовки (опция)

(5) Переключатель подтверждения посадки (опция)

(6) Переключатель ОК готовности блокировки левой стороны

(7) Переключатель ОК готовности блокировки правой стороны

(8) Переключатель ОК подготовки блокировки загрузчика

(9) Переключатель ОК готовности блокировки стороны загрузчика

(10) Переключатель сброса заготовки

(11) Переключатель останова 1 цикла

(12) Переключатель цикла извлечения

(13) Пусковой переключатель цикла

(14) Устройство звуковой сигнализации

(15) Переключатель ввода коррекции

(16) Переключатель снятия блокировки фронтальной двери

(17) Кнопка помощи

(18) Кнопка проверки качества

(19) Ключ обучения

(20) Кнопка автоматического измерения

(21) Переключатель прочих функций

(22) Переключатель группового управления

(23) Контрольный переключатель загрузки

(24) Контрольный переключатель компенсации

(25) Контрольный переключатель продукции

(26) Контрольный переключатель инструмента

(27) Переключатель выбора ручной коррекции скорости подачи резки

(28) Маховик (электронный маховик)

(29) Селектор ручной коррекции скорости вращения шпинделя

(30) Переключатель остановки подачи

(31) Пусковой переключатель цикла

(32) Селектор ручной коррекции фрезерования (опция)

(33) Переключатель аварийного останова

(34) Переключатель снятия блокировки фронтальной двери (опция)

3 ОБЩИЙ ПУЛЬТ УПРАВЛЕНИЯ

	Переключатель	Индикаторная лампа	Опция
(1)		Индикаторная лампа питания
(2)		Индикаторная лампа готовности к работе
(3)		Индикаторная лампа зажима патрона
(4)	Переключатель выбора ручной подачи по каждой оси
(5)	Переключатель увеличения ручной подачи
(6)	Переключатель выбора прямого перемещения револьверной головки
(7)	Переключатель индексации револьверной головки	Индикаторная лампа исходного положения револьверной головки
(8)	Переключатель выбора обратного перемещения револьверной головки
(9)	Переключатели выбора ручной коррекции скорости ускоренного перемещения
(10)	Переключатели выбора направления подачи	Индикаторная лампа исходного положения по осям X, Z (одна сторона)
(11)	Переключатель выбора режима ввода коррекций
(12)	Переключатель выбора режима запоминания
(13)	Переключатель выбора режима MDI
(14)	Переключатель выбора режима толчковой подачи
(15)	Переключатель выбора режима ручного ускоренного перемещения
(16)	Переключатель выбора режима ручного возвращения в исходное положение
(17)	Переключатель выбора режима отдельного кадра
(18)	Переключатель выбора режима пропуска произвольного кадра
(19)	Переключатель выбора режима остановки произвольной программы	Мерцание : Остановка программы
(20)	Переключатель выбора режима проверки программы
(21)	ВКЛ/ВЫКЛ рабочего освещения
(22)	Переключатель сброса сигнализации	Индикаторная лампа сигнализации
(23)	Автоматический переключатель транспортера для удаления стружки		
(24)	Переключатель прямого движения транспортера для удаления стружки		
(25)	Переключатель останова транспортера для удаления стружки		
(26)	Переключатель обратного движения транспортера для удаления стружки		
(27)	Переключатели ОТКРЫТИЯ/ЗАКРЫТИЯ фронтальной двери (Переключатели ОТКРЫТИЯ/ЗАКРЫТИЯ задвижки : спец. загрузчика)	Индикаторная лампа закрытия фронтальной двери (одна сторона)	
(28)	Переключатель выбора режима оси C/Вращения шпинделя	Индикаторная лампа режима оси C	
(29)	Переключатель выбора ручной подачи по оси C		
(30)	Переключатель вращения влево по оси C		
(31)	Переключатель вращения вправо по оси C	Индикаторная лампа исходного положения по оси C	
(32)	Переключатель ВКЛ/ВЫКЛ для СОЖ 1
(33)	Переключатель ВКЛ/ВЫКЛ для СОЖ 2		
(34)	Переключатель выбора ручной коррекции скорости вращающегося инструмента		
(35)	Переключатель прямого движения вращающегося инструмента		
(36)	Переключатель остановки вращающегося инструмента		
(37)	Переключатель обратного движения вращающегося инструмента		
(38)	Переключатель выбора ручной коррекции скорости вращения шпинделя
(39)	Переключатель прямого вращения шпинделя
(40)	Переключатель остановки шпинделя
(41)	Переключатель обратного вращения шпинделя
(42)	Переключатель толчкового вращения шпинделя	Индикаторная лампа ориентации шпинделя

4 РУЧНОЙ РЕЖИМ ВСПОМОГАТЕЛЬНОГО ПУЛЬТА УПРАВЛЕНИЯ

4-1 Переключатели перемещения системы координат заготовки (опция)

Между запрограммированной системой координат заготовки и системой координат, установленной при помощи команды G50, или автоматической системой координат могут иметься различия.

Здесь этот режим может сдвинуть установленную систему координат путем задания величины смещения в памяти смещения рабочей системы координат.

Система координат может быть смещена только в направлении оси Z.

Смещение в направлении оси X невозможно.

НАЖАТЬ : ЗАПИСАТЬ	< Действует > При задании величины смещения системы координат заготовки, установите переключатель в положение ДЕЙСТВУЕТ (правая сторона).
НАЖАТЬ : ЗАПИСАТЬ	< Не действует > После задания величины смещения системы координат заготовки или при ненадобности задания, установите переключатель в положение НЕ ДЕЙСТВУЕТ (левая сторона). В обычных условиях переключатель следует устанавливать в недействующее положение.

Установите [Переключатель перемещения системы координат заготовки] в положение ВКЛЮЧЕНИЯ.

Переместите инструмент в требуемое для смещения положение.

Нажмите на [Переключатель перемещения системы координат заготовки].

Это положение является абсолютным адресом начала программы (Z0).

Для автоматической установки нового абсолютного адреса начала программы следует сместить инструмент только в направлении оси Z от исходной позиции.

После ввода установите [Переключатель перемещения системы координат заготовки] в положение ВЫКЛЮЧЕНИЯ.

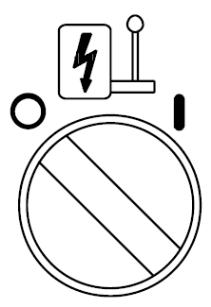

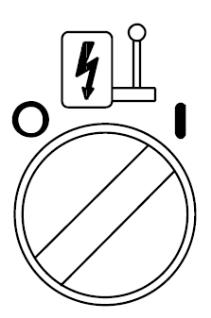

4-2 Переключатель автоматического выключения питания (опция)

	< Действует > Как только выполняются условия при том, что переключатель установлен в положение ДЕЙСТВУЕТ (справа), питание автоматически выключается после истечения установленного для таймера времени. Условия: (1) Когда счетчик запущен. (2) Когда рабочий цикл подходит к концу. (3) Когда заканчивается время цикла. (4) Если извне поступает команда на автоматическое выключение питания.
	< Не действует > Когда переключатель установлен в положение НЕ ДЕЙСТВУЕТ (слева), функция автоматического выключения питания игнорируется.

4-3 Переключатель пускового переключателя цикла (опция)

Этот переключатель служит для смены автоматического режима любым из [Пусковых переключателей цикла], в том случае, если пусковой переключатель цикла в дополнение к основному пульту управления предусмотрен также и на вспомогательном пульте управления. [Пусковой переключатель цикла] на основном пульте управления устанавливается переключением на MAIN (ОСНОВНОЙ), а на вспомогательном - переключением на SUB (ВСПОМОГАТЕЛЬНЫЙ).

4-4 Переключатель снятия блокировки входной двери (опция)

При нажатии на этот переключатель происходит разблокирование фронтальной двери.

5 УСТРОЙСТВО ЧПУ

В этом параграфе содержатся основные сведения относительно работы устройства ЧПУ (числовое программное управление).

Более подробное описание можно найти в Руководстве по эксплуатации производителя устройства ЧПУ.

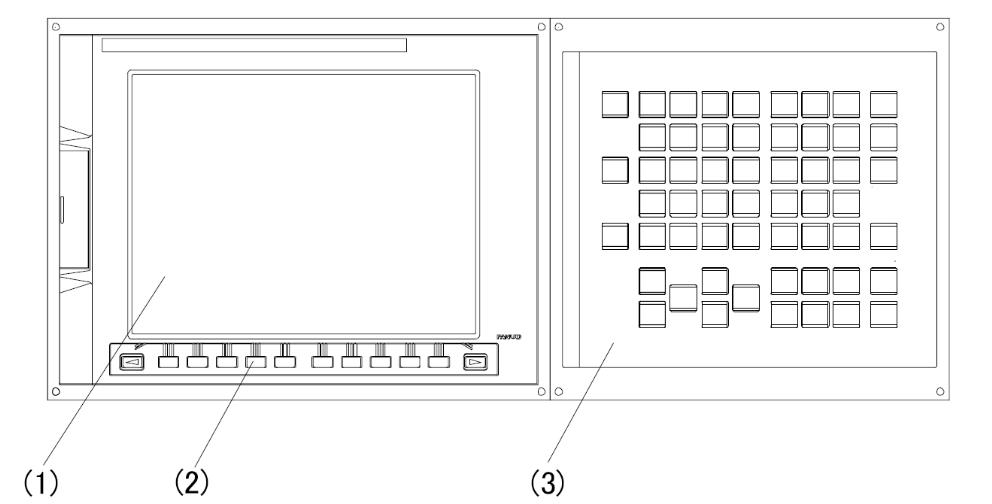

5-1 LCD/MDI-панель

На передней панели станка располагается ЖК-дисплей, который обладает функцией индикации для аппаратуры управления устройства ЧПУ и MDI панели, что позволяет редактировать программы и выполнять кнопочный ввод для установки параметров и т.д.

1. Стандартный

(1) ЖК-дисплей

(2) Программируемая клавиша

(3) MDI (ручной ввод данных), малый размер

2. Функция диалогового программирования

(1) ЖК-дисплей

(2) Программируемая клавиша

(3) MDI (ручной ввод данных), стандартный размер

5-2 LCD/MDI-панель

ЖК дисплей представлен как экран редактирования программы.

При помощи функциональных и программируемых клавиш могут быть выбраны различные экраны меню. При просмотре каждого меню на экране можно без труда разобраться в состоянии устройства ЧПУ и станка.

Функции просмотра заключаются в следующем.

1. Индикатор состояния

2. Отображение кнопочного ввода

3. Номер программы, номер последовательности

4. Отображение сигналов

5. Отображение предупреждающего сообщения

6. Показ текущего положения

7. Показ положения в целом

8. Отображение значения команды

9. Установка

10. Отображение значение смещения инструмента

11. Отображение содержания программы

12. Настройка и отображение параметров

13. Показ результатов самодиагностики

14. Общие переменные пользовательских макросов

15. Отображение сообщения оператору, внешнего сообщения оператору, внешнего сообщения об аварийной ситуации

16. Отображение фактической скорости подачи резки и скорости вращения шпинделя

17. Экран проверки программы

18. Отображение истории аварийных сигналов

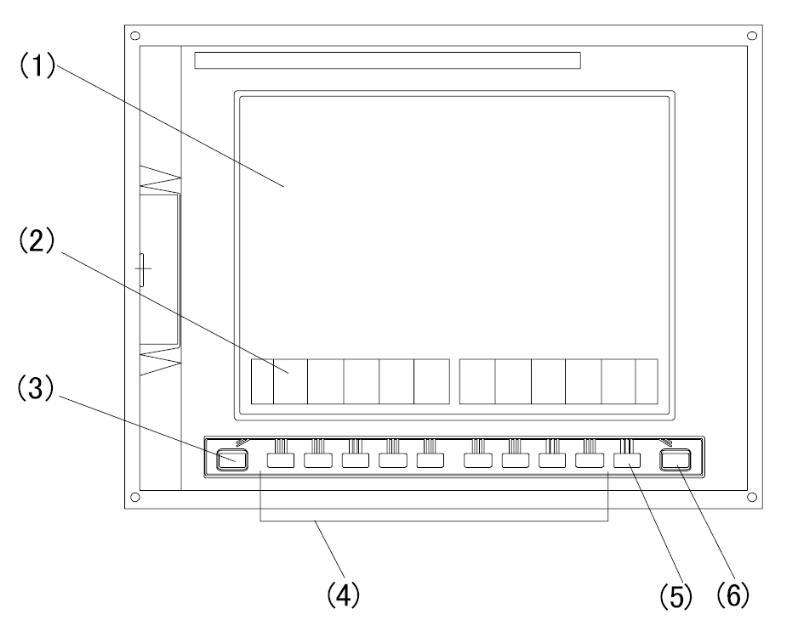

5-3 Программируемые клавиши

Программируемые клавиши имеют различные функции, в соответствии с применением.

Функции программируемых клавиш отображаются в нижней части экрана.

1. Стандартный

(1) ЖК-дисплей (2) Меню (3) Клавиша возвращения в меню

(4) Программируемые клавиши для выбора секции (5) Клавиша выбора действия (6) Постоянная клавиша меню

2. Функция диалогового программирования

(1) ЖК-дисплей (2) Меню (3) Клавиша возвращения в меню

(4) Программируемые клавиши для выбора секции (5) Клавиша выбора действия (6) Постоянная клавиша меню

Порядок отображения на экране

(1) При выборе [Функциональной клавиши] на панели MDI отображается меню выбора секции, относящейся к ее функции.

(2) При нажатии [Программируемой клавиши для выбора секции] появится экран ее секции. При отсутствии меню секции для отображения, нажмите [Постоянную клавишу меню].

(3) Нажмите [Клавишу выбора действия] при показе экрана секции для того, чтобы отобразить содержание для выбора действия.

(4) При возвращении в меню для выбора секции, нажмите [Клавишу возвращения в меню].

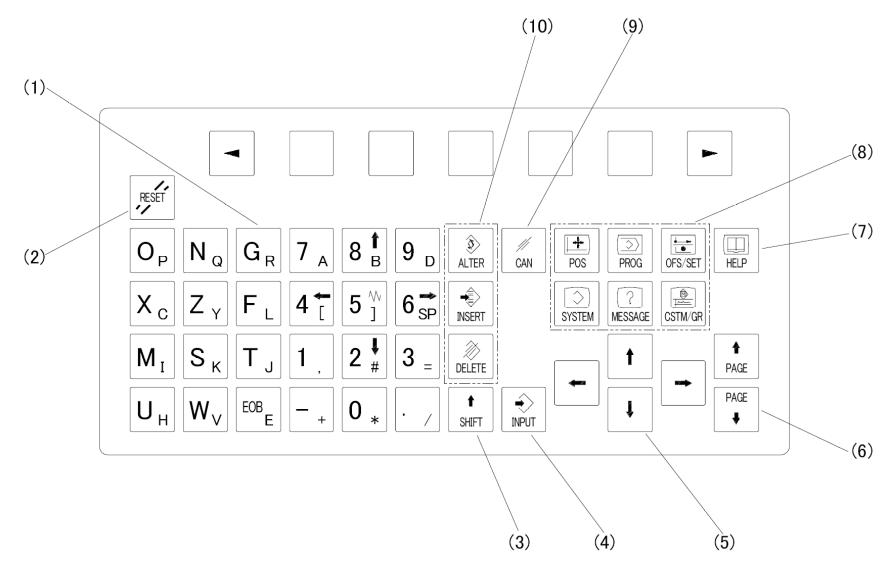

5-4 MDI-панель

1. Широкий тип

(1) Адресные/Цифровые клавиши (2) Клавиша сброса (3) Клавиша регистра (4) Клавиша ввода (5) Клавиши управления курсором

(6) Клавиши перелистывания страниц (7) Клавиша вызова помощи (8) Функциональные клавиши (9) Клавиша отмены (10) Клавиши ввода коррекции
