4 Формирование кулачков зажимного патрона
4-1 Зажим поверхности внешнего диаметра

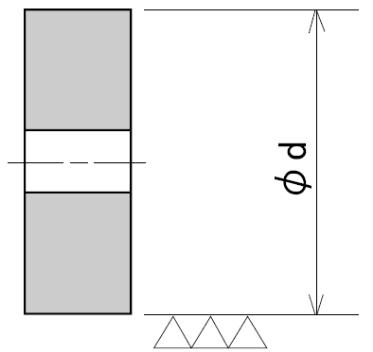

1. Формовочный пуансон
|
Подготовка формовочного пуансона. Поверхность пуансона должна быть обработана до шероховатости 6,3 или менее. |
2. Выбор режима вращения шпинделя (опция)
|
< Многошпиндельное управление > Нажмите [Переключатель выбора режима оси C/Вращения шпинделя] и выключите индикаторную лампу. |
3. Выбор режима ручной подачи
|
Осуществляется при нажатии на [Переключатель выбора ручной подачи по каждой оси] из [Переключателей выбора режима]. |
4. Индексация расточного резца
|
Нажмите на [Переключатель индексации револьверной головки] для индексации расточного резца или установите расточной резец в револьверную головку. |
|
|
|
|
5. Разожмите кулачки патрона
|
Нажмите на [Ножной переключатель зажима/разжима кулачков зажимного патрона] для того, чтобы разжать кулачки патрона. |
|
|
6. Закрытие фронтальной двери
|
Закройте фронтальную дверь. |
7. Выбор движения
|
Выберите величину хода при помощи [Переключателя увеличения ручной подачи]. |
8. Запуск шпинделя
|
Нажмите [Переключатель прямого движения шпинделя] для вращения шпинделя. |
|
Выберите соответствующую скорость при помощи [Переключателя выбора ручной коррекции скорости ускоренного перемещения]. |
9. Формирование диаметра пуансона.
|
Маховик подает суппорт для формирования кулачка. Установите размер диаметра D в мм, чтобы захват оказался приблизительно в середине максимального хода кулачка. Диаметр пуансона: диаметр d Диаметр D = диаметр d + (макс. ход кулачка) / 2 |
10. Остановка шпинделя
|
Нажмите на [Переключатель остановки шпинделя], чтобы остановить шпиндель. |
11. Открытие фронтальной двери
|
Откройте фронтальную дверь. |

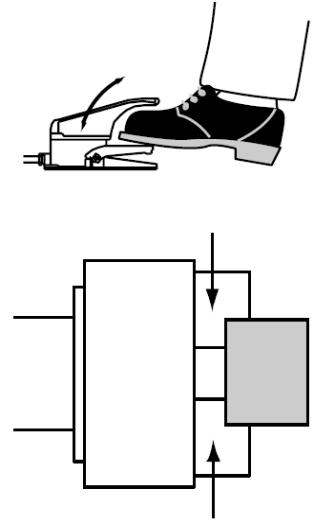

12. Зажатие пуансона
|
Прижмите пуансон к переднему торцу зажимного патрона и нажмите на [Ножной переключатель зажима/разжима кулачков зажимного патрона] для зажима пуансона таким образом, чтобы не произошло его наклона в кулачках патрона. |
|
13. Закрытие фронтальной двери
|
Закройте фронтальную дверь. |

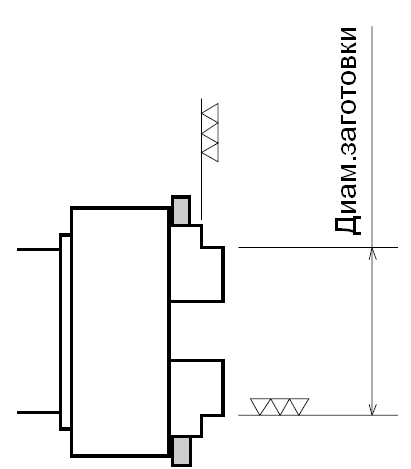

14. Формирование кулачка
|
Формирование кулачка следует осуществлять, регулируя вращение шпинделя и подачу [Маховика (электронного маховика)]. При этом обработка кулачка должна осуществляться до достижения диаметра зажима заготовки и шероховатости поверхности 6,3 или менее. |
15. Остановка шпинделя
|
Нажмите на [Переключатель остановки шпинделя], чтобы остановить шпиндель. |
16. Открытие фронтальной двери
|
Откройте фронтальную дверь. |
17. Извлечение пуансона
|
Нажмите на [Ножной переключатель зажима/разжима кулачков зажимного патрона] для того, чтобы разжать патрон и извлечь пуансон. |
18. Зажим заготовки
|
Нажмите на [Ножной переключатель зажима/разжима кулачков зажимного патрона] для того, чтобы зажать заготовку в патроне. При этом следует повторить операцию разжима/зажима и проверить ход кулачка и условие зажима заготовки. |

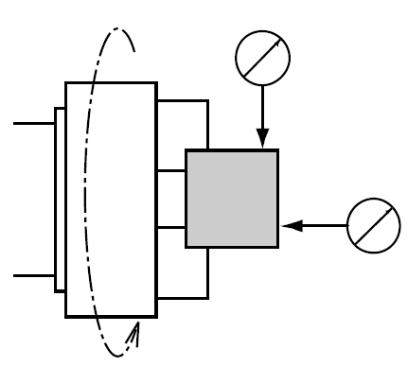

19. Проверка биения заготовки
|
Установите циферблатный индикатор на револьверной головке и приведите в соприкосновение циферблатные индикаторы с внешним диаметром заготовки и торцом. |
|
Выберите скорость вращения шпинделя при помощи [Селектора ручной коррекции скорости вращения шпинделя]. Выберите низкую скорость. |
|
Во время вращения шпинделя на низкой скорости проверьте биение заготовки. |
4-2 Зажим поверхности внутреннего диаметра

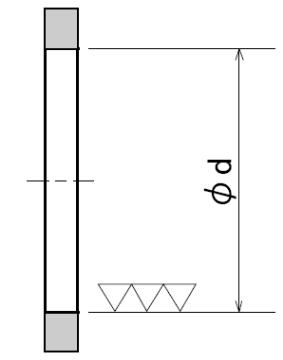

1. Формовочное кольцо
|
Подготовьте формовочное кольцо. Поверхность кольца должна быть обработана до шероховатости 6,3 или менее. |
2. Выбор режима вращения шпинделя (опция)
|
< Многошпиндельное управление > Нажмите [Переключатель выбора режима оси C/Вращения шпинделя] и выключите индикаторную лампу. |
3. Выбор режима ручной подачи
|
Осуществляется при нажатии на [Переключатель выбора ручной подачи по каждой оси] из [Переключателей выбора режима]. |
4. Индексация расточного резца
|
Нажмите на [Переключатель индексации револьверной головки] для индексации контурного резца или установите контурный резец в револьверную головку. |
|
|

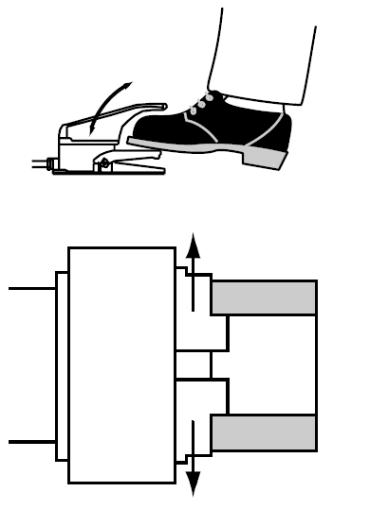

5. Разожмите кулачки патрона
|
Нажмите на [Ножной переключатель зажима/разжима кулачков зажимного патрона] для того, чтобы сомкнуть (внутрь) кулачки патрона. |
|
|
6. Закрытие фронтальной двери
|
Закройте фронтальную дверь. |
7. Выбор движения
|
Выберите величину хода при помощи [Переключателя увеличения ручной подачи]. |
8. Запуск шпинделя
|
Нажмите [Переключатель прямого движения шпинделя] для вращения шпинделя. |
|
Выберите соответствующую скорость при помощи [Переключателя выбора ручной коррекции скорости ускоренного перемещения]. |

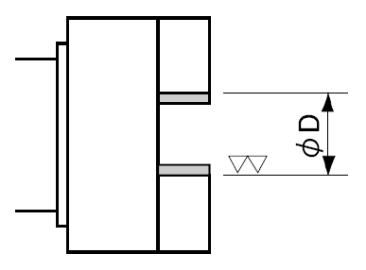

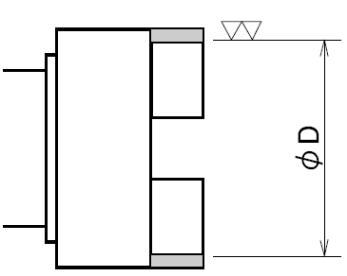

9. Формирование диаметра кольца.
|
Маховик подает суппорт для формирования кулачка. Установите размер диаметра D в мм, чтобы захват оказался приблизительно в середине максимального хода кулачка. Диаметр пуансона: диаметр d Диаметр D = диаметр d - (макс. ход кулачка) / 2 |
10. Остановка шпинделя
|
Нажмите на [Переключатель остановки шпинделя], чтобы остановить шпиндель. |
11. Открытие фронтальной двери
|
Откройте фронтальную дверь. |
12. Зажатие пуансона
|
Прижмите кольцо к переднему торцу зажимного патрона и нажмите на [Ножной переключатель зажима/разжима кулачков зажимного патрона] для зажима кольца таким образом, чтобы не произошло его наклона в кулачках патрона. |
|
13. Закрытие фронтальной двери
|
Закройте фронтальную дверь. |

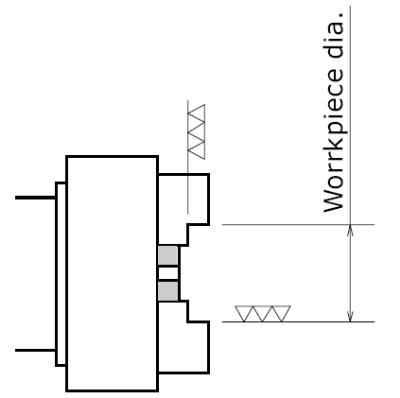

14. Формирование кулачка
|
Формирование кулачка следует осуществлять, регулируя вращение шпинделя и подачу [Маховика (электронного маховика)]. При этом обработка кулачка должна осуществляться до достижения диаметра зажима заготовки и шероховатости поверхности 6,3 или менее. |
15. Остановка шпинделя
|
Нажмите на [Переключатель остановки шпинделя], чтобы остановить шпиндель. |
16. Открытие фронтальной двери
|
Откройте фронтальную дверь. |

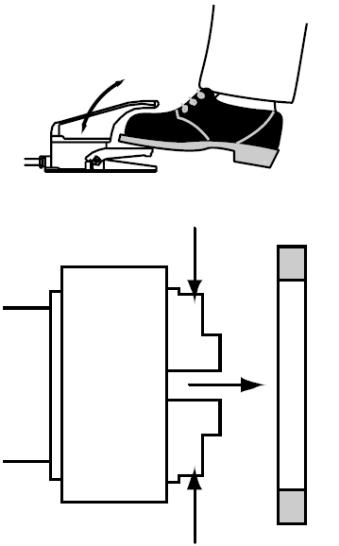

17. Извлечение кольца
|
Нажмите на [Ножной переключатель зажима/разжима кулачков зажимного патрона] для того, чтобы разжать патрон и извлечь кольцо. |
18. Зажим заготовки
|
Нажмите на [Ножной переключатель зажима/разжима кулачков зажимного патрона] для того, чтобы зажать заготовку в патроне. При этом следует повторить операцию разжима/зажима и проверить ход кулачка и условие зажима заготовки. |

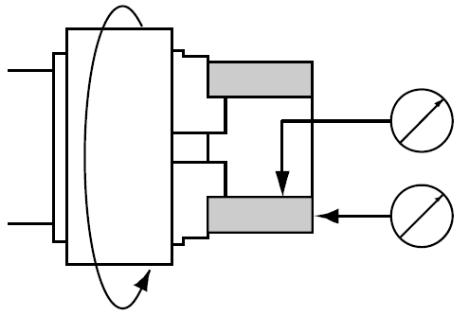

19. Проверка биения заготовки
|
Установите циферблатный индикатор на револьверной головке и приведите в соприкосновение циферблатные индикаторы с внешним диаметром заготовки и торцом. |
|
Выберите скорость вращения шпинделя при помощи [Селектора ручной коррекции скорости вращения шпинделя]. Выберите низкую скорость. |
|
Во время вращения шпинделя на низкой скорости проверьте биение заготовки. |
