9 Система охлаждающей жидкости

ВНИМАНИЕ!

При выпуске охлаждающей жидкости необходимо закрыть фронтальную дверь.

Закройте вручную фронтальную дверь.

В том случае, если предусмотрен загрузчик, для закрытия задвижки нажмите [Переключатель закрытия задвижки].

Когда фронтальная дверь находится в закрытом состоянии, загорается [Индикаторная лампа закрытия фронтальной двери].

ПРИМЕЧАНИЕ: Для силового типа (опция), см. пункт 4-4.

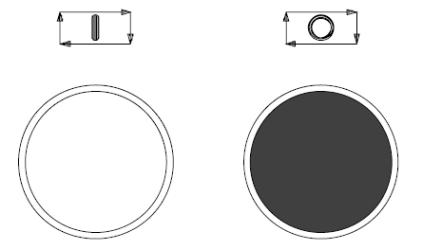

При нажатии [Переключателя ВКЛ/ВЫКЛ для СОЖ 1], этот переключатель загорается и вся охлаждающая жидкость выпускается из двух позиций держателя револьверной головки и передней части шпиндельной бабки.

При повторном нажатии на [Переключатель ВКЛ/ВЫКЛ для СОЖ 1] лампа переключателя гаснет и подача охлаждающей жидкости прекращается.

ВНИМАНИЕ!

• Не касайтесь транспортера для удаления стружки при его перемещении. Существует опасность защемления в транспортере и получения травм от контакта со стружкой.

• При запуске транспортера для удаления стружки необходимо закрыть фронтальную дверь.

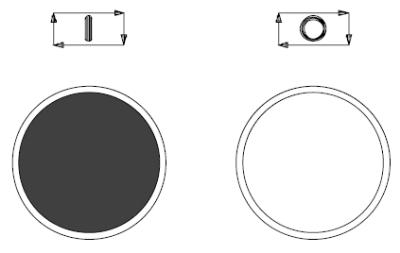

При нажатии на [Переключатель прямого движения транспортера для удаления стружки] загорается индикаторная лампа и транспортер начинает непрерывное движение вперед. Осуществляется выгрузка стружки в станке.

При нажатии на [Переключатель останова транспортера для удаления стружки] происходит остановка транспортера.

При нажатии на [Переключатель обратного движения транспортера для удаления стружки] транспортер перемещается в обратном направлении. Если отпустить переключатель, транспортер останавливается. Если в транспортер попала стружка, используйте этот режим.

Транспортер для удаления стружки может не двигаться, в зависимости от своего типа.

При нажатии на [Автоматический переключатель транспортера для удаления стружки] перед работой в автоматическом режиме, загорается индикаторная лампа.

Однако это не приводит к запуску транспортера.

При нажатии на [Пусковой переключатель цикла] транспортер для удаления стружки запускается одновременно с режимом программного управления, и он непрерывно перемещается вперед.

Нажатие на [Автоматический переключатель транспортера для удаления стружки] приводит к остановке транспортера.

При этом индикаторная лампа погасает.

Для возобновления работы транспортера следует нажать этот переключатель.

При нажатии на [Переключатель остановки подачи] транспортер для удаления стружки останавливается одновременно с режимом программного управления.

ПРЕДУПРЕЖДЕНИЕ

• Установите давление цилиндра в нижнем диапазоне усилия после сравнения допустимых усилий зажимного патрона с допустимым усилием цилиндра.

• Определите давление цилиндра для патрона после тщательного рассмотрения формы заготовки, ее размера, скорости вращения шпинделя, усилия резания и т.д., поскольку усилие резания может превысить усилие зажима при обработке деформированной заготовки, выступающего литника и заготовки с заусенцами.

• Если расстояние от торца патрона до точки зажима кулачка превышает стандартную высоту кулачка из мягкого металла, имеется опасность повреждения кулачков или болтов вследствие задействования заметного усилия.

• Следует тщательно продумать установку давления цилиндра для зажимного патрона, поскольку действующая центробежная сила в соответствии с увеличением скорости вращения шпинделя сокращает силу зажима.

• Используйте патрон при низкой допустимой скорости после сравнения допустимой скорости патрона с соответствующей скоростью цилиндра.

ПРЕДУПРЕЖДЕНИЕ

• При обработке прутковой заготовки не следует допускать ее установки таким образом, чтобы пруток выступал из заднего отверстия шпинделя. В том случае, если этого невозможно избежать, его следует зафиксировать при помощи люнета или устройства подачи прутка.

• При обработке прутка, если он выступает далеко за переднюю часть патрона, зафиксируйте его при помощи шпинделя задней бабки люнета, поскольку имеется опасность смещения из-за изгиба прутка.

• Запрещается осуществлять операцию ЗАЖИМА/РАЗЖИМА патрона во время вращения шпинделя. Следует обязательно остановить шпиндель до установки заготовки.

• При зажиме заготовки следует соблюдать особую осторожность, чтобы не зажать руки в патроне.

• Не следует использовать кулачок, по весу превышающий стандартный кулачок из мягкого металла, поскольку при чрезмерной центробежной силе усилие зажима уменьшается.

• Следует время от времени обновлять зажимную поверхность кулачка из мягкого металла, поскольку усилие зажима заготовки уменьшается при износе кулачка из мягкого металла под действием усилия зажима.

• Ежедневно смазывайте патрон. При недостаточной смазке происходит износ и уменьшение усилия зажима.

• Запрещается ударять по патрону или заготовке молотком и т. д. Срок службы патрона снижается и будут возникать проблемы.

Для того чтобы открыть дверь, поверните замок двери направо.

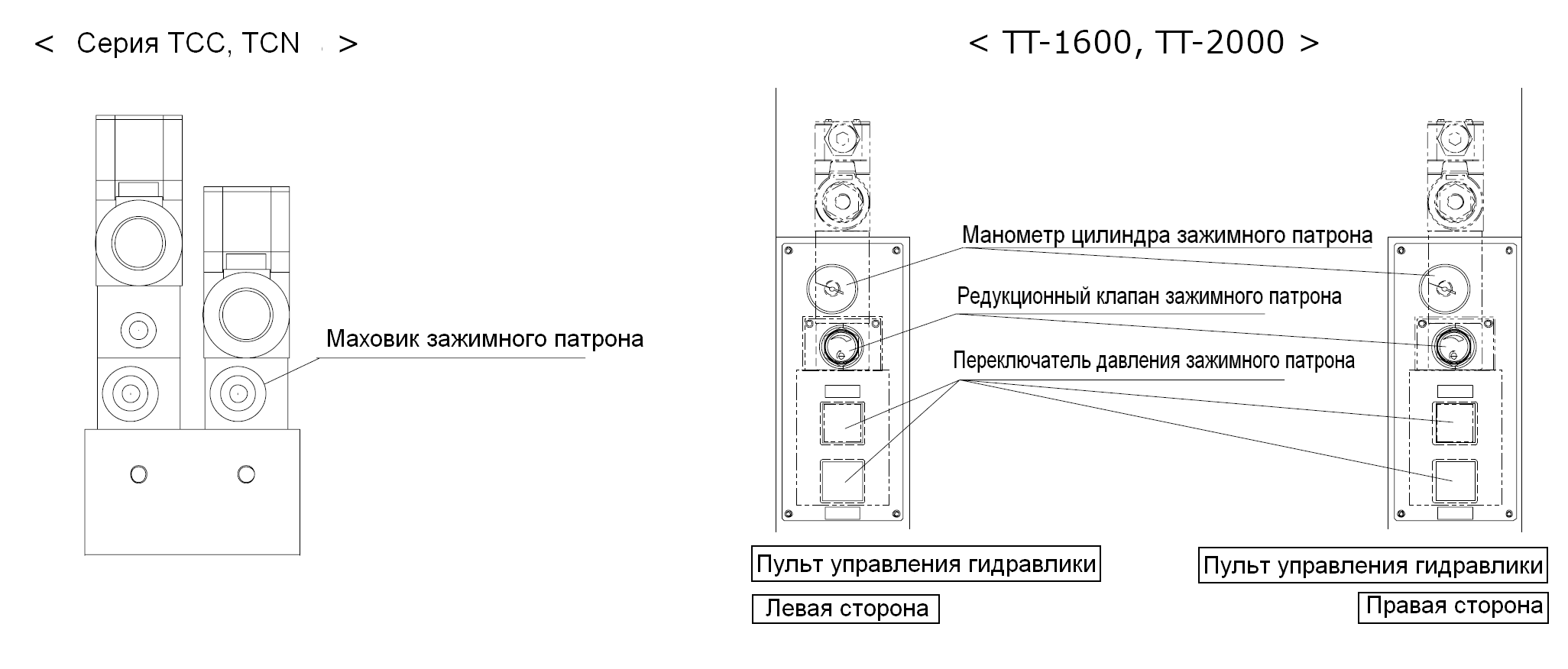

Если на маховике редукционного клапана установлена крышка, снимите ее.

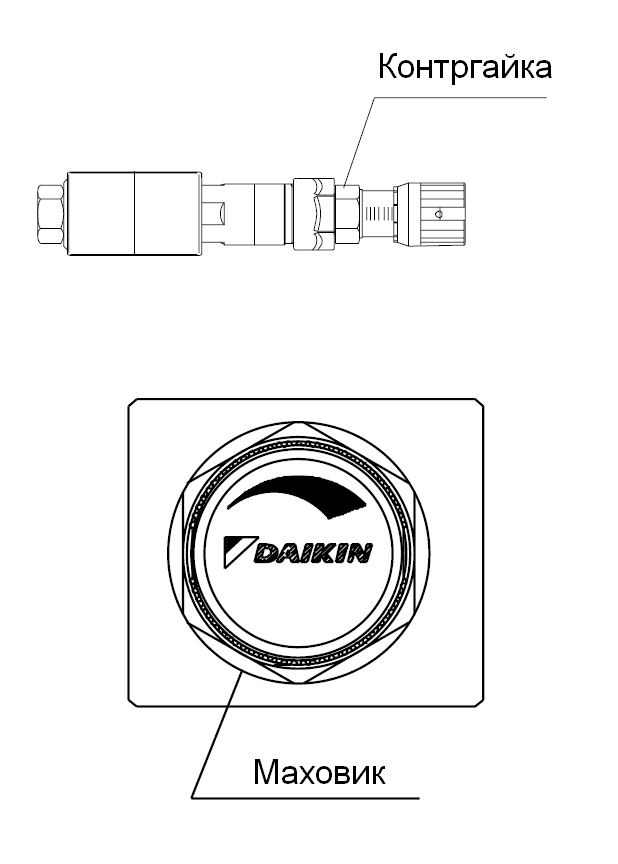

Ослабьте контргайку [Редукционного клапана] против часовой стрелки и поверните рукоятку для регулировки давления, наблюдая за показаниями манометра.

По часовой стрелке: Повышение давления

Против часовой стрелки: Понижение давления

Установка: с 0,8 до 2,5 МПа

Перед тем как устанавливать соответствующее давление для зажимного патрона следует разобраться в устройстве системы зажимных приспособлений.

< 1-позиционный переключатель >

Несколько раз повторите операции зажима/разжима кулачков патрона путем нажатия на педаль, чтобы убедиться в правильном срабатывании этих кулачков.

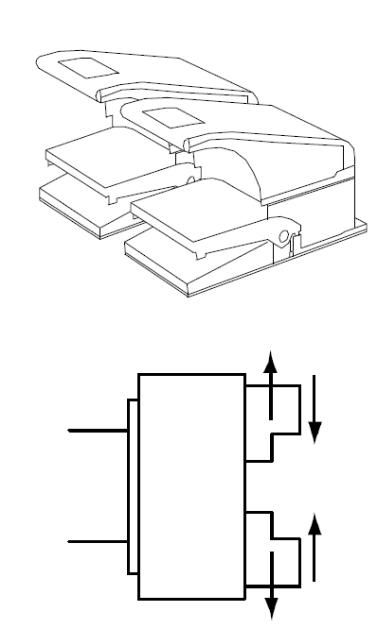

< 2-позиционный переключатель >

Попеременно нажимайте на левый ножной переключатель (зажим) и правый ножной переключать (разжим), чтобы проверить зажим/разжим кулачков патрона.

Зафиксируйте контргайку [Редукционный клапан] путем ее поворота по часовой стрелке.

Если на рукоятке редукционного клапана предусматривается крышка, установите ее.

Закройте дверь и заприте дверной замок.

Ключ от дверного замка должен храниться у руководителя службы техники безопасности.
