8 Задняя бабка *Не включая серии tt.

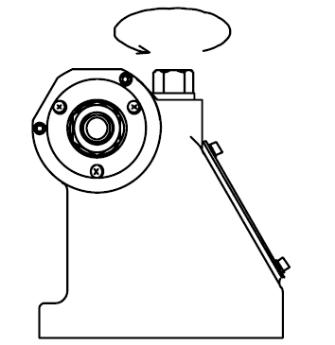

Для того чтобы разжать заднюю бабку, необходимо ослабить [Зажимный болт], расположенный в верхней части задней бабки.

Размещение задней бабки следует выполнять с учетом длины заготовки, величины выступа шпинделя задней бабки, интерференции револьверной головки и т.д.

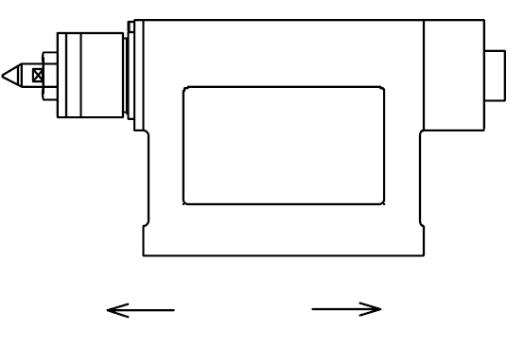

Вручную установите заднюю бабку в положение шкалы, обозначающей зону перемещения задней бабки.

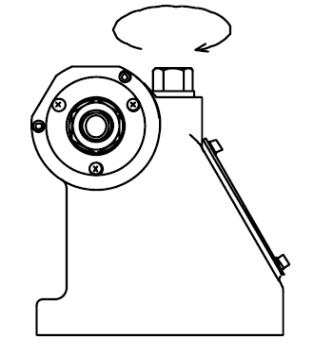

Затяните [Зажимный болт], расположенный в верхней части задней бабки.

ВНИМАНИЕ!

Проявляйте особую осторожность, чтобы не зажать руку между шпинделем задней бабки и заготовкой.

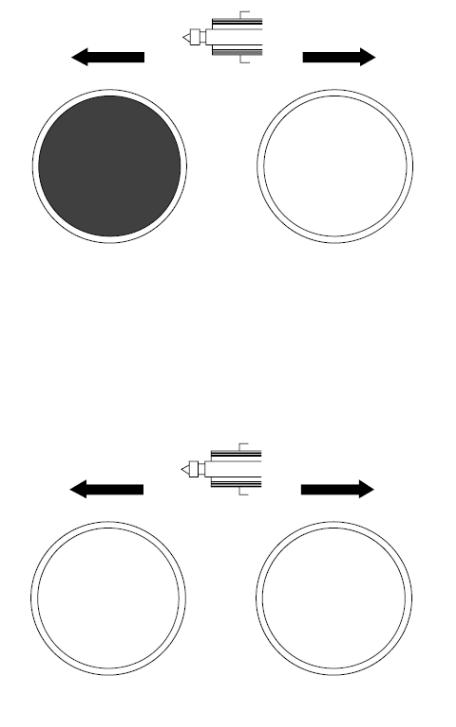

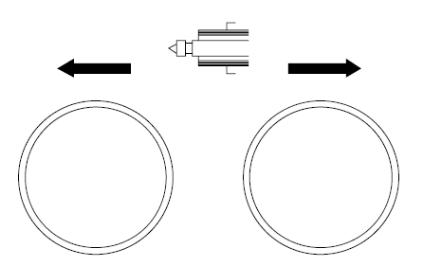

При нажатии [Переключателя прямого движения шпинделя задней бабки] задняя бабка перемещается вперед (влево).

При этом для смены направления перемещения на противоположное следует нажать [Переключатель обратного движения шпинделя задней бабки].

При перемещении шпинделя задней бабки в прямом направлении загорается лампа.

При соответствующем зажатии центра заготовки в шпинделе задней бабки с функцией М, загорается лампа.

Пока [Переключатель обратного движения шпинделя задней бабки] удерживается в нажатом состоянии, задняя бабка перемещается назад (вправо).

Если отпустить переключатель, произойдет остановка задней бабки.

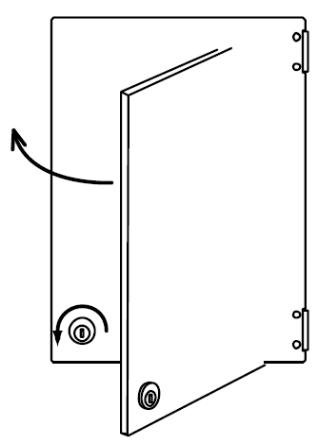

Для того чтобы открыть дверь, поверните замок двери направо.

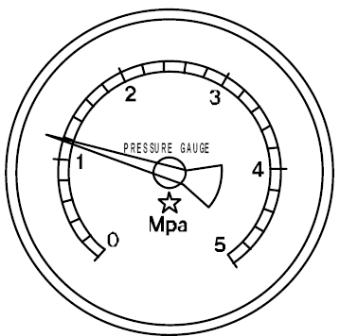

При смещенном в прямом направлении шпинделе задней бабки, [Манометр] показывает текущее давление задней бабки.

При смещении в обратную сторону давление не указывается.

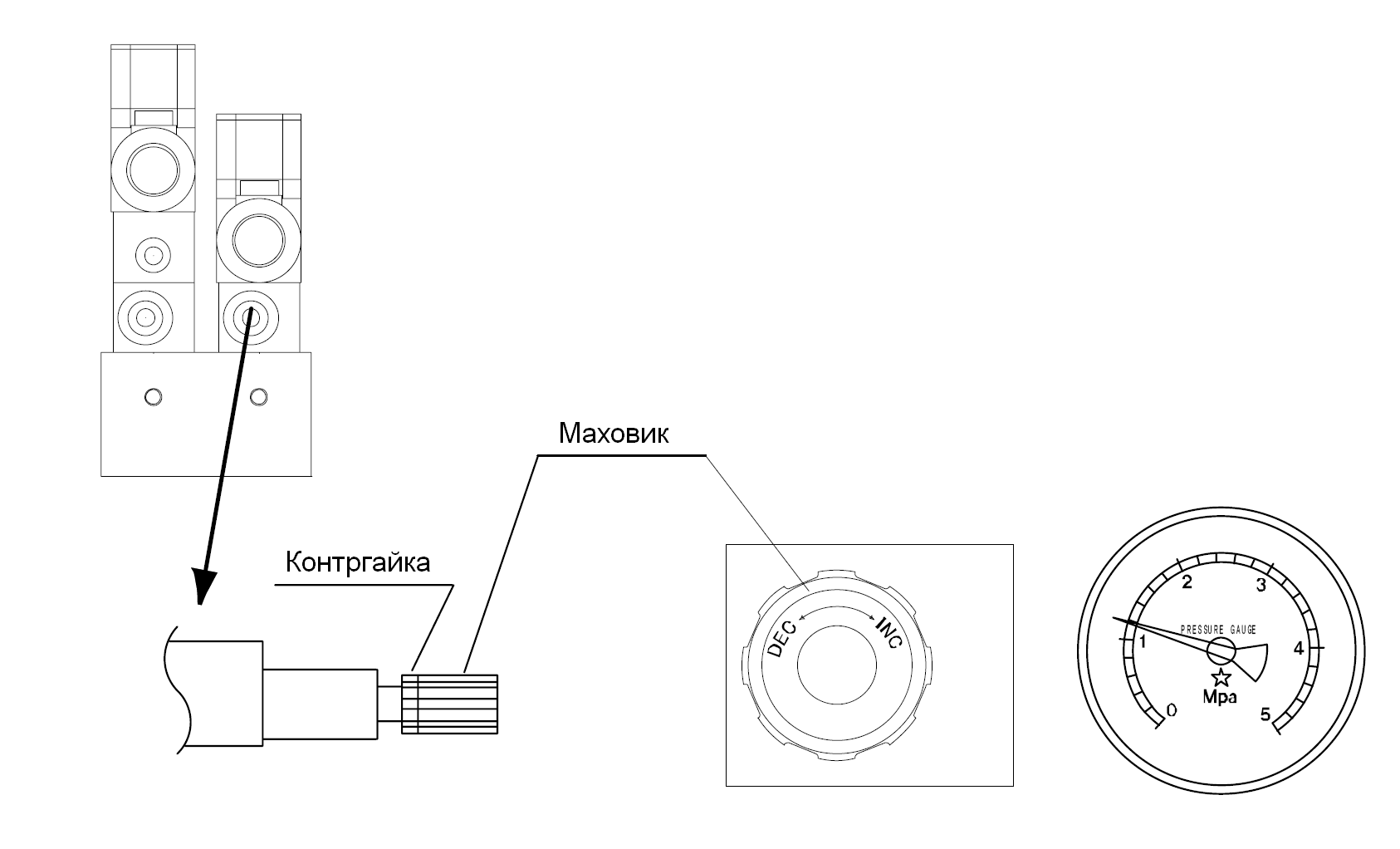

Ослабьте контргайку [Редукционного клапана] против часовой стрелки и поверните регулировочный винт для регулировки давления, наблюдая за показаниями манометра. ДЛЯ СПРАВКИ: [РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СТАНКА

Глава D, 7-2 Усилие шпинделя задней бабки]

По часовой стрелке (INC): Повышение давления

Против часовой стрелки (DEC): Понижение давления

Установите с 0,8 до 0,2 МПа

Зафиксируйте контргайку [Редукционного клапана].

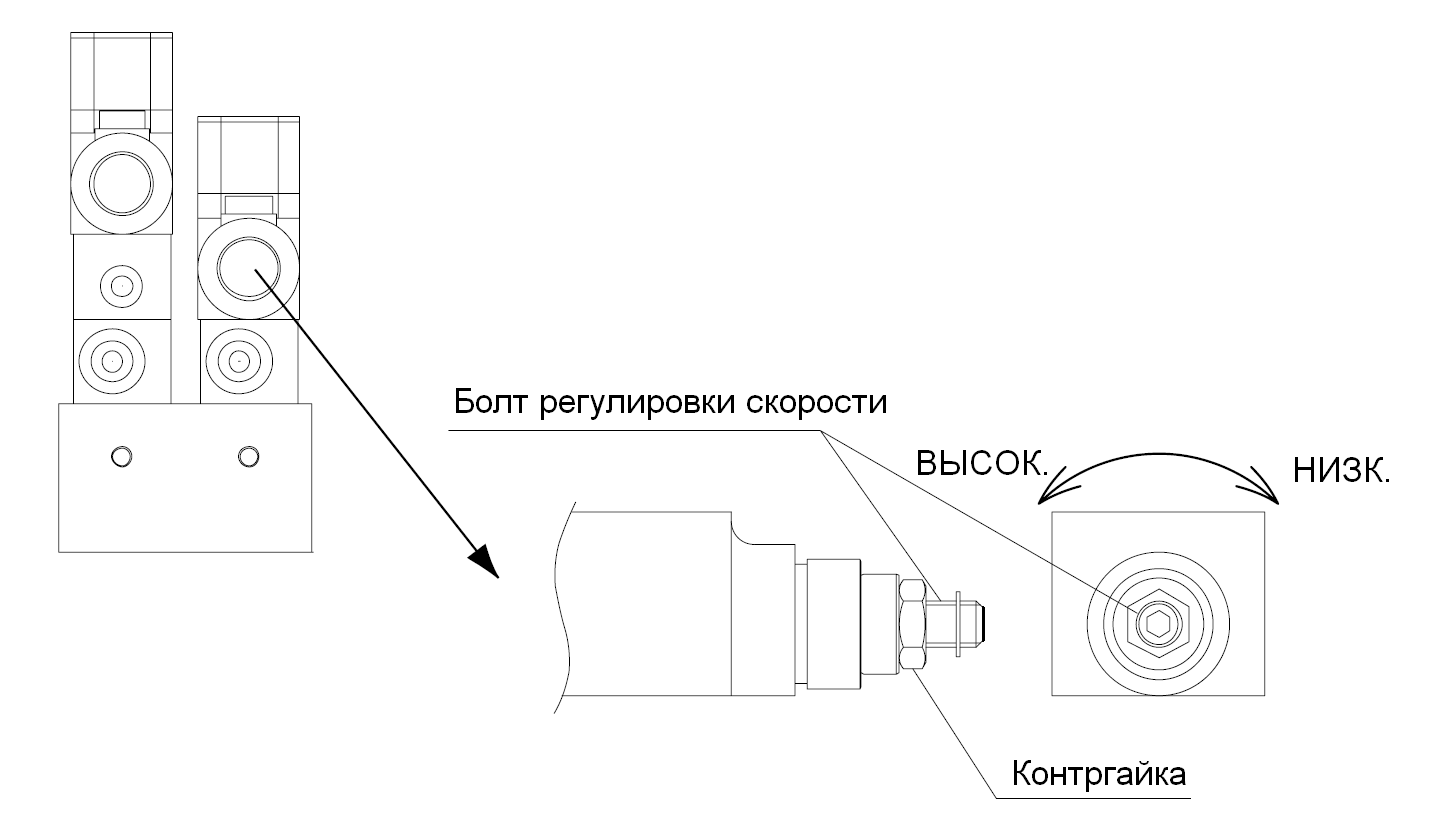

Ослабьте контргайку регулятора скорости движения, повернув ее влево, чтобы отрегулировать скорость при помощи поворота регулировочного винта.

По часовой стрелке: Медленно

Против часовой стрелки: Быстро

Переместите шпиндель задней бабки при соответствующей скорости, повторяя операцию перемещения шпинделя задней бабки ВПЕРЕД/НАЗАД и настраивая [Регулятор скорости движения].

После того как скорость шпинделя задней бабки будет отрегулирована, необходимо зафиксировать контргайку регулятора скорости движения.

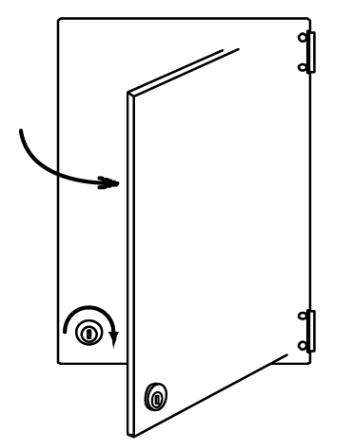

Закройте дверь и заприте дверной замок. Ключ от дверного замка должен храниться у руководителя службы техники безопасности.

Нажмите на [Переключатель обратного движения шпинделя задней бабки] для перемещения шпинделя бабки назад.

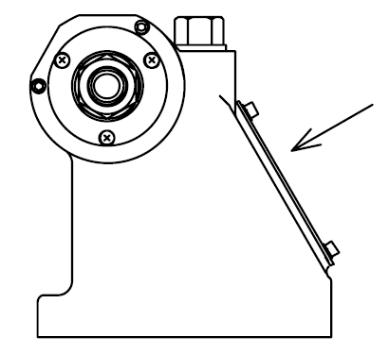

Снимите крышку задней бабки.

Ослабьте фиксирующий винт [Обратного упора], переместите упор в продольном направлении и зафиксируйте его в месте срабатывания концевого выключателя.

Как правило, это положение регулируется перед отправкой.

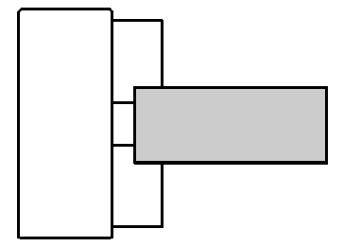

Зажмите заготовку в патроне.

Нажмите на [Переключатель прямого движения шпинделя задней бабки] для перемещения шпинделя задней бабки вперед и приведите вращающийся центр в соприкосновение с заготовкой.

Ослабьте фиксирующий винт [Прямого упора], переместите упор в продольном направлении и зафиксируйте его в месте срабатывания концевого выключателя.

При этом загорится [Переключатель прямого движения шпинделя задней бабки].

Регулировку упора передней стороны следует проводить так же часто, как меняется длина заготовки.

В том случае, если передний упор во время автоматической работы не соответствует, появится сигнала.

Нажмите [Переключатель обратного движения шпинделя задней бабки] для перемещения шпинделя бабки назад.

Установите крышку задней бабки на место.
