Этот режим используется при попытке как можно более скорого осуществления вращения по оси c.
1. Выбор режима оси C
|
Нажмите [Переключатель выбора режима оси C/Вращения шпинделя]. Загорится индикаторная лампа переключателя. В случае мигания индикаторной лампы переключателя следует выполнить возвращение оси C в исходное положение. |
2. Выбор режима
|
Осуществляется при нажатии на [Переключатель выбора режима ручного ускоренного перемещения] из [Переключателей выбора режима]. |
3. Выбор скорости подачи
|

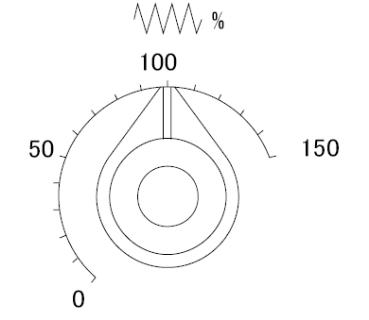

Выберите скорость при помощи [Переключателя выбора ручной коррекции скорости ускоренного перемещения]. |
ВНИМАНИЕ! |
Проявляйте особую осторожность при выборе ускоренного перемещения. В случае столкновения с другим оборудованием, чем больше повышение скорости, тем сильнее повреждения. |
4. Закрытие фронтальной двери
|
Закройте вручную фронтальную дверь.
Когда фронтальная дверь находится в закрытом состоянии, загорается [Индикаторная лампа закрытия фронтальной двери].
ПРИМЕЧАНИЕ: Для силового типа (опция), см. пункт 4-4. |
5. Выбор направления подачи
|
При нажатии [Переключателя вращения влево по оси C] или [Переключателя вращения вправо по оси C] из [Переключателей выбора направления подачи по оси C], ось C с выбранной скоростью поворачивается в направлении стрелки. Если отпустить переключатель, вращение оси C прекратится.
ПРИМЕЧАНИЕ: Даже в случае нажатия [Переключателя выбора направления подачи по оси C] при установке режима в режим вращения шпинделя, шпиндель не вращается. |
7-4 Толчковая подача согласно функции оси С (контроль оси Cs)
1. Выбор режима оси C
|
Нажмите [Переключатель выбора режима оси C/Вращения шпинделя]. Загорится индикаторная лампа переключателя. В случае мигания индикаторной лампы переключателя следует выполнить возвращение оси C в исходное положение. |
2. Выбор режима
|
Осуществляется при нажатии на [Переключатель выбора режима толчковой подачи] из [Переключателей выбора режима]. |
3. Выбор скорости подачи
|
Выберите скорость толчковой подачи при помощи [Переключателя выбора ручной коррекции скорости подачи]. Максимальная скорость: 1260 град./мин |
4. Закрытие фронтальной двери
|
Закройте вручную фронтальную дверь.
Когда фронтальная дверь находится в закрытом состоянии, загорается [Индикаторная лампа закрытия фронтальной двери].
ПРИМЕЧАНИЕ: Для силового типа (опция), см. пункт 4-4. |
5. Выбор направления подачи
|
При нажатии [Переключателя вращения влево по оси C] или [Переключателя вращения вправо по оси C] из [Переключателей выбора направления подачи по оси C], ось C с выбранной скоростью поворачивается в направлении стрелки. Если отпустить переключатель, вращение оси C прекратится.
ПРИМЕЧАНИЕ: Даже в случае нажатия [Переключателя выбора направления подачи по оси C] при установке режима в режим вращения шпинделя, шпиндель не вращается. |
7-5 Ручная подача согласно функции оси С (контроль оси Cs)
