7 Ось с: управление оси Cs (опция)
7-1 Направление вращения согласно функции оси С (контроль оси Cs)

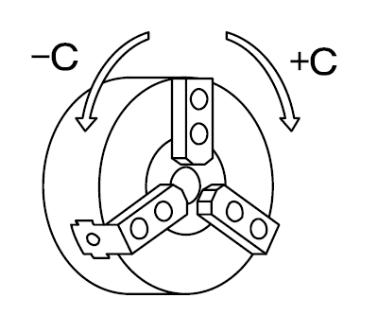

Ось вращения шпинделя называется осью C.
|
Вращение против часовой стрелки (CCW) ... –C Вращение по часовой стрелке (CW) ... +C |
ПРЕДУПРЕЖДЕНИЕ |
Следует закрыть фронтальную дверь при приведении в движение суппорта, шпинделя, передней бабки и т.д. Существует опасность получения травм вследствие вылета заготовки, стружки, или разбрызгивания охлаждающей жидкости и т.д. |
ВНИМАНИЕ! |
|
7-2 Ручное возвращение в исходное положение по оси C
Чтобы установить координацию оси C, необходимо после включения питания один раз выполнить возвращение оси C в исходное положение.
После этого до отключения питания в возвращении оси С в исходное положение нет необходимости.
1. Выбор режима оси C
|
Нажмите [Переключатель выбора режима оси C/Вращения шпинделя]. При этом загорится постоянно или начнет мигать индикаторная лампа переключателя.
При мигании: Координата оси С не установлена. Для установления координаты необходимо выполнить возвращение в исходное положение.
При непрерывном горении: Координата оси С установлена. В возвращении в исходное положение нет необходимости.
При погасании: Работает режим вращения шпинделя. |
2. Выбор режима
|
Осуществляется при нажатии на [Переключатель выбора режима ручного возвращения в исходное положение] из [Переключателей выбора режима]. |
3. Выбор скорости подачи
|
Выберите скорость при помощи [Переключателя выбора ручной коррекции скорости ускоренного перемещения]. |
(град./мин)
Скорость
Ось |
F0 |
25% |
50% |
100% |
Ось C |
400 |
1500 |
3000 |
6000 |
ВНИМАНИЕ! |
Проявляйте особую осторожность при выборе ускоренного перемещения. В случае столкновения с другим оборудованием, чем больше повышение скорости, тем сильнее повреждения. |
4. Закрытие фронтальной двери
|
Закройте вручную фронтальную дверь.
Когда фронтальная дверь находится в закрытом состоянии, загорается [Индикаторная лампа закрытия фронтальной двери].
ПРИМЕЧАНИЕ: Для силового типа (опция), см. пункт 4-4. |
5. Выбор направления подачи
|
При однократном нажатии [Переключателя вращения вправо по оси C] шпиндель будет вращаться до тех пор, пока ось С не выполнит возвращение в исходное положение. Для остановки шпинделя в ходе операции нажмите [Переключатель вращения влево по оси C].
ПРИМЕЧАНИЕ: Даже в случае нажатия [Переключателя выбора направления подачи по оси C] при установке режима в режим вращения шпинделя, шпиндель не вращается. |
6. Индикаторная лампа для завершения возвращения в исходное положение
|
При завершении процесса возвращения в исходное положение загорается индикаторная лампа [Переключателя вращения вправо по оси C]. |
7-3 Ускоренное перемещение согласно функции оси С (контроль оси Cs)
