Выберите любой из [Ручных режимов работы].
6. Выбор скорости вращения шпинделя
ПРЕДУПРЕЖДЕНИЕ |
Перед запуском шпинделя [Селектор ручной коррекции скорости вращения шпинделя] следует обязательно установить на левую сторону (-). Если он установлен на правую сторону (+), есть опасность мгновенного достижения высокой скорости вращения при запуске шпинделя. |
|
Желаемая скорость вращения шпинделя может быть выбрана при помощи [Селектора ручной коррекции скорости вращения шпинделя]. Повторно сопоставьте скорость вращения шпинделя данного станка с последующей скоростью. |
7. Закрытие фронтальной двери
|
Закройте вручную фронтальную дверь.
Когда фронтальная дверь находится в закрытом состоянии, загорается [Индикаторная лампа закрытия фронтальной двери]. |
8. Запуск шпинделя
|

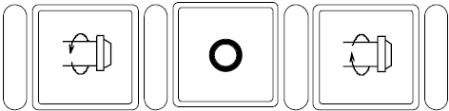

При нажатии [Переключателя прямого вращения шпинделя], шпиндель вращается против часовой стрелки, если смотреть со стороны переднего торца шпинделя. При этом его вращение происходит со скоростью, установленной при помощи [Селектора ручной коррекции скорости вращения шпинделя], и это отображается на ЖК-дисплее. Скорость вращения шпинделя изменяется при повороте [Селектора ручной коррекции скорости вращения шпинделя], даже если инструмент шпинделя уже находится в движении.
При нажатии [Переключателя обратного вращения шпинделя], шпиндель вращается по часовой стрелке, если смотреть со стороны переднего торца шпинделя.
< Условия запуска шпинделя > Шпиндель не запускается в следующем случае: (1) Аварийная остановка (2) Во время сброса. (3) Когда зажимной патрон сухой. (4) Во время программного останова и произвольной остановки. (5) Когда дверь не закрыта при действующих условиях блокировки фронтальной двери. ДЛЯ СПРАВКИ: [Глава B. 4 ФРОНТАЛЬНАЯ ДВЕРЬ]
ПРИМЕЧАНИЕ: При добавлении дополнительных характеристик условия могут отличаться от представленных выше. |
9. Остановка шпинделя
|
Шпиндель останавливается путем нажатия [Переключателя остановки шпинделя].
ПРИМЕЧАНИЕ: При изменении направления вращения остановку шпинделя следует выполнять один раз. |
10. Толчковое вращение шпинделя
|
При нажатии и удержании [Переключателя толчкового вращения шпинделя], шпиндель вращается в прямом направлении с постоянной скоростью. Если отпустить переключатель, шпиндель останавливается. |
6-2 ЗАЖИМ/РАЗЖИМ шпинделя
После остановки шпинделя патрон зажимается и разжимается путем нажатия на [Ножной переключатель зажима/разжима кулачков зажимного патрона], который располагается на полу.
ВНИМАНИЕ! |
Во время вращения шпинделя осуществление зажима/разжима патрона невозможно. |
1. Остановка шпинделя
|
Шпиндель останавливается путем нажатия [Переключателя остановки шпинделя]. |
2. Выбор способа зажима
Выбор способа зажима в патроне с панели MDI.
(1) Способ зажима поверхности внешнего диаметра
(2) Способ зажима поверхности внутреннего диаметра
ДЛЯ СПРАВКИ: [Глава C, 3 ВЫБОР СПОСОБА ЗАЖИМА]
3. Зажатие в зажимном патроне
|
Нажмите на [Ножной переключатель зажима/разжима кулачков зажимного патрона] |
|

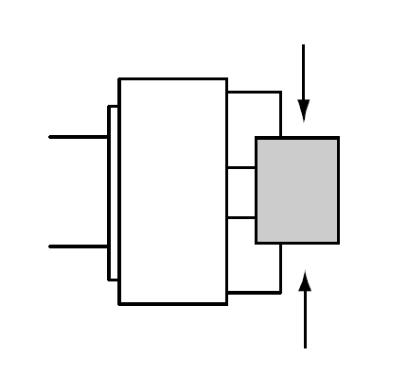

< Способ зажима поверхности внешнего диаметра > Кулачки зажимного патрона зажимают заготовку по направлению внутрь. |
|

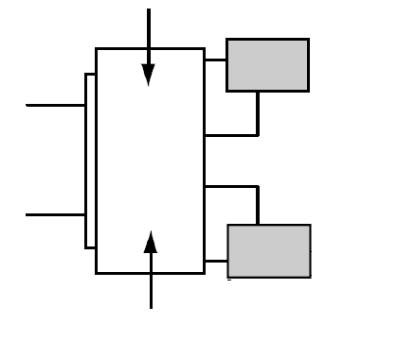

< Способ зажима поверхности внутреннего диаметра > Кулачки зажимного патрона зажимают заготовку по направлению наружу |
|
После зажима кулачков патрона загорается [Индикаторная лампа зажима патрона]. |
3. Разжимание зажимного патрона
|
Вновь нажмите на [Ножной переключатель зажима/разжима кулачков зажимного патрона]. |
|

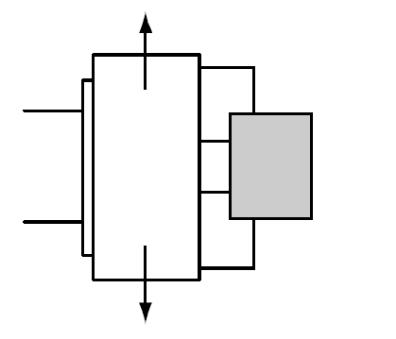

< Способ зажима поверхности внешнего диаметра > Кулачки зажимного патрона разжимают заготовку, двигаясь по направлению наружу. |
|

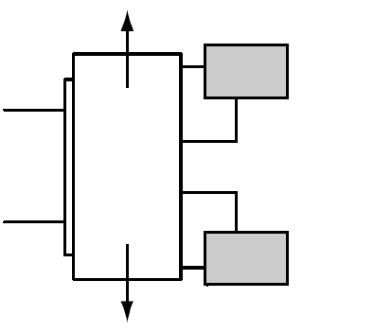

< Способ зажима поверхности внутреннего диаметра > Кулачки зажимного патрона разжимают заготовку, двигаясь по направлению внутрь. |
|
После разжима кулачков патрона [Индикаторная лампа зажима патрона] погасает. |
