Токарный станок с ЧПУ
TCC-2000
TCN-2000, TCN-2500
TT-1600, TT-2000
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
NC04030-116A
-
Настоятельно рекомендуется прочитать каждое руководство и в достаточной степени понять их содержание.
В дальнейшем эти руководства следует всегда держать под рукой для быстрого нахождения ответов на возникающие вопросы и для сверки.
СТАНКИ
ВАЖНАЯ ИНФОРМАЦИЯ
Обязательно прочитайте каждое руководство пользователя перед эксплуатацией станка. Обязательно соблюдайте правила техники безопасности, установленные в инструкции по эксплуатации, и указания предупреждающих надписей, нанесенных на станок. Игнорирование правил может повлечь за собой возникновение несчастного случая, приводящего к травме или смерти или неисправности станка. Имеется множество условий для действий [НЕ ПОДЛЕЖАЩИХ ВЫПОЛНЕНИЮ] или [ЗАПРЕЩЕННЫХ]. Если в инструкции по эксплуатации не указано, что действие [ПОДЛЕЖИТ ВЫПОЛНЕНИЮ], следовательно, подразумевается, что оно [НЕ ПОДЛЕЖИТ ВЫПОЛНЕНИЮ].
Настоящее руководство предназначено для людей, которые имеют базовые знания в области станков. Компания TAKISAWA не несет никакой ответственности за ущерб или аварии, возникающие из-за людей, не имеющих достаточных знаний или не обученных к работе со станками, которые пытаются эксплуатировать, обслуживать или программировать вышеупомянутое оборудование.
На некоторых иллюстрациях в руководстве по эксплуатации элементы представлены со снятой крышкой или дверью с целью продемонстрировать детали. В реальной ситуации, крышка или дверь должны быть установлены на своем месте.
Руководства должны храниться в легкодоступном месте, чтобы к ним всегда можно было обратиться, что будет способствовать более продуктивной эксплуатации станка и оборудования.
При возникновении потребности в дополнительной копии какой-либо из инструкций, следует связаться с Вашим посредником, сообщив ему количество необходимых инструкций по эксплуатации (или наименование модели, название руководства).
Настоящий станок может быть удержан на границе как стратегический товар, указанный в японском [Валютном Управлении И Управлении Внешней Торговли]. При экспорте или импорте настоящего станка еще до его покупки необходимо известить об этом местного поставщика или компанию TAKISAWA (Япония) и проверить, входит ли этот станок в список удерживаемых на границе товаров, или нет.
ОСНОВНЫЕ РАЗДЕЛЫ РУКОВОДСТВА |
ФУНКЦИЯ ПУЛЬТА УПРАВЛЕНИЯ
РАБОТА В РУЧНОМ РЕЖИМЕ
ЗАЖИМ
РАБОТА В АВТОМАТИЧЕСКОМ РЕЖИМЕ
СИГНАЛИЗАЦИЯ
ФУНКЦИЯ ПУЛЬТА УПРАВЛЕНИЯ
1 КОМПОНОВКА ЭКСПЛУАТАЦИОННОГО ОБОРУДОВАНИЯ 4
2 ОБОРУДОВАНИЕ ПУЛЬТА УПРАВЛЕНИЯ 8
3 ОБЩИЙ ПУЛЬТ УПРАВЛЕНИЯ 12
4 РУЧНОЙ РЕЖИМ ВСПОМОГАТЕЛЬНОГО ПУЛЬТА УПРАВЛЕНИЯ 15
5 УСТРОЙСТВО ЧПУ 18
1 УСТАНОВКА СТАНКА 4
2 АВАРИЙНАЯ ОСТАНОВКА 7
3 ОТКЛЮЧЕНИЕ ПИТАНИЯ 9
4 ФРОНТАЛЬНАЯ ДВЕРЬ 12
5 СУППОРТ 18
6 ШПИНДЕЛЬ 42
7 ОСЬ С: УПРАВЛЕНИЕ ОСИ Cs (ОПЦИЯ) 52
8 ЗАДНЯЯ БАБКА 64
9 СИСТЕМА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ 72
10 ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ (ОПЦИЯ) 74
1 ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ДЛЯ ЗАЖИМА 4
2 УСТАНОВКА УСИЛИЯ ЗАЖИМА 7
3 ВЫБОР СПОСОБА ЗАЖИМА 10
4 ФОРМИРОВАНИЕ КУЛАЧКОВ ЗАЖИМНОГО ПАТРОНА 13
1 РЕДАКТИРОВАНИЕ УПРАВЛЯЮЩЕЙ ПРОГРАММЫ 4
2 ПРОВЕРКА ПЕРЕД АВТОМАТИЧЕСКОЙ РАБОТОЙ 6
3 ИСПЫТАНИЕ УПРАВЛЯЮЩЕЙ ПРОГРАММЫ 8
4 ОБРАЩЕНИЕ К ПАМЯТИ 13
5 УПРАВЛЕНИЕ С MDI 16
6 ПЕРЕКЛЮЧАТЕЛИ, ИСПОЛЬЗУЕМЫЕ ПРИ РАБОТЕ В АВТОМАТИЧЕСКОМ РЕЖИМЕ 18
7 РУЧНОЕ ПРЕРЫВАНИЕ ПРИ РАБОТЕ В АВТОМАТИЧЕСКОМ РЕЖИМЕ 25
1 СИГНАЛИЗАЦИЯ 4
Функция пульта управления
В этой главе представлены основные сведения о пульте управления.
В следующей главе подробно рассматриваются органы управления станка, такие как переключатели, индикаторные лампы и т.д.
Для устройства с ЧПУ, см. Руководство по эксплуатации, подготовленное производителем устройства с ЧПУ.
СОДЕРЖАНИЕ
1 КОМПОНОВКА ЭКСПЛУАТАЦИОННОГО ОБОРУДОВАНИЯ 4
2 ОБОРУДОВАНИЕ ПУЛЬТА УПРАВЛЕНИЯ 8
3 ОБЩИЙ ПУЛЬТ УПРАВЛЕНИЯ 12
4 РУЧНОЙ РЕЖИМ ВСПОМОГАТЕЛЬНОГО ПУЛЬТА УПРАВЛЕНИЯ 15
5 УСТРОЙСТВО ЧПУ 18
1 УСТАНОВКА СТАНКА 4
2 АВАРИЙНАЯ ОСТАНОВКА 7
3 ОТКЛЮЧЕНИЕ ПИТАНИЯ 9
4 ФРОНТАЛЬНАЯ ДВЕРЬ 12
5 СУППОРТ 18
6 ШПИНДЕЛЬ 42
7 ОСЬ С: УПРАВЛЕНИЕ ОСИ Cs (ОПЦИЯ) 52
8 ЗАДНЯЯ БАБКА 64
9 СИСТЕМА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ 72
10 ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ (ОПЦИЯ) 74
1 ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ДЛЯ ЗАЖИМА 4
2 УСТАНОВКА УСИЛИЯ ЗАЖИМА 7
3 ВЫБОР СПОСОБА ЗАЖИМА 10
4 ФОРМИРОВАНИЕ КУЛАЧКОВ ЗАЖИМНОГО ПАТРОНА 13
1 РЕДАКТИРОВАНИЕ УПРАВЛЯЮЩЕЙ ПРОГРАММЫ 4
2 ПРОВЕРКА ПЕРЕД АВТОМАТИЧЕСКОЙ РАБОТОЙ 6
3 ИСПЫТАНИЕ УПРАВЛЯЮЩЕЙ ПРОГРАММЫ 8
4 ОБРАЩЕНИЕ К ПАМЯТИ 13
5 УПРАВЛЕНИЕ С MDI 16
6 ПЕРЕКЛЮЧАТЕЛИ, ИСПОЛЬЗУЕМЫЕ ПРИ РАБОТЕ В АВТОМАТИЧЕСКОМ РЕЖИМЕ 18
7 РУЧНОЕ ПРЕРЫВАНИЕ ПРИ РАБОТЕ В АВТОМАТИЧЕСКОМ РЕЖИМЕ 25
1 СИГНАЛИЗАЦИЯ 4
1 Компоновка эксплуатационного оборудования
1-1 TCC-2000
(1) LCD/MDI-панель
(2) Главный пульт управления
(3) Разъем RS232C/штепсельное гнездо 100В переменного тока (опция)
(4) Главный выключатель
(5) Пульт управления гидравлической системы
(6) Ножной переключатель зажима/разжима кулачков зажимного патрона

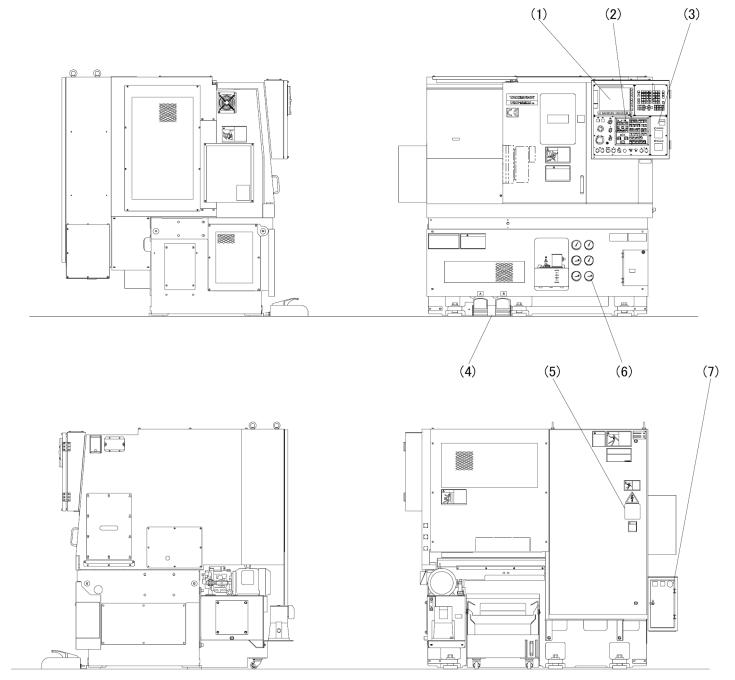

1-2 TCN-2000, TCN-2500 (Стандартный/ось C, вращающийся инструмент)
(1) LCD/MDI-панель
(2) Главный пульт управления
(3) Вспомогательный пульт управления
(4) Ножной переключатель зажима/разжима кулачков зажимного патрона
(5) Главный выключатель
(6) Пульт управления гидравлической системы (1)
(7) Пульт управления гидравлической системы (2)

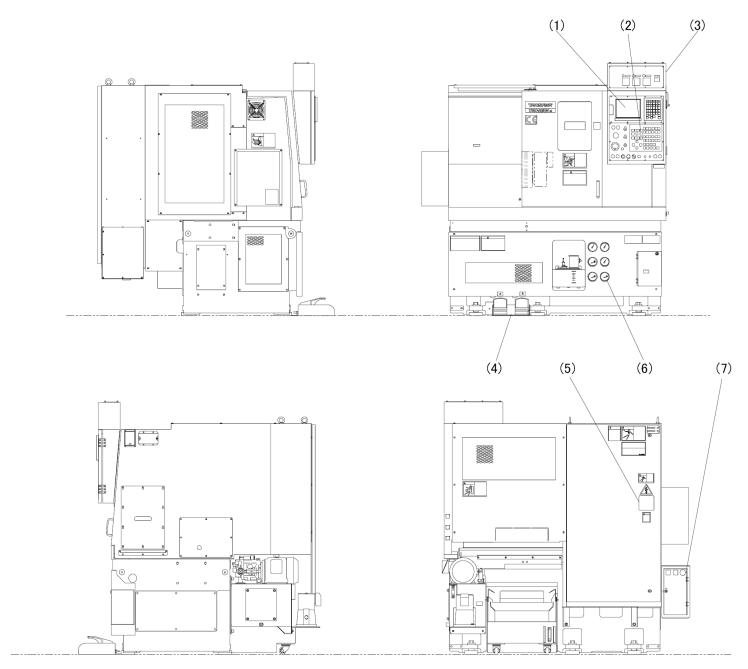

1-3 TCN-2000, TCN-2500 (Ось C, вращающийся инструмент/функция диалогового программирования)
(1) LCD/MDI-панель
(2) Главный пульт управления
(3) Вспомогательный пульт управления
(4) Ножной переключатель зажима/разжима кулачков зажимного патрона
(5) Главный выключатель
(6) Пульт управления гидравлической системы (1)
(7) Пульт управления гидравлической системы (2)

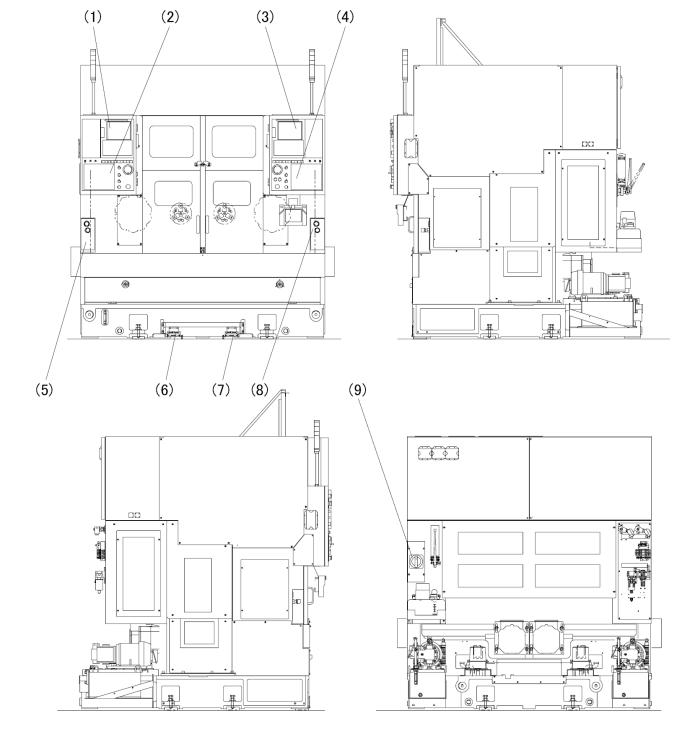

1-4 TT-1600, TT-2000 (Стандартный/ось C, вращающийся инструмент)
(1) Л-LCD/MDI-панель |
(6) Л-Ножной переключатель зажима/разжима кулачков зажимного патрона |
(2) Л-Главный пульт управления |
(7) Пр-Ножной переключатель зажима/разжима кулачков зажимного патрона |
(3) Пр-LCD/MDI-панель |
(8) Пр-Пульт управления гидравлической системы |
(4) Пр-Главный пульт управления
|
(9) Главный выключатель |
(5) Л-Пульт управления гидравлической системы |
|
