5. Сетевой уровень
Этот уровень отвечает за доставку пакетов данных адресату. На нем выполняется маршрутизация пакетов (определяет маршрут движения данных в сети). Сетевой уровень можно сравнить со штурманом, планирующим наиболее эффективный путь корабля, или самолета. Он отвечает за адресацию сообщений и перевод логических адресов и имен в физические. Сетевой уровень разрешает также проблемы, связанные с разными способами адресации и разными протоколами при переходе пакетов из одной сети в другую, позволяя объединить разнородные сети.
На сетевом уровне работают протоколы IP и IPX.
6. Канальный уровень
Канальный уровень реализует процесс передачи информации по информационному каналу. Информационный процесс – логический процесс, он устанавливается между двумя компьютерами, соединенным физическим каналом. Канальный уровень обеспечивает управление потоком данных в виде пакетов (кадров), обнаруживает ошибки передачи и реализует алгоритм восстановления информации в случае обнаружения сбоев или потерь данных.
Уровень 2 (канальный уровень) делится на следующие два подуровня:
MAC (Media Access Control) – управление доступом к сети.
LLC (Logical Link Control) – управление логическими связями.
7. Физический уровень
Здесь данные и заголовки, поступившие со всех верхних уровней, транслируются в сигнал, передаваемый в сеть.
Устройства физического уровня – сетевые адаптеры, повторители и концентраторы.
Сетевой адаптер – базовое сетевое устройство, необходимое для подключения компьютера к сети, преобразует параллельные сигналы компьютера в последовательные, передаваемые в сетевой кабель.
Повторитель (репитер) соединяет последовательно участки кабеля и усиливает сигналы с целью компенсации их естественного затухания в среде передачи данных.
Концентратор (hub) – повторитель, соединяющий более двух сегментов.
Физические компоненты сетей (сетевое оборудование)

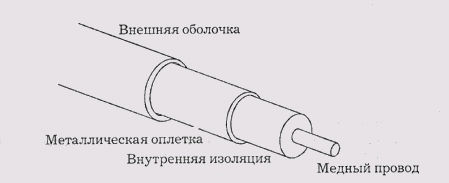

С
коаксиальными
кабелем знаком
любой человек, у которого есть телевизор.
Представляет собой медный сердечник
(одножильный или многожильный), окруженный
слоем изоляционного материала,
металлическим экраном (из фольги или
сплетенным) и еще одним слоем изоляции.

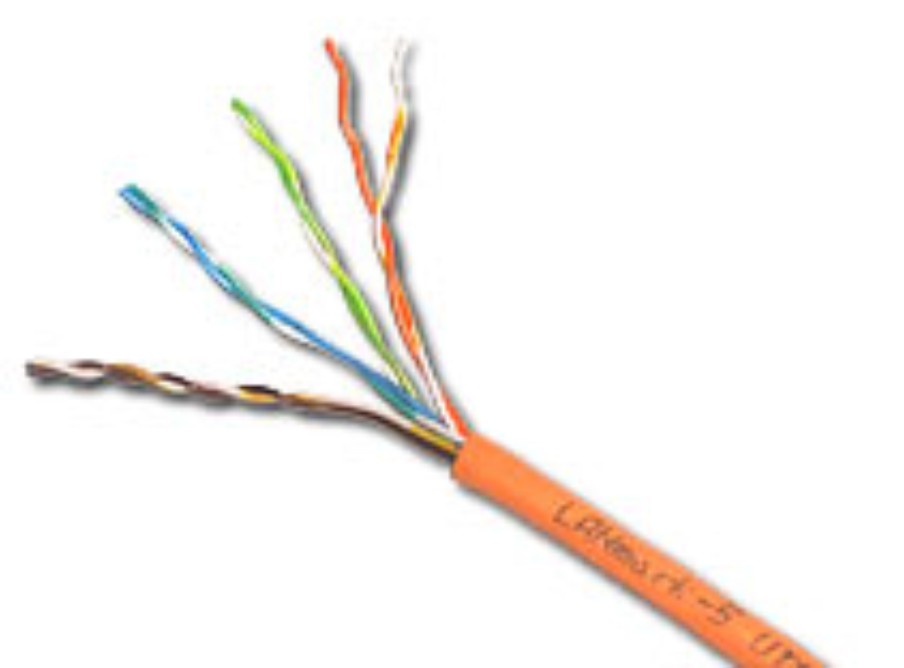

В
итая
пара
представляет собой два скрученных
изолированных медных провода в защитной
оболочке. Скручивание проводов уменьшает
перекрестные помехи: чем больше витков
приходится на единицу длины, тем меньше
влияние перекрестных помех.

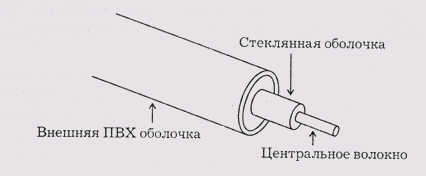

Оптоволоконный кабель
Вместо медного провода в волоконно-оптическом кабеле используются стеклянные или пластмассовые нити (оптические волокна), по которым передаются сигналы в виде модулированных световых импульсов.
П
реимущества:
высокая пропускная способность;
безопасность данных выше, чем при использовании коаксиальных кабелей или витых пар, потому что незаметно подключиться к оптической нити почти невозможно;
волоконно-оптические кабели меньше подвержены затуханию, поэтому по ним можно передавать сигналы на большее расстояние – до 2 км и более;
волоконно-оптические кабели совершенно нечувствительны к электромагнитным помехам.
Базовый протокол Интернет: TCP/IP
