2.3. Построение диаграммы idef0 «как будет»

Построение контекстной диаграммы IDEF0 «как будет» в принципе ничем не отличалось от диаграммы «как есть». Это обусловлено тем, что процесс работы мастера уже достаточно хорошо отлажен и в корректировке не нуждается. Однако предполагается, что наличие автоматизации рабочего места сократит время выполнения некоторых задач, а соответственно и их стоимость. Декомпозиция диаграммы IDEF0 изображена на рис. 2.1.

Название процесса: Мониторинг за изготовлением заказов и очерёдностью

Определение процесса: Мастерами цеха производится контроль за изготовлением деталей и очерёдностью изготовления согласно плана изготовления заказов в цеху. Составляется перечень выполнения необходимых операций технологического процесса изготовления деталей заказов. Подготовливаются необходимые отчеты с помощью АРМ "Мастер".

Исполнители: Мастера

Название процесса: Распределение работ между рабочими

Определение процесса: Просмотр загруженности рабочих и станков с помощью АРМ "Мастер". Распределение работ по станкам и рабочим в соответствии с технологическими операциями.

Исполнители: Мастера

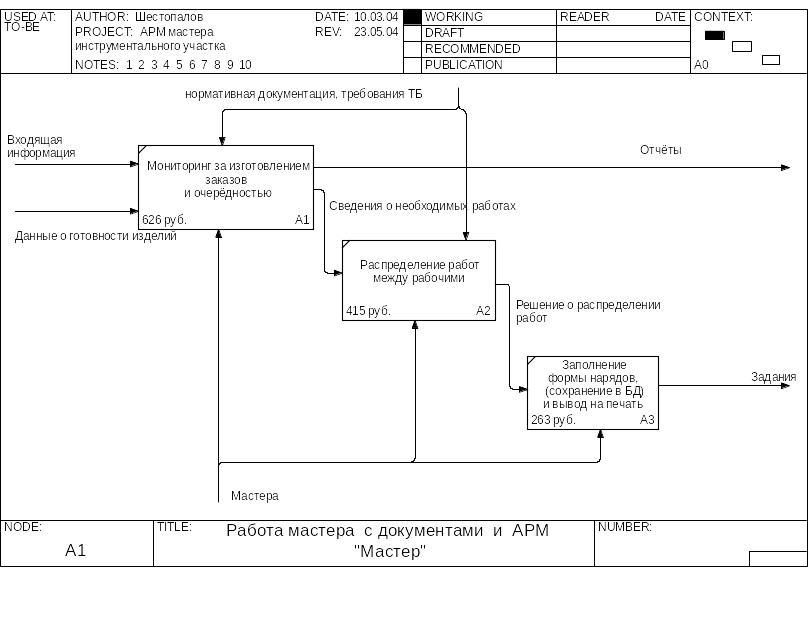

Рис. 2.1. Декомпозиция диаграммы IDEF0 «как будет».

Название процесса: Заполнение формы нарядов, (сохранение в БД) и вывод на печать

Определение процесса: Мастер оформляет и выдает наряды рабочим на работу и производит учёт выполнения заданий, и др.

Исполнители: Мастера

Название процесса: Выполнение операций технологического процесса

Определение процесса: Под контролем мастера цеха происходит непосредственное выполнение операций рабочими, согласно полученным сменным заданиям и нарядам

Исполнители: Мастера, Рабочие

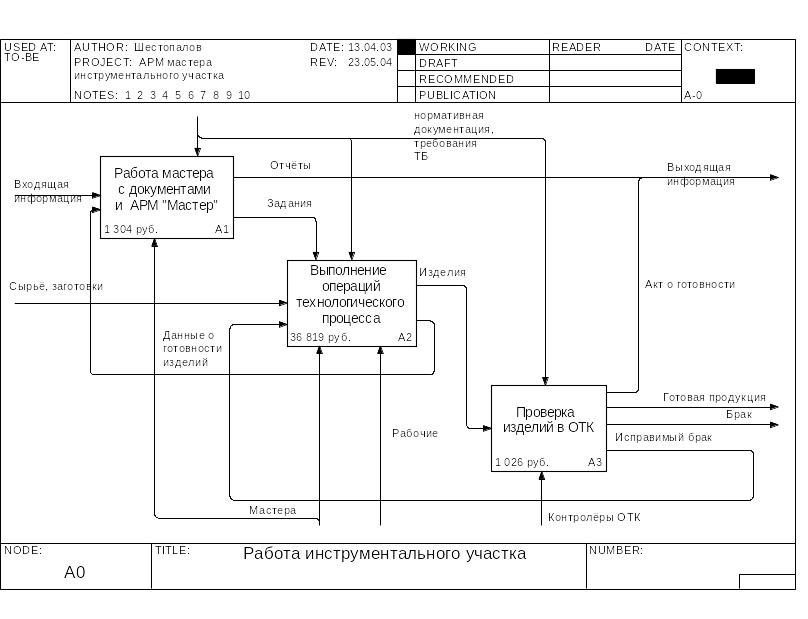

Рис. 2.2. Декомпозиция диаграммы IDEF0 «как будет»

Название процесса: Выполнение операций над деталями.

Определение процесса: Непосредственное выполнение оперций рабочими, согласно полученным сменным заданиям и нарядам.

Исполнители: Рабочие

Название процесса: Контроль за изготовительным процессом

Определение процесса: Мастер следит за выполнением заданий и соблюдением технологией операций, обеспечивая выполнение в установленные сроки. Следит за ритмичной работой участка.

Исполнители: Мастера

Название процесса: Проверка изделий в ОТК

Определение процесса: Проверка в Отделе Технического Контроля (ОТК).Все детали должны соответствовать техническим требованиям чертежа и технологии. В случае не соответствия требованиям чертежа выносится решение о браке (исправимый, не исправимый) Данные о проверки деталей в ОТК, передаются мастеру.

Исполнители: Контролёры ОТК

Название процесса: Проверка на соответствие изделий требованиям чертежа

Определение процесса: Проверка производится контролёрами ОТК, с помощью измерительных инструментов, приборов. Все детали должны соответствовать техническим требованиям чертежа в пределах указанного допуска. В случае не соответствия требованиям чертежа выносится решение о браке, с привличением мастера или технолога при необходимости.(исправимый, не исправимый)

Исполнители: Контролёры ОТК

Название процесса: Оформление Акта о готовности изделий

Определение процесса: По данным о проверки деталей производится запись в журнале ОТК, выписывается акт о готовности деталей, наряды отмечаются и передаются для сверки мастерам по нормированию, в случае брака выписывается браковачная и передаётся мастеру.

Исполнители: Контролёры ОТК

Описание стрелок указанных на диаграммах:

Название стрелки: Брак

Определение стрелки: Не соответствующие техническим требованиям детали, не

подлежащие исправлению

Название стрелки: Входящая информация

Определение стрелки: Плановые задания из производственного отдела цеха с указанными сроками. Требования отчётов по простою оборудованию, многостаночному обслуживанию, ритмичности работы участка, загазованностии пр.

Название стрелки: Выходящая информация

Определение стрелки: Информация о выполненных заданиях, закрытые наряды, акты на готовую продукцию, затребованные отчеты: сведения о протекании изготовительного процесса, по простою оборудованию, многостаночному обслуживанию, ритмичности работы участка, загазованности пр.

Название стрелки: Готовая продукция

Определение стрелки: Продукция окончательно изготовленная или готовые сборочные единицы для сборки в других цехах. Продукция проверена на соответствие техническим и технологическим требованиям и параметрам.

Название стрелки: Данные о готовности изделий

Определение стрелки: Информация о степени готовности задания и о переданных в ОТК деталях для контроля. Позволяет мастеру планировать дальнейшее изготовление рабочими деталей заказов.

Название стрелки: Данные о проверки изделий

Определение стрелки: Это данные о соответствии деталей требованиям чертежа и в случае брака данные о степени брака и количестве брака.

Название стрелки: Задания

Определение стрелки: Под заданиями понимается заполненные наряды, являющиеся основанием для выполнения работы

Название стрелки: Изделия

Определение стрелки: Изделия после выполнения с ними технологической операции.

Название стрелки: Исправимый брак

Определение стрелки: Не соответствующие техническим требованиям детали, но подлежащие исправлению.

Название стрелки: Контролёры ОТК

Определение стрелки: Персонал ответственный за проверку изделий на наличие брака.

Название стрелки: Мастера

Определение стрелки: Персонал, организовывающий и обеспечивающий выполнение плановых заданий в установленные сроки, подготовка отчетов по требованию, координация работы рабочих.

Название стрелки: нормативная документация, требования ТБ

Определение стрелки: Приказы. Графики производства работ. Требования должностной инструкции. Документация по маршрутно-технологическому процессу и чертежи. Требования и информация по ТБ и ОТ. Законодательство, постановления, распоряжения, и другие руководящие материалы, касающиеся деятельности Инструментального цеха, СУОТиЗ, ТК РФ, СУПБ ЗФ ОАО"ГМК" и правила внутреннего распорядка.

Название стрелки: Рабочие

Определение стрелки: Персонал, непосредственно изготавливающий детали, или выполняющий работу по изготовлению заказов.

Название стрелки: Решение о распределении работ

Определение стрелки: Является основанием для выписывания нарядов конкретным рабочим.

Название стрелки: Сведения о необходимых работах

Определение стрелки: Основание для распределения работ по рабочим и станкам.

Название стрелки: Сырьё, заготовки

Определение стрелки: Материал для изготовления деталей, детали прошедшие предварительную обработку на прередущих стадиях технологического процесса.

Примечания: К сырью относятся различный (разного профиля и сечения, материала) прокат, прутки, листы и др. а также смазочные материалы. Заготовки - поковки, литьё, стандартные детали (крепеж)и др.
