5 Условия испытаний.

5.1 Измерение сопротивления изоляции пола и стен непроводящих (изолирующих) помещений, зон, площадок, выполняют следующим методом :

5.1.1 Приемосдаточные испытания в соответствии с ПУЭ-7 изд. п. 1.8.1. рекомендуется проводить в нормальных условиях окружающей среды, указанных в государственных стандартах.

5.1.2 Характеристики окружающей среды (температура, влажность, давление) должны соответствовать паспортным данным применяемых приборов с учетом из паспортных данных характеристики окружающей среды (температура, влажность, давление) на испытываемое электрооборудование, элемент электроустановки.

3. Испытания допускается проводить:

при использовании мегаомметров типа Ф 4101/1, Ф 4102/2 : - при температуре от -30°С до +40°С и относительной влажности 90% при температуре +30°С.

-атмосферное давление паспортными данными, на указанные выше приборы, не определено.

При использовании мегаомметра Е6-24 : - при температуре от -30°С до +50°С и относительной влажности 90% при температуре +30°С.

-атмосферное давление (60…106,7) кпа ((460…800) мм рт. ст).

Рабочие условия применения (механические воздействия) при использовании мегаомметра Е6-24:

• вибрация: частота 10 Гц с максимальным ускорением 2 м/с²;

• механические удары многократного действия: 10 ударов в минуту с максимальным ускорением 150 м/с² при длительности импульса 6 мс, число ударов по каждому направлению воздействия 4000;

• механические удары одиночного действия с максимальным ускорением 500 м/с² при длительности импульса 3 мс, число ударов по каждому направлению воздействия 3.

5.1.4 При необходимости выполнения требований 413.3 для изолирующих (непроводящих) помещений, зон, площадок по крайней мере три измерения должны быть проведены в каждом помещении. Одно из измерений должно быть выполнено примерно в 1м от сторонних проводящих частей, находящихся в данном помещении. Другие два измерения должны быть проведены на большем удалении.

5.1.5 Сопротивление пола и стен измеряют между измерительным электродом и защитным проводником электроустановки.

5.1.6 Испытания рекомендуется выполнять до нанесения на испытываемые поверхности покрытий (лак, краски и другие отделочные материалы).

5.1.7 Выше указанная серия измерений должна быть сделана для каждой поверхности помещения.

5.1.8 Во время измерения измерительные электроды №1 и №2 прижимать к поверхности пола или стен с усилием приблизительно 750 или 250 Н соответственно.

5.1.9 Время приложения напряжения – не менее 60с, до успокоения стрелки измерительного прибора.

5.1.10 Освещенность в соответствии с ГОСТ 12.03.019-80 должна быть не менее:

-шкал средств испытания - 150лк.

-коммутационных аппаратов средств испытаний – 100лк.

-объектов испытаний - 50лк.

5.1.11 При использовании электронных мегаомметров вести контроль заряда батарей или параметров напряжения в сети.

5.1.12 В ходе осмотра и испытания должны быть приняты меры предосторожности, чтобы избежать возникновения опасности для людей, повреждения имущества и установленного оборудования.

5. Метод испытаний (измерений).

6.1 Метод измерения сопротивления изоляции пола и стен

В качестве источника постоянного тока используют мегаомметр, обеспечивающий напряжение холостого хода 500 В (или 1000 В, если номинальное напряжение установки превышает 500 В).

Сопротивление измеряют между измерительным электродом и защитным проводником электроустановки.

Измерительные электроды могут быть одного из нижеследующих типов. В случае разногласий рекомендуется использовать электрод 1.

Примечание— Испытания рекомендуется выполнять до нанесения на испытуемые поверхности отделочных покрытий (лак, краски и другие отделочные материалы).

Измерительный электрод 1

Электрод состоит из квадратной металлической пластины со стороной 250 мм и квадратной влажной водопоглощающей бумаги или материи, излишнюю влагу из которой удаляют, со стороной примерно 270 мм, помещаемой между металлической пластиной и измеряемой поверхностью.

Во время измерения пластину прижимают к поверхности пола или стены с усилием приблизительно 750 или 250 Н соответственно.

Измерительный электрод 2

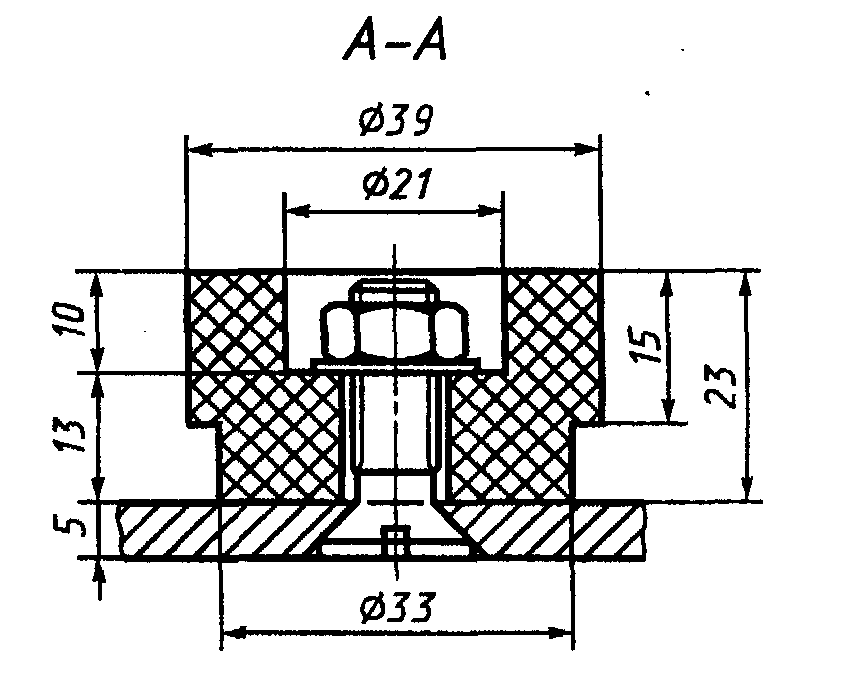

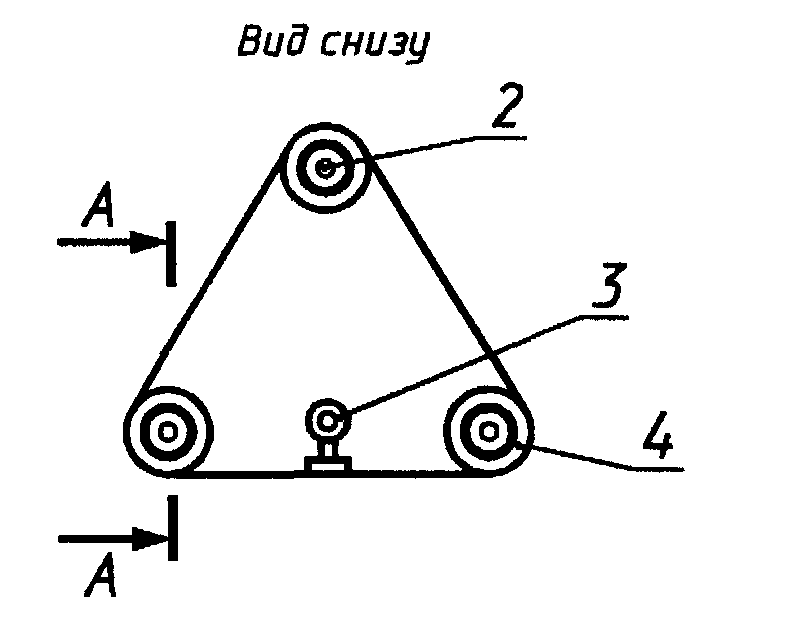

Измерительный электрод представляет собой треножник, ножки которого образуют вершины равностороннего треугольника (рисунок А. 1).

1 — алюминиевая пластина; 2 — винт с шайбой и гайкой; 3 — клемма;

4 — контактная ножка из проводящей резины

Рисунок А.1 — Испытательный электрод 2

Каждая ножка имеет эластичное основание, обеспечивающее при нагрузке плотный контакт с измеряемой поверхностью площадью приблизительно 900 мм² и сопротивление менее 5000 Ом.

Перед измерением поверхность смачивают или покрывают влажной материей. Во время измерений треножник прижимают к поверхности пола или стены с усилием, равным 750 или 250 Н соответственно.

6.1.2 Измерения по данной методике выполняются одним из ниже перечисленных типов приборов Ф4102/1, Ф 4102/2 , Е 6-24.

6.1.2.1 Конструктивное исполнение мегаомметров Ф4102/1 , Ф 4102/2

Мегаомметр выполнен в пластмассовом корпусе. На передней панели расположены: отчетное устройство, индикатор уменьшения напряжения химических источников питания, зажимы для подключения измеряемого объекта, органы управления.

На задней панели расположены отсек размещения сухих элементов, на боковой панели расположена розетка для подключения шнура питания к сети.

6.1.2.2 Принцип действия.

Мегаомметры построены по последовательной схеме измерений. Приборы комбинированные по питанию, по номинальным значениям измерительных напряжений (Ф4102/1 –100,500 и 1000В, Ф 4102/2 – 1000 и 2500В). Шкалы мегаомметра проградуированы непосредственно в единицах сопротивления (мΩ). Схема электрическая принципиальная мегаомметра приведена в паспортах на приборы Ф4102\1 Ф4102\2 БА 2.722.043 ПС.

Схема состоит из следующих узлов:

-Преобразователь

-Усилитель измерительный

6.1.2.3 Преобразователь.

Преобразователь предназначен для преобразования напряжения питания в постоянное напряжение нужной величины. Снимаемое с выходных обмоток трансфориатора напряжение выпрямляются и поступают на клемму «2». Полученное напряжение (в зависимости от положения переключателя) стабилизируется компенсационным стабилизатором последовательного типа. На плате преобразователя размещена схема индикации уменьшения напряжения химических источников тока. При уменьшении напряжения химических источников тока ниже 10В. загорается индикатор «КНТ ПТН»

6.1.2.4 Усилитель измерительный (логарифмический усилитель) предназначен для осуществления компрессии входного сигнала и состоит из операционного усилителя, в обратную связь которого включен транзистор в диодном включении. Для уменьшения температурной погрешности логарифмического усилителя, температура транзистора обратной связи поддерживается постоянной путем активного термостатирования.

6.1.3. Конструктивное исполнение мегаомметров Е 6-24

6.1.3.1.Устройство прибора

6.1.3.2. Прибор выполнен в корпусе из ударопрочной пластмассы в переносимом исполнении.

6.1.3.3. Описание принципа действия прибора.

Прибор имеет следующие режимы работы:

- готовность и измерение напряжений;

• измерение сопротивлений;

• задание испытательного напряжения;

• чтение из памяти результатов последнего измерения;

• дежурный режим;

• заряд аккумуляторной батареи.

После включения питания прибор проводит самотестирование и переходит в режим «Готовность». Испытательное напряжение для измерения сопротивления устанавливается таким, каким оно было при предыдущих измерениях.

Режим «Измерение напряжений» включается сразу после самотестирования и предназначен для предупреждения о наличии напряжения в измеряемой цепи. Результат и единицы измерения выводятся на светодиодный индикатор.

Режим «Измерение сопротивлений» включается нажатием кнопки «Rх», предназначен для измерения сопротивления и фиксации в памяти результатов измерения. Дополнительно индицируется достижение интервала времени измерения в 60 сек в виде бегущего центрального сегмента на индикаторе.

Режим «Задание испытательного напряжения» включается нажатием кнопки «U_Rх», предназначен для смены испытательного напряжения.

Режим «Чтение памяти» включается нажатием кнопки «М_RX/К» предназначен для извлечения из памяти прибора результатов последнего измерения.

«Дежурный режим» включается, если прибором не проводились измерения в течение более 2-х минут. Все индикаторы в этом режиме гаснут, кроме одной децимальной точки. Для выхода из этого режима необходимо выключить и включить прибор.

Режим «Заряд аккумуляторной батареи» включается автоматически при подключении сетевого адаптера. Режим отображается на светодиодном индикаторе. Прибор обеспечивает защиту аккумулятора от перезаряда.

Питание прибора осуществляется от встроенной аккумуляторной батареи или от блока питания.

Прибор обеспечивает самоконтроль напряжения питания по минимуму (мигание сегмента индикатора - единицы измерения), а дальнейшее его уменьшение вызывает отключение прибора.

Конструкция прибора обеспечивает извлечение и установку аккумуляторной батареи (например, для замены) без нарушения пломбирования прибора.

Прибор относится к оборудованию класса Б по ГОСТ Р 51522, выполнен в ударопрочной оболочке, имеющей защитное исполнение IР42 по ГОСТ 14254.

Конструкция корпуса, органов управления и индикации прибора обеспечивает защиту прибора от случайного включения прибора в нерабочем (транспортном) состоянии.

Прибор выполнен носимым ручным средством измерения и контроля и может применяться в полевых условиях.

Определение сопротивления производится измерением тока в цепи, при приложении испытательного напряжения. Под управлением микропроцессора прибор преобразует аналоговую величину тока в цифровую. Результат отображается на светодиодном индикаторе и запоминается. Переключение диапазонов измерения и определение единиц измерения автоматическое.

6.1.4 При измерении Ф4102\1 и Ф4102\2 за величину измеренного сопротивления принимаются значения стрелочного указателя, при измерении мегаомметром Е6-24 за величину измеренного сопротивления принимаются значения светодиодного индикатора.

6.1.5 Схемы присоединения измерительных приборов при испытаниях (измерениях) приведены в Приложении А
