Приложение а (Обязательное) Схемы измерений

Рисунок 1 Схема проведения испытаний (выбор точек измерения).

Где:

1, 2 - сторонние проводящие части

3, 4, 5 - точки измерения и места расположения измерительного электрода

Примечание – настоящая схема может быть использована как для пола, так и для стен изолирующего (непроводящего) помещения, зоны, площадки в зависимости от места нахождения сторонних проводящих частей электроустановки.

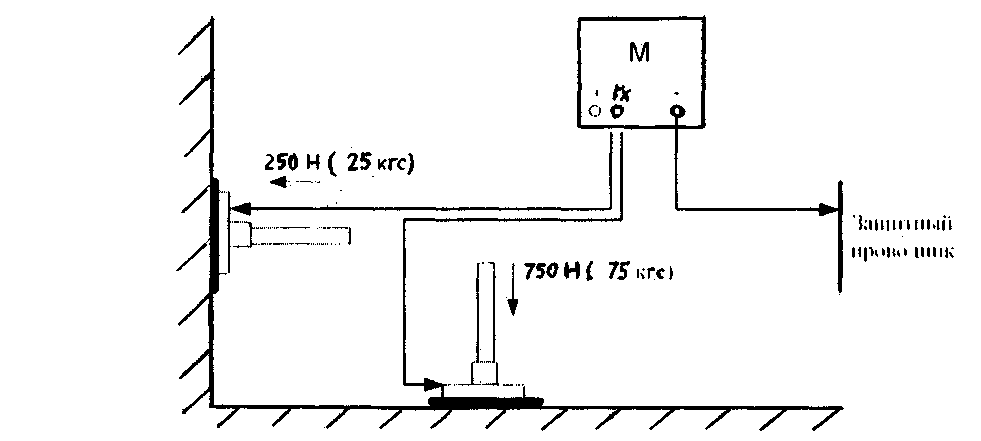

Рис. 2 Схема выполнения измерений сопротивления изоляции пола и стен изолирующих (непроводящих) помещений, зон, площадок.

М - Мегаомметр

Измерительный электрод 1

Электрод состоит из квадратной металлической пластины со стороной 250 мм и квадратной влажной водопоглощающей бумаги или материи, излишнюю влагу из которой удаляют, со стороной примерно 270 мм, помещаемой между металлической пластиной и измеряемой поверхностью.

Во время измерения пластину прижимают к поверхности пола или стены с усилием приблизительно 750 или 250 Н соответственно.

Измерительный электрод 2

Измерительный электрод представляет собой треножник, ножки которого образуют вершины равностороннего треугольника (рисунок А. 1).

1 — алюминиевая пластина; 2 — винт с шайбой и гайкой; 3 — клемма;

4 — контактная ножка из проводящей резины

Рисунок 3 — Испытательный электрод 2

Каждая ножка имеет эластичное основание, обеспечивающее при нагрузке плотный контакт с измеряемой поверхностью площадью приблизительно 900 мм² и сопротивление менее 5000 Ом.

Перед измерением поверхность смачивают или покрывают влажной материей. Во время измерений треножник прижимают к поверхности пола или стены с усилием, равным 750 или 250 Н соответственно.

Приложение Б

(Обязательное)

Форма протокола испытаний (измерений).

Электролаборатория

________________________________________________________________________________

___________________________________________________________________________________________________________

ПРОТОКОЛ

Измерения сопротивления пола и стен изолирующих (непроводящих) помещений, зон, площадок.

Регистрационный номер № 9\_____

Дата регистрации протокола «____» ___________ 200__ г.

1. Протокол испытаний не может быть частично или полностью перепечатан или размножен без разрешения заказчика (или электролаборатории).

2. Протокол испытаний распространяется только на электроустановку.

3. Протокол с исправлениями и дополнениями в тексте после его выпуска не действителен.

Свидетельство о регистрации ЭЛ	Номер протокола	Страница протокола	Всего страниц в протоколе

1 Наименование организации или Фамилия, Имя, Отчество заказчика __________________________________________________

2 Адрес заказчика__________________________________________________________________

3 Дата получения заявки на испытания «____»_____________ 200___ г.

4 Полное наименование электроустановки ____________________________________________

5 Адрес электроустановки___________________________________________________________

6 Элементный состав электроустановки________________________________________________

7 Код ОКП № _____________________

8 Наименование и адрес монтажной организации_______________________________________

9 Сведения о проектной организации в соответствии с которой смонтирована электроустановка___________________________________________________________________

10 Сведения об актах на скрытые работы_______________________________________________

(организация, номер, дата)

11 Дата проведения испытаний «____»_____________ 200___ г.

12 Место проведения испытаний_____________________________________________________

13 Климатические условия проведения испытаний

13.1 Температура______ºС 13.2 Давление_________ 13.3 Влажность________

14 Цель испытаний _________________________________________________________________

(приемо-сдаточные, периодические, эксплуатационные)

15 Программа испытаний (объем испытаний в виде перечисления пунктов (разделов) нормативного документа на требования к электроустановке и ее элементному составу): __________________________________________________________________________________

16 Измерения сопротивления пола и стен изолирующих (непроводящих) помещений, зон, площадок выполнены в соответствии с МВИ-9

17. Перечень применяемого испытательного оборудования (ИО) и средств измерений (СИ) указаны в таблице 1.

Таблица 1

Наименование средства измерения (СИ), испытательного оборудования (ИО), вспомогательных устройств	Обозначение стандарта, ТУ и типа СИ, ИО	Заводс-кой (инвентарный) номер	Метрологические характеристики (класс точности, пределы погрешностей, пределы измерений)				Наименование измеряемой величины
			Номинальное напряжение, В	Диапазон измерений	Погрешность измерения
					Участки диапазона с относительной погре-шностью менее 30%	Примечание
Мегаомметр	Ф4102\1-1М	81174	100±5 500±25 1000±50	0-30 0-2000 0-150 0-10000 0-300 0-20000	0,03-30 30-1000 0,15-150 150-5000 0,3-300 300-10000	Предел допускаемой приведенной основной погрешности равен ±1,5% от всей длины шкалы	Сопротивление изоляции
Мегаомметр	Е 6-24	0354	Диапазон измерений до 10 ГОм Разрешающая способность измерений до 9,99 Мом -10 кОм Разрешающая способность измерений от 10,0 до 99,9 Мом -100 кОм Разрешающая способность измерений от 100 до 999 Мом -1 Мом Разрешающая способность измерений от от 1 до 9,99 Гом -10 МОм Предел основной относительной погрешности при измерении сопротивления не более δ=±{[3+0,005(Rк/Rх-1]%+3emp} Предел основной относительной погрешности при измерении напряжения переменного тока, до 400 В частотой (50,0 ± 0,5) Гц не более δ=±{[5+0,01(400/Uх-1]%+3emp} Ток в измерительной цепи - Не более 1 мА				Сопротивление изоляции электрических цепей и измерение переменного напряжения до 400В

Свидетельство о регистрации ЭЛ	Номер протокола	Страница протокола	Всего страниц в протоколе

Продолжение табл.1

Секундомер механический	СОПпр-2а-2-010	3746	Емкость шкалы: секундной –60 сек; минутной 30 мин. Цена деления шкалы секундной –0,2 сек, минутной –1 мин. Класс точности 2, допустимая погрешность в положении заводной головкой вверх или циферблатом вверх при измерении интервала времени 30 мин при температуре 20 ºС- в пределах ±1,0 с; в диапазоне рабочих температур от минус 20 до плюс 40 ºС - в пределах ±3,0 с;	Измерение интервалов времени
*Электрод № 1 и №2	ГОСТ Р 50.571.16-99	-	ГОСТ Р 50.571.16-99	-
Груз создающий усилие 250 и 750Н	-	-	Груз создающий усилие на 250 и 750Н	-
комплект инструмента электромонтера-наладчика	-	-	-	-

Свидетельство о регистрации ЭЛ	Номер протокола	Страница протокола	Всего страниц в протоколе

18 Нормативный документ, на соответствие требованиям которого проведены испытания (стандарт, правила, нормы и т.п.), значение показателей по НД и допуска при необходимости указаны в таблице 2

Таблица 2

Измеряемый параметр	НД на требования	Значение показателя по НД	НД на метод испытания	Погрешность измерения прибора	Допуск показателя по НД
Измерения сопротивления пола и стен изолирующих (непроводящих) помещений, зон, площадок	ПУЭ-7 п.п. 1.7.48, 1.7.86; ГОСТ Р 50571.3-94 п.413.3; ГОСТ Р 50571.16-99 п.612.5, Приложение А. и проектной документации	Не менее 50 кОм при номинальном напряжении электроустановки до 500 В включительно, измеренное мегаомметром на напряжение 500 В; Не менее 100 кОм при номинальном напряжении электроустановки более 500 В, измеренное мегаомметром на напряжение 1000 В.	МВИ №9	Предел основной относительной погрешности при измерении сопротивления не более ± (3 % + 3 емр )	не менее

19. Результаты измерения

№ п/п	Наименование изолированной поверхности (порядковый номер стен слева на право от входа в помещение)	Испытательное напряжение Uисп, В	сопротивление изоляции пола и стен R60 ,(КОм) на расстоянии от сторонних проводящих частей			Продолжительность испытания	Вывод о соответствии (не соответствии)
			1м	>1м
			1 измерение	2 измерение	3 измерение

Свидетельство о регистрации ЭЛ	Номер протокола	Страница протокола	Всего страниц в протоколе

20. Информация о дополнительных протоколах испытаний, выполненных на условиях субподряда (при его наличии): _______________________________________________________

21. Заключение: Сопротивление изолирующего пола и стен соответствуют требованиям ПУЭ-7 п.п. 1.7.48, 1.7.86; ГОСТ Р 50571.3-94 п.413.3; ГОСТ Р 50571.16-99 п.612.5, Приложение А. и проектной документации за исключением пунктов (разделов), указанных в таблице:

Наименование электроустановки (или ее части)	Пункт НД, которому не соответствует электроустановка (или ее часть)	Замечания

Начальник электролаборатории _______________________ (Шемуратов О.В.)

подпись

М.П. « ____ » _____________ 200 __ год

Исполнители

___________________ _______________________ (____________________)

должность подпись ф.и.о.

___________________ _______________________ (____________________)

должность подпись ф.и.о.
