Приложение а (Обязательное) Схемы проверки авр
Рис. 1 - Схема электрическая принципиальная панелей ЗАВР-100, ЗАВР-160, ЗАВР-250, ЗАВР-400 (линии питания потребителей II категории от обоих вводов не показаны, пунктирными линиями показаны цепи подключения электрического секундомера ПВ-53 при испытаниях АВР
Рис. 1а Схема проверки времени срабатывания контакторов и реле

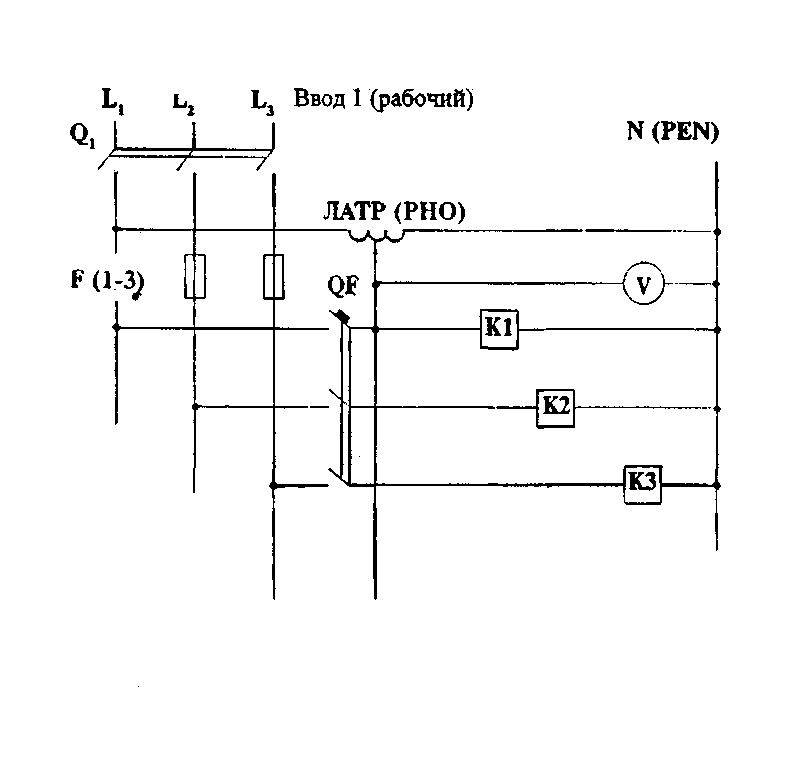

Рис 2 - Фрагмент схемы АВР для включения реле контроля одной фазы через ЛАТР (РНО).
Рис.2а Схема для проверки напряжения срабатывания (отпадания) контакторов и реле
Приложение Б
(Обязательное)
Форма протокола испытаний (измерений).
Электролаборатория
________________________________________________________________________________
___________________________________________________________________________________________________________
ПРОТОКОЛ
Испытаний (измерений) по проверке работоспособности устройств автоматического ввода резерва (авр)
Регистрационный номер № 8\_________________
Дата регистрации протокола «___» ___________ 200__ г.
Протокол испытаний не может быть частично или полностью перепечатан или размножен без разрешения заказчика (или электролаборатории).
Протокол испытаний распространяется только на электроустановку.
Протокол с исправлениями и дополнениями в тексте после его выпуска не действителен.
Свидетельство о регистрации ЭЛ |
Номер протокола |
Страница протокола |
Всего страниц в протоколе |
|
|
|
|
1 Наименование организации или
Фамилия, Имя, Отчество заказчика __________________________________________________
2 Адрес заказчика__________________________________________________________________
3 Дата получения заявки на испытания «____»_____________ 200___ г.
4 Полное наименование электроустановки ____________________________________________
5 Адрес электроустановки___________________________________________________________
6 Элементный состав электроустановки________________________________________________
7 Код ОКП № _____________________
8 Наименование и адрес монтажной организации_______________________________________
9 Сведения о проектной организации в соответствии с которой смонтирована электроустановка___________________________________________________________________
10 Сведения об актах на скрытые работы_______________________________________________
(организация, номер, дата)
11 Дата проведения испытаний «____»_____________ 200___ г.
12 Место проведения испытаний_____________________________________________________
13 Климатические условия проведения испытаний
13.1 Температура______ºС 13.2 Давление_________ 13.3 Влажность________
14 Цель испытаний _________________________________________________________________
(приемо-сдаточные, периодические, эксплуатационные)
15 Программа испытаний (объем испытаний в виде перечисления пунктов (разделов) нормативного документа на требования к электроустановке и ее элементному составу): __________________________________________________________________________________
16 Проверка работоспособности АВР выполнена в соответствии с МВИ-8 .
17. Перечень применяемого испытательного оборудования (ИО) и средств измерений (СИ) указаны в таблице 1.
Таблица 1
Порядковый номер и наименование СИ, вспомогательных устройств |
Обозначение типа СИ |
Заводской (инвен.) номер |
Метрологические характеристики |
Наименование измеряемой величины |
Секундомер электрический |
ПВ-53 |
53-13897 |
10хn*,с абсолютная погрешность 0,05 хn*,с* n - количество оборотов малой стрелки.
|
Время |
Регулятор напряжения |
РНО-250 |
б/н |
Напряжение питающей сети –220В, частота питающей сети 50 Гц, пределы регулирования выходного напряжения 0-250В, допустимый при длительной, более 1 часа, нагрузке на пределе 0…220В, не более -8А ;допустимый в течении одного часа ток нагрузки, не более 10А |
Регулировка напряжения в пределах 0-250В |
Вольтметр |
Э8021 |
Б\Н |
0-250 В, кл. точ. 2,5 |
измерение переменного напряжения |
Провода с оконцевателями, зажимами «Крокодил» |
- |
- |
- |
Для сборки схем испытаний |
Мегаомметр |
Е 6-24 |
0354 |
Диапазон измерений до 10 ГОм Номинальное напряжение 500, 1000, 2500В Разрешающая способность измерений до 9,99 Мом -10 кОм Разрешающая способность измерений от 10,0 до 99,9 Мом -100 кОм , Разрешающая способность измерений от 100 до 999 Мом -1 Мом , Разрешающая способность измерений от от 1 до 9,99 Гом -10 Мом,Предел основной относительной погрешности при измерении сопротивления не более δ=±{[3+0,005(Rк/Rх-1]%+3emp}, Предел основной относительной погрешности при измерении напряжения переменного тока, до 400 В частотой (50,0 ± 0,5) Гц не более δ=±{[5+0,01(400/Uх-1]%+3emp} Ток в измерительной цепи - Не более 1 мА |
Сопротивление изоляции электрических цепей и измерение переменного напряжения до 400В
|
Свидетельство о регистрации ЭЛ |
Номер протокола |
Страница протокола |
Всего страниц в протоколе |
|
|
|
|
Набор инструментов электрика |
- |
- |
- |
- |
Средства защиты и плакаты безопасности |
- |
- |
- |
- |
Автомат |
АП 50-2МТ |
- |
на номинальный ток 10 – 16 А |
Для сборки схем испытаний |
Тумблер |
ТВ2-1 |
- |
120 Вт, 220 В |
Для сборки схем испытаний |
Универсальный пробник |
УП-71 или аналогичный |
Б/н |
до 500 В, 0 – 10 Ом, 0 – 10 кОм |
Проверка соответствия схемы |
Свидетельство о регистрации ЭЛ |
Номер протокола |
Страница протокола |
Всего страниц в протоколе |
|
|
|
|
18 Нормативный документ, на соответствие требованиям которого проведены испытания (стандарт, правила, нормы и т.п.), значение показателей по НД и допуска при необходимости указаны в таблице 2
Таблица 2
Измеряемый параметр |
НД на требования |
Значение показателя по НД |
НД на метод испытания |
Погрешность измерения прибора |
Допуск показателя по НД |
Проверка работоспособности АВР Проверка функционирования полностью собранных схем при различных значениях оперативного тока см. МВИ №8 раздел 4 |
Данные завода-изготовителя ,проектная документация *ПУЭ-6 изд. п.п. п.п. 3.3.30-3.3.42 ПУЭ-7 изд. п.1.8.37 (4,7) табл. 1.8.35, табл. 1.8.36, ГОСТ Р 50571.16-99 п. 612.9 * * ПТЭЭП Приложение 3 п.28.8 табл.38 (приложение 3.1) |
Данные завода-изготовителя МВИ №8 раздел 4 |
МВИ №8 |
по напряжению + 2,5 % по времени + 0,05 сек
|
Напряжение и время срабатывания АВР нормировано проектом, по согласованию с электросна-бжающей организацией |
Примечания: * испытания измерения проводятся при приемосдаточных испытаниях
** испытания измерения проводятся при эксплуатационных испытаниях
19. Результаты испытаний
11. Назначение и краткая характеристика схемы:
Схема АВР предусматривает электроснабжение (питание) _____________________________
___________________________________________________________________
наименование объекта
по одной из двух питающих линий от __________________________________ (рабочий ввод)
наименование источника питания
или от ___________________________________________________________(резервный ввод):
- включение рабочего ввода осуществляется АВ в цепях контроля напряжения на рабочем вводе;
- при исчезновении напряжения на рабочем вводе отключается контактор рабочего ввода и включается контактор резервного ввода;
- при восстановлении напряжения на рабочем вводе резервный ввод отключается, контактор рабочего ввода включается.
Смонтированная схема соответствует чертежу № ______________________________________
В схему входят____________________________________________________________________
(датчики, сигнальные пары контактов, блок контакты коммутационных аппаратов, реле минимального напряжения и т.п.)
Всего: _________________________________________________________________________________
(датчиков , контактов)
№п/п |
Обозначение в схеме |
Тип реле назначение |
Паспортн. данные |
Данные испытаний |
Вывод о соотв. (не соотв.) |
|||
Напряжение срабатывания (В) |
Время срабатывания (сек) |
|||||||
срабат. |
возврат. |
срабат. |
возврат. |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Время включения резервного питания составляет ____________ сек.
Время самовосстановления при восстановлении напряжения на обесточенной линии ______ сек.
Действие схемы АВР в соответствии с требованиями ПУЭ табл. 1.8.35 проверено на включение при напряжении 0,9 Uн – пятикратным срабатыванием, отключение и при 0,8 Uн – пятикратным срабатыванием.
Все реле проверены и соответствуют схеме паспортным данным.
Автоматы, плавкие вставки и предохранители соответствуют проекту.
Сопротивление изоляции цепей______Мом
Работа схемы проверена ______________________________________________________________
(имитацией, создание не нормальных режимов, изменением уставок и т.п)
20. Информация о дополнительных протоколах испытаний, выполненных на условиях субподряда (при его наличии): _______________________________________________________
Свидетельство о регистрации ЭЛ |
Номер протокола |
Страница протокола |
Всего страниц в протоколе |
|
|
|
|
21. Заключение: ______________________________________________________________________ за исключением пунктов (разделов), указанных в таблице:
Наименование электроустановки (или ее части) |
Пункт НД, которому не соответствует электроустановка (или ее часть) |
Замечания |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Начальник электролаборатории _______________________ (Шемуратов О.В.)
подпись
М.П. « ____ » _____________ 200 __ год
Исполнители
___________________ _______________________ (____________________)
должность подпись ф.и.о.
___________________ _______________________ (____________________)
должность подпись ф.и.о.
