13. Требования к обеспечению безопасности при выполнении испытаний (измерений) и экологической безопасности

При выполнении испытаний и измерений соблюдают следующие требования:

1. При измерениях и испытаниях в электроустановках необходимо руководствоваться требованиями безопасности, изложенными в Межотраслевых правилах по охране труда (правила безопасности) при эксплуатации электроустановок потребителей ( ПОТ Р М –016-2001) и типовой инструкцией по охране труда при проведении электрических измерений и испытаний (ТИ Р М –074-2002)

2. В электроустановках напряжением до 1000 В при работе под напряжением необходимо:

оградить расположенные вблизи рабочего места другие токоведущие части, находящиеся под напряжением, к которым возможно случайное прикосновение;

работать в диэлектрических галошах или стоя на изолирующей подставке либо на резиновом диэлектрическом ковре;

применять изолированный инструмент (у отверток, кроме того, должен быть изолирован стержень), пользоваться диэлектрическими перчатками.

Не допускается работать в одежде с короткими или засученными рукавами, а также использовать ножовки, напильники, металлические метры и т.п.

15.3 Не допускается в электроустановках работать в согнутом положении, если при выпрямлении расстояние до токоведущих частей будет менее расстояния, указанного в таблице 10.

Таблица 10 - Допустимые расстояния до токоведущих частей, находящихся под напряжением

Напряжение, кВ		Расстояние от людей и применяемых ими инструментов и приспособлений, от временных ограждений, м
До 1	В остальных электроустановках	Не нормируется (без прикосновения)

Не допускается при работе около не огражденных токоведущих частей располагаться так, чтобы эти части находились сзади работника или с двух боковых сторон.

1.5.4 Не допускается прикасаться без применения электрозащитных средств к изоляторам, изолирующим частям оборудования, находящегося под напряжением.

1.5.5 Не допускаются работы в неосвещенных местах. Освещенность участков работ, рабочих мест, проездов и подходов к ним должна быть равномерной, без слепящего действия осветительных устройств на работающих.

1.5.6 Испытания измерения по проверке работоспособности АВ проводятся по распоряжению.

1.5.7 Распоряжение имеет разовый характер, срок его действия определяется продолжительностью рабочего дня исполнителей. При необходимости продолжения работы, при изменении условий работы или состава бригады распоряжение должно отдаваться заново.

При перерывах в работе в течение дня повторный допуск осуществляется производителем работ.

1.5.8 Распоряжение на работу отдается производителю работ и допускающему. В электроустановках, не имеющих местного оперативного персонала, в тех случаях, когда допуск на рабочем месте не требуется, распоряжение может быть отдано непосредственно работнику, выполняющему работу.

1.5.9 Работы, выполнение которых предусмотрено по распоряжению, могут по усмотрению работника, выдающего распоряжение, проводиться по наряду.

1.5.10 Распоряжение допускается выдавать для работы поочередно на нескольких электроустановках (присоединениях).

1.5.11 Допуск к работам по распоряжению должен быть оформлен в Журнале учета работ по нарядам и распоряжениям (приложение № 5 к ПОТ РМ 016-2001).

1.5.12 Старший работник из числа оперативного персонала, выполняющий работу или осуществляющий наблюдение за работающими в электроустановках напряжением до 1000 В должен иметь группу III.

1.5.13 Перед работой должны быть выполнены все технические мероприятия по подготовке рабочего места, определяемые выдающим распоряжение.

1.5.14 В электроустановках напряжением до 1000 В, расположенных в помещениях, кроме особо опасных, в отношении поражения людей электрическим током, работник, имеющий группу III и право быть производителем работ, может работать единолично.

1.5.15 При монтаже, ремонте и эксплуатации вторичных цепей, устройств релейной защиты, электроавтоматики, телемеханики, связи, включая работы в приводах и агрегатных шкафах коммутационных аппаратов, независимо от того находятся они под напряжением или нет, производителю работ допускается отключать и включать вышеуказанные устройства, а также опробовать устройства защиты и электроавтоматики на отключение и включение выключателей с разрешения оперативного персонала.

1.5.16 Прогрузка автоматов производится не менее, чем двумя лицами.

1.5.17 Испытания проводятся на отключенной электроустановке.

1.5.18 При испытаниях использовать соединительные провода из комплекта устройства.

1.5.19 Присоединение и отсоединение нагрузочных концов производить в защитных рукавицах при снятом испытательном напряжении.

1.5.20 Подключение устройства к АВ допускается только в строгом соответствии с инструкцией по эксплуатации устройства.

1.5.21 Проверка работоспособности автоматических выключателей экологически безопасна - опасности для окружающей среды не представляет.

Приложение А

(Обязательное)

Схемы проверки АВ

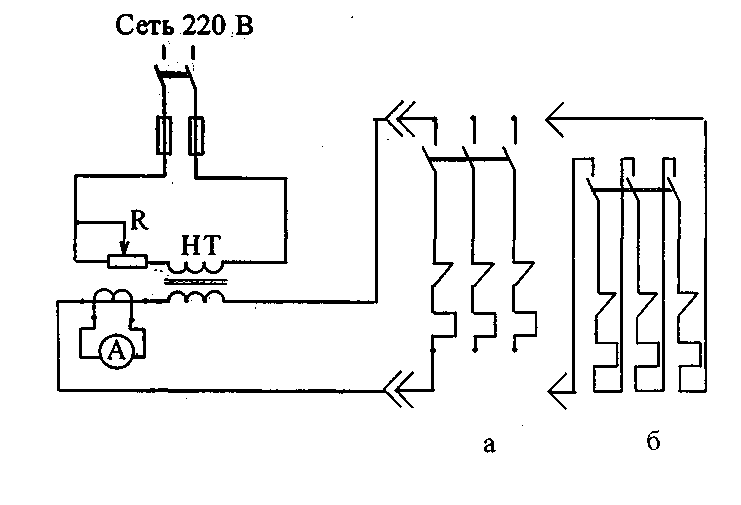

Рис.1. Схема проверки автоматических выключателей

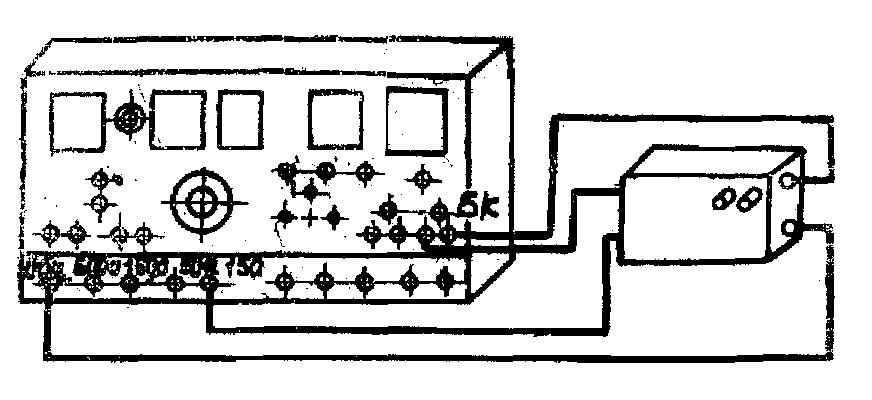

Рис.2. Схема присоединения АВ к стенду МИИСП.

Приложение А (продолжение)

(Обязательное)

Схема принципиальная стенда МИИСП

Приложение Б.

(обязательное)

Форма протокола испытаний (измерений).

Электролаборатория

______________________________________________________________________

___________________________________________________________________________________________________________

ПРОТОКОЛ

испытаний и измерений по проверке заземлителя (заземляющего устройства).

Регистрационный номер № 7\_____

Дата регистрации протокола «___» ___________ 200__ г.

1. Протокол испытаний не может быть частично или полностью перепечатан или размножен

Без разрешения заказчика (или лаборатории)

2. Протокол испытаний распространяется только на электроустановку.

3. Протокол с исправлениями и дополнениями в тексте после его выпуска не действителен.

Свидетельство о регистрации ЭЛ	Номер протокола	Страница протокола	Всего страниц в протоколе

1 Наименование организации или Фамилия, Имя, Отчество заказчика __________________________________________________

2 Адрес заказчика__________________________________________________________________

3 Дата получения заявки на испытания «____»_____________ 200___ г.

4 Полное наименование электроустановки ____________________________________________

5 Адрес электроустановки___________________________________________________________

6 Элементный состав электроустановки________________________________________________

7 Код ОКП № _____________________

8 Наименование и адрес монтажной организации_______________________________________

9 Сведения о проектной организации в соответствии с которой смонтирована электроустановка___________________________________________________________________

10 Сведения об актах на скрытые работы_______________________________________________

(организация, номер, дата)

11 Дата проведения испытаний «____»_____________ 200___ г.

12 Место проведения испытаний_____________________________________________________

13 Климатические условия проведения испытаний

13.1 Температура______ºС 13.2 Давление_________ 13.3 Влажность________

14 Цель испытаний _________________________________________________________________

(приемо-сдаточные, периодические, эксплуатационные)

15 Программа испытаний (объем испытаний в виде перечисления пунктов (разделов) нормативного документа на требования к электроустановке и ее элементному составу): __________________________________________________________________________________

16 Проверка работоспособности АВ выполнена в соответствии с МВИ-7 «Методикой выполнения испытаний (измерений) по проверке работоспособности автоматических выключателей (АВ)».

17. Перечень применяемого испытательного оборудования (ИО) и средств измерений (СИ) указаны в таблице 1.

Таблица 1

Порядковый номер и наименование СИ, вспомогательных устройств	Обозначение типа СИ	Заводской (инвен.) номер	Метрологические характеристики	Наименование измеряемой величины
Мегаомметр	Е 6-24	0354	Диапазон измерений до 10 ГОм Номинальное напряжение 500, 1000, 2500В Разрешающая способность измерений до 9,99 Мом -10 кОм Разрешающая способность измерений от 10,0 до 99,9 Мом -100 кОм , Разрешающая способность измерений от 100 до 999 Мом -1 Мом , Разрешающая способность измерений от от 1 до 9,99 Гом -10 Мом,Предел основной относительной погрешности при измерении сопротивления не более δ=±{[3+0,005(Rк/Rх-1]%+3emp}, Предел основной относительной погрешности при измерении напряжения переменного тока, до 400 В частотой (50,0 ± 0,5) Гц не более δ=±{[5+0,01(400/Uх-1]%+3emp} Ток в измерительной цепи - Не более 1 мА	Сопротивление изоляции, напряжение
Стенд для испытания автоматических выключателей (АВ) и систем автоматического ввода резерва (АВР)	МИИСП 2.719.000	2017	0 – 600 А при установке трансформатора нагрузочного ТОН 0 – 6000 А при установке трансформатора нагрузочного ТОН-5 Питание – от сети.	Ток прогрузки АВ
Амперметр	Э8021	-	0-5А, кл. точ. 2,5	Переменный ток
Амперметр	Э8021	-	0-10А, кл. точ. 2,5	Переменный ток
Вольтметр	Э8021	-	0-250 В, кл. точ. 2,5	напряжение

Свидетельство о регистрации ЭЛ	Номер протокола	Страница протокола	Всего страниц в протоколе

Продолжение табл.1

Амперметр с шунтом НШ75мА	М4200	-	-0-100А, кл. точ. 2,5	Постоянный ток
Секундомер электрический	ПВ-53	53-13897	10хn*,с абсолютная погрешность 0,05 хn*,с	Время
Трансформатор тока	УТТ 5м	038759	15-600А кл. точ. 0,5	-
Регулятор напряжения	РНО-250	-	0-250В	-
Трансформаторы нагрузочные	ТОН ТОН-5	-	0-600А 0-6000А	-
**Комплект проводов для подключения АВ	10 мм2 35 мм2 70 мм2	-	До 80 А До 150 А До 600А	-

18 Нормативный документ, на соответствие требованиям которого проведены испытания (стандарт, правила, нормы и т.п.), значение показателей по НД и допуска при необходимости указаны в таблице 2

Таблица 2

Измеряемый Параметр	НД на требования	Значение показателя по НД	НД на метод испытания	Погрешность измерения прибора	Допуск показателя по НД
Проверка работоспособности автоматических выключателей см. МВИ №7 раздел 4	Данные завода-изготовителя *ПУЭ-7 изд. п.п.1.8.37 (3,4) ГОСТ Р 50345-99 **ПТЭЭП приложение 3 п.28.6	Данные завода-изготовителя МВИ №7 раздел 4	МВИ №7	Погрешность измерений по току: +0,2%; погрешность измерений по времени: 0,05с (смотри МВИ № 7 раздел 7)	Пределы работы АВ должны соответствовать завод. данным

Примечания:

* испытания измерения проводятся при приемосдаточных испытаниях

** испытания измерения проводятся при эксплуатационных испытаниях

19. Результаты испытаний

19.1. Результаты визуального осмотра

19.1.1Маркировка_______________________________________________________________________

19.1.2 Проверка правильности установки АВ в схеме ЭУ_______________________________________

а) Проверка обоснованности выбора ____________________________________________________

б) Соответствие типов и параметров АВ проекту__________________________________________

в) Проверка токов уставки АВ, тока плавкой вставки для предохранителей __________________

19.1.3 Проверка правильности монтажа _____________________________________________________

а) Отсутствие видимых повреждений____________________________________________________

б) Проверка соответствия монтажа утвержденной схеме ЭУ ________________________________

в) Фазные и нулевые рабочие проводники имеют маркировку в соответствии с НД_____________

г) Подключение выполнено с соблюдением полярности(там где запрещена установка однополюсных АВ в нулевом проводнике, проверка полярности должна быть выполнена, чтобы удостовериться, что такие АВ включены только в фазный проводник) ________________

д) Контроль затяжки контактных зажимов_______________________________________________

19.4. Результаты испытания работоспособности механической и контактной системы АВ указаны в таблице 3

Свидетельство о регистрации ЭЛ	Номер протокола	Страница протокола	Всего страниц в протоколе

Таблица 3

Вид проверки	Требования НТД	Результат сработал (не сработал)					Вывод о соотв. (не соотв.)
Проверка фиксации органа управления	Рукоятка должна четко фиксироваться в обоих положениях вкл/откл
Проверка путем многократного включения и отключения рукояткой АВ

19.5 Результаты испытания расцепителей указаны в таблицах 4 и 5 в зависимости от типа АВ.

Таблица 4

№ п\п

Наименование электрооборудования или цепи

Тип АВ

Iн АВ

Тепловой расцепитель

Эл. магнитный расцепитель

Сопротивление изоляции, МОм

Вывод о соотв. (не соотв.)

Ιуст,А

Ι прогр. А

Время сраб. сек

Ιуст. Эл.магн расц., А

І срабат А

Условия применения

Rп

Rпп

Rпк

L1

L2

L3

L1

L2

L3

Таблица 5 (образец заполнения)

Обозначения:

Б- бытового или аналогичного назначения (ГОСТ Р 50345-99); НБ- не относящийся к условиям применения «Б» (ГОСТ Р 50030-99)

В,С,D,L- тип мгновенного расцепления по ГОСТ Р 50345-99 (МЭК 898);

ОВВ- максимальный расцепитель тока с обратно-зависимой выдержкой времени;

НВВ- максимальный расцепитель тока с независимой выдержкой времени;

МД- максимальный расцепитель тока мгновенного действия;

«+» - срабатывание расцепителя;

«-» -не срабатывание расцепителя;

Rп – сопротивление изоляции между выводами полюсов в разомкнутом состоянии выключателя (для усл. «Б»≥2Мом, для усл. « НБ»≥0,5 Мом);

Rпп – сопротивление изоляции между разными полюсами попарно в замкнутом состоянии выключателя (для «Б»≥2Мом, для усл. «НБ»≥0,5 Мом);

Rпк – сопротивление изоляции между полюсами и корпусом выключателя в замкнутом состоянии (для усл. «Б»≥5Мом, для усл. «НБ»≥0,5 Мом).

№ п\п	Типовое обозначение, место установки, назначение	Типы расцепителей		Номинальный ток, А	Уставка расцепителя		Проверка расцепителей							Сопротивление изоляции, МОм				Вывод о соответствии (несоответствии)
		Тока перегрузки	Тока короткого замыкания		Тока перегрузки	Тока короткого замыкания	Тока перегрузки			Тока короткого замыкания				Условия применения	Rп	Rпп	Rпк
							Испытательный ток ,А	Время срабатывания по полюсам		Испытательный ток несрабатывания, А	Реакция расцепителя	Испытательный ток срабатывания, А	Реакция расцепителя
								Допустимое, с	Измеренное, с
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19
1	ВА 66-29-34, РЩ-4 вводной	ОВВ	МД-С	40	40	200-400	102	1-120	16	200	-	400	+	Б	12	14	30	Соот.
									14		-		+
									18		-		+

Свидетельство о регистрации ЭЛ	Номер протокола	Страница протокола	Всего страниц в протоколе

Примечания:

1 Данная форма таблицы 5 протокола применима в случае проверки АВ, у которых расцепителем тока перегрузки является максимальный расцепитель тока с обратнозависимой выдержкой времени, что имеет большинство случаев. Для АВ, у которых расцепителем тока перегрузки является максимальный расцепитель тока с независимой выдержкой времени, проверка этих расцепителей производится также, как проверка расцепителей тока короткого замыкания в соответствии с п. 10.1.4 МВИ № 7 без измерения времени срабатывания. При этом в таблице протокола гр.8, 9, 10 необходимо заменить на графы 11, 12, 13, 14.

2 В соответствии с ГОСТ Р 50030.2-99 допускается проверку максимальных расцепителей тока мгновенного действия с независимой выдержкой времени производить путем измерения тока срабатывания этих расцепителей, плавно увеличивая испытательный ток до момента их срабатывания. Это возможно при наличии нагрузочных устройств, обеспечивающих требуемую скорость увеличения испытательного тока, исключающею возможность срабатывания расцепителя тока перегрузки раньше расцепителя тока короткого замыкания и позволяющую зафиксировать электроизмерительным прибором ток срабатывания.

20. Информация о дополнительных протоколах испытаний, выполненных на условиях субподряда (при его наличии): _______________________________________________________

21. Заключение: Работоспособность автоматических выключателей проверена и соответствует требованиям завода-изготовителя, ПУЭ-7 изд. п.п. 1.8.37(3,4), ГОСТ Р 50345-99, ПТЭЭП Приложению №3 п.28.6. за исключением пунктов (разделов), указанных в таблице:

Наименование электроустановки (или ее части)	Пункт НД, которому не соответствует электроустановка (или ее часть)	Замечания

Начальник электролаборатории _______________________ ( ___________ )

« ____ » _____________ 200 __ год

Исполнители

___________________ _______________________ (____________________)

должность подпись ф.и.о.

___________________ _______________________ (____________________)

должность подпись ф.и.о.
