ЧЕЛЯБИНСКИЙ ТАНКОВЫЙ ИНСТИТУТ
Г.В. Иванов
Н.А. Жданов
ЗАПАСНЫЕ ЧАСТИ, ИНСТРУМЕНТ И
ПРИНАДЛЕЖНОСТИ ТАНКА Т-72
Учебно-методическое пособие
Утверждено на заседании кафедры
Протокол № 13 от 16.01.03г.
Челябинск
2003
ББК 68.513.1-0.82
И 20
Учебно-методическое пособие предназначено для изучения темы «Запасные части, инструменты, принадлежности танка Т-72» курсантами Челябинского танкового института.
В данном пособии раскрываются: назначение, составные части, основные предметы ЗИП танка Т-72, их укладка на машину. В пособии также раскрываются состав группового эксплуатационного комплекта ЗИП, порядок использования, учета, списания и пополнения предметов ЗИП. Наименование и содержание вопросов максимально соответствует новым учебным программам дисциплины «Эксплуатация БТВТ».
© Г.В. Иванов, Н.А. Жданов
© Челябинский танковый институт
1. Назначение индивидуального комплекта зип и перечень его основных предметов
Индивидуальный (одиночный) комплект ЗИП предназначен для технического обслуживания и устранения мелких неисправностей силами экипажа. Комплектность ЗИП определяется необходимостью выполнения определенных работ по уходу и устранению неисправностей.
С помощью зип выполняются следующие работы:
- техническое обслуживание агрегатов, систем, механизмов и вооружения;
- текущий ремонт ходовой части и других механизмов с заменой отдельных поврежденных частей;
- самовытаскивание танка при легких застреваниях, буксировке;
- герметизация корпуса танка при преодолении водных преград под водой;
- зачехление оборудования и укрытие машины.
Перечень предметов ЗИП дается в комплектовочной ведомости, которая является составной частью индивидуальной документации каждой машины и хранится вместе с ее формуляром.
Составные части зип
Инструмент предназначен для выполнения проверочных, крепежных, регулировочных, монтажно-демонтажных и слесарных работ (ключи разные, отвертки, плоскогубцы, молоток, кувалда, зубило, напильник, щуп и т. д.).
Принадлежности включают оборудование для заправки танка ДТ, маслом и ОЖ; шприц-пресс для дозаправки смазкой, буксирные тросы, тросы для самовытаскивания, банник, шомпол, предметы для герметизации корпуса танка, спасательные жилеты, шанцевый инструмент, бачки для питьевой воды и т.д.(у колесных машин: манометр шинный, насос, шланг, домкрат и т. д.).
Запасные части предназначены для устранения часто встречающихся неисправностей. К ним относятся: электролампы, предохранители, болты, гайки, шайбы, прокладки, свечи и т. д.
Кроме этого, на машинах предусматриваются запасные смотровые приборы и призмы, защитные стекла, штыревая антенна, резиновые шланги.
Помимо перечисленных предметов, в ЗИП могут быть часы, санитарная аптечка, сигнальные флажки, веревка для обвязки машины укрытой брезентом или чехлом, всевозможные сумки, чехлы и футляры для возможного в танке вооружения и имущества.

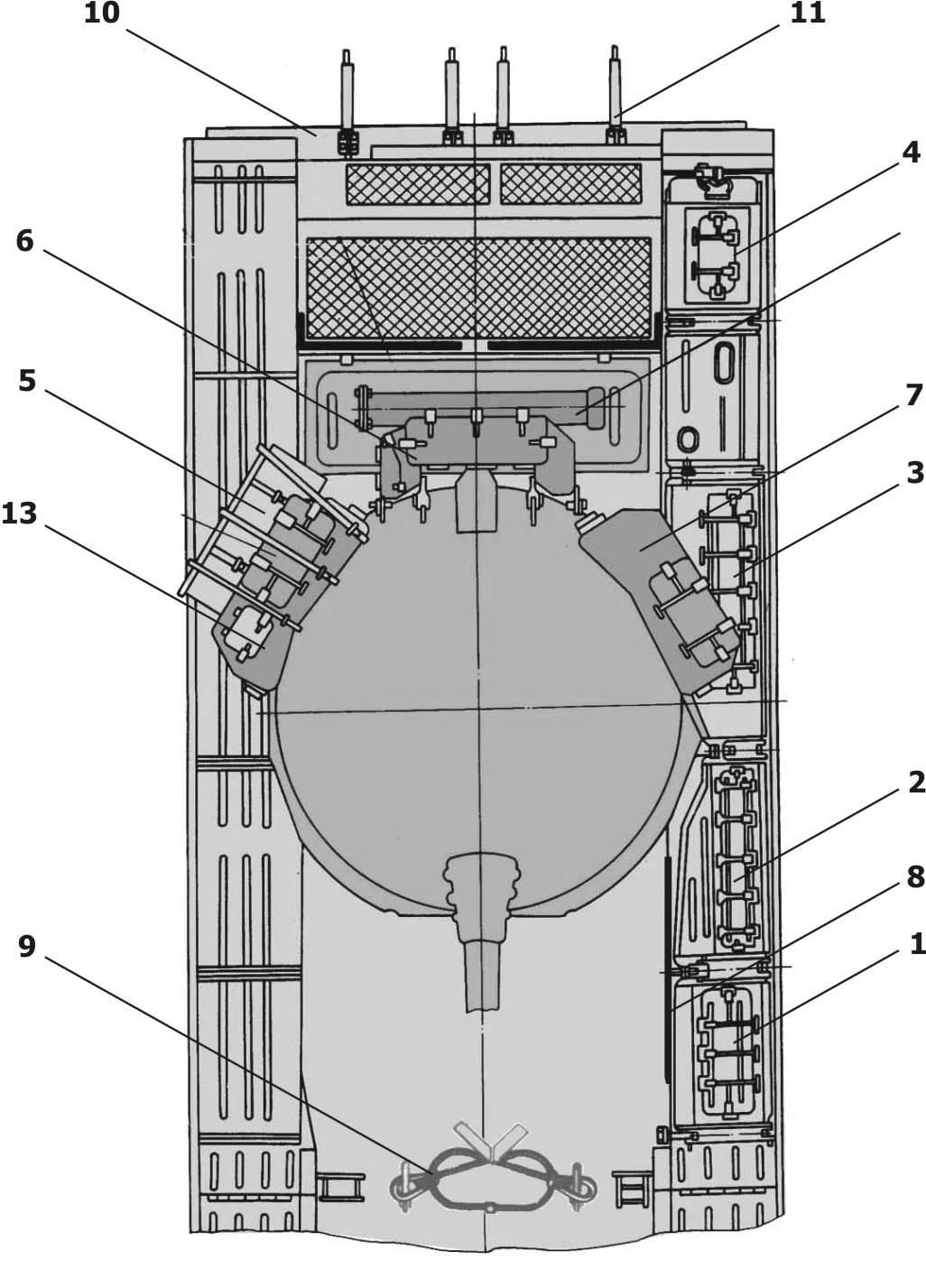

2. Размещение зип снаружи танка
1 – Ящик для ЗИП № 1 8 – Лом
2 – Ящик для ЗИП № 2 9,12 – Трос буксирный
3 – Ящик для ЗИП № 3 10 – Бревно для самовытаскивания
4 – Ящик для ЗИП № 4 11 – Кронштейн для крепления бочек
5 – Ящик для лент НСВТ 13 – Брезент
6 – Ящик для ЗИП ОПВТ 14 – Воздухопитающая труба
7 – Ящик для табельного имущества

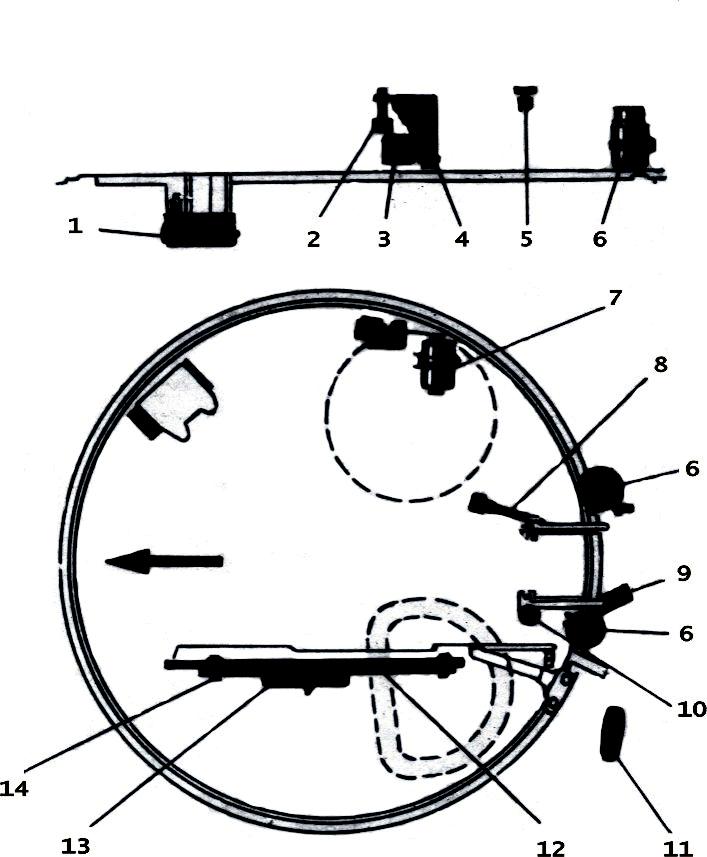

3. Схема укладки зип в башне
1. Запасной смотровой прибор
ТНП-160.
2. Фонарь.
3. Патронташ для сигнальных патронов.
4. Кобура ракетницы.
5. Торцовый ключ для капсюльных втулок.
6. Бачок для питьевой воды.
7. ЗИП радиостанции (на полу ВТ).
8. Тяга стопорения пушки.
9. Боковой уровень.
10. Досыльник.
11. ЗИП пушки и ЗИП ПКТ в чехле.
12. Чехол для автомата.
13. Пенал для электроламп и предохранители.
14. Штыревая антенна в чехле.
