1.5.3 Расчет диспетчерского графика

Прямая лопата

Найдем общее число рейсов из условий, что

n_р = П_э γ / (Q К_г) = 60 t_см К_ва t_н^-1

где n_р – общее число рейсов работающих автосамосвалов, необходимое для обеспечения сменной производительности и экскаватора.

(46)

Число рейсов на 1 автосамосвал: 96 / 14 = 7 рейсов

Частоту подачи автосамосвалов под погрузку определяют по формуле [4, ф.1.36]:

r_п = 60 t_см n_р^-1 = t_н К_ва^-1 ,

где r_п – частота подачи самосвалов под погрузку, мин.

(47)

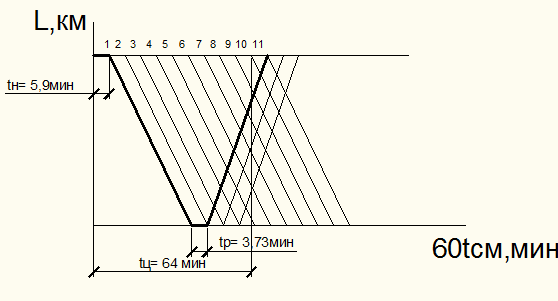

Рисунок 19 - Диспетчерский график работы автосамосвала

Обратная лопата

(48)

Число рейсов 1 самосвала: 73 / 11 =7рейсов

(49)

Рисунок 20 - Диспетчерский график работы автосамосвала

1.5.4 Производство земляных работ бульдозером

Бульдозеры предназначены для землеройно-планировочных работ, послойного разравнивания привозного грунта и перемещение его к голове отвала или насыпи, срезки растительного слоя и уборки его во временный склад, возведения насыпей из выемок или из боковых резервов высотой до 2 м и устройства полунасыпей-полувыемок на косогорах.

Нормативная производительность бульдозера на окончательную планировку дна котлована определяется по формуле, м²/см [4, ф.1.39]::

П_н.б.=(ε / Н_в) t_см , (50)

где ε – единица измерения, на которую дана норма машинного времени;

Н_в – норма машинного времени, маш.-ч; [6]

t_см – продолжительность смены, ч.

(51)

Эксплуатационная производительность, м²/см, бульдозера при планировке площадки определяется по формуле :

П^пл_э.б. = 60 t_см (B-b) v_ср (k_н / k_р ) k_в n^-1 ,

где B – длина отвала, м;

b – ширина перекрытия планируемых полос 0,3…0,5 м;

v_ср – средняя скорость перемещения бульдозера, м/мин;

k_н – коэффициент наполнения;

k_р – коэффициент разрыхления грунта;

k_в – коэффициент использования во времени, равный 0,8;

n – число проходов по одному месту, равное 1...3.

(52)

Нормативную производительность бульдозера на срезку растительного слоя П_н, м²/см, устанавливают по формуле:

(53)

где ε=1000 м²- единица измерения согласно [4],

t_см – время смены, ч Н_в – норма времени, маш-час

Эксплуатационная производительность бульдозера на срезку растительного слоя, м^2/см:

(54) Пн – нормативная производительность;

k_в =0,85– коэффициент использования во времени;
