1.5 Технология выполнения комплексно-механизированных земляных работ

1.5.1 Производительность одноковшовых экскаваторов

Расчет производительности экскаватора, оборудованного прямой лопатой

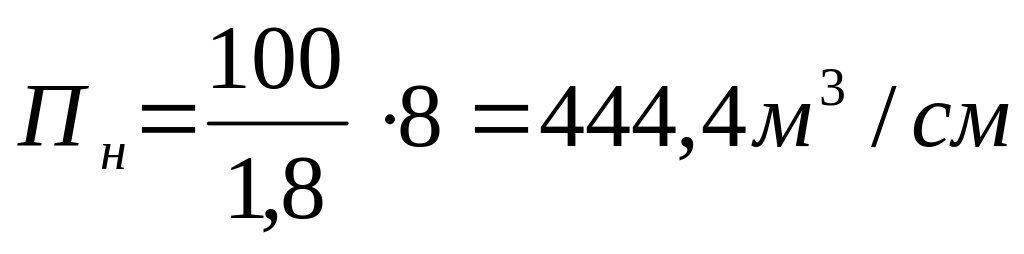

Нормативная производительность рассчитывается по формуле [4,ф.1.25]:

П_н=(ε / Н_в) t_см,

где ε = 100 м³ – объем грунта, на который дана норма времени;

Н_в – норма машинного времени, маш.-ч;

t_см – продолжительность смены, ч.

(30)

Сменную эксплуатационную производительность одноковшового экскаватора, работающего в цикличном режиме, с учетом забойных условий и технологических характеристик процесса выемки грунта устанавливают по формуле [4,ф.1.26]:

где

к_ва – коэффициент использования сменного времени автосамосвалами (равен 0,8-0,9),

к_вэ – коэффициент использования сменного времени экскаватором (равен 0,8-0,9);

(31)

Продолжительность экскаваторных работ Т_см, в сменах, при разработке грунта в котловане в заданном объеме выемки определяют по формуле:

Т_см =V_э / (П_н Р N_э),

где Nэ =2 - количество одновременно работающих экскаваторов;

Р – показатель выполнения нормы выработки,

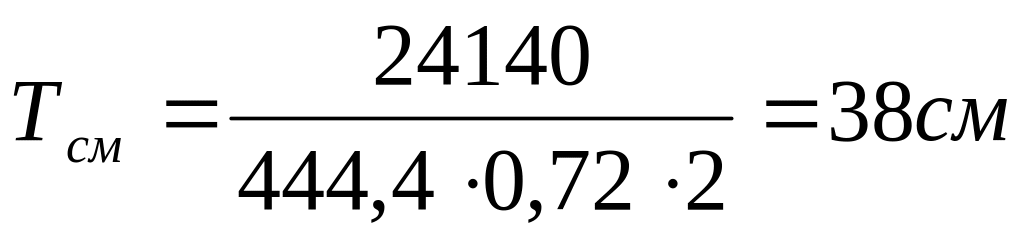

P= П_э/П_н = 319,9/444,4 = 0,72 (32)

(33)

Расчет производительности экскаватора, оборудованного обратной лопатой

(34)

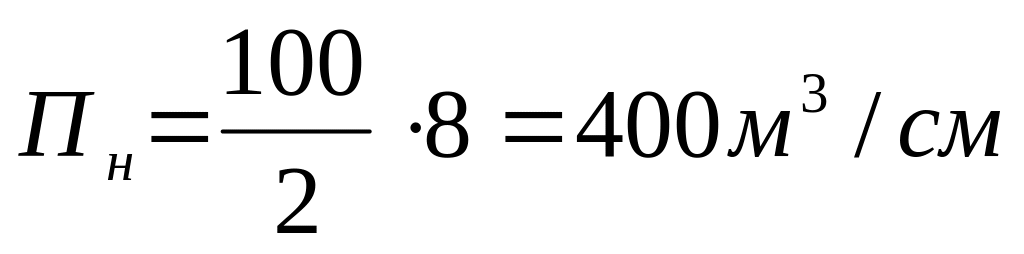

(35)

P = 324 / 400 =0,81 (36)

( 37)

1.5.2 Расчет производительности и количества автосамосвалов для вывозки грунта

Продолжительность цикла нагрузки автосамосвала грунтом t_н, минут, в зависимости от грузоподъемности Q и с учетом времени на подачу машины в рабочую зону экскаватора, мы будем рассчитывать по формуле [4, ф.1.31]:

Прямая лопата

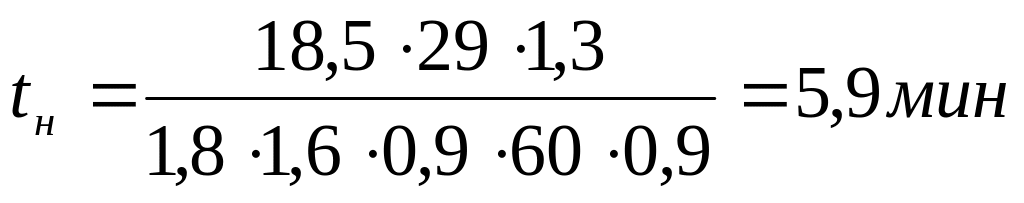

t_н = Q t_цэ К_р / (γ q_э К_н 60К_т) = (38)

где Q – грузоподъемность самосвала, т [таблица 4];

t_цэ – продолжительность рабочего цикла экскаватора, с;

К_р - коэффициент разрыхления по виду и характеру разрабатываемого грунта [4 приложение А];

γ – объемная плотность грунта (удельный вес), т/м3 (глина γ=1,5 т/м3) [4];

q_э – объем ковша экскаватора (1.6 м³);

К_н - коэффициент наполнения кузова самосвала ( К_н =0,9)

К_т - коэффициент подачи транспорта (К_т=0.9)

Теперь, зная цикл нагрузки, можно рассчитать длительность рейса t_ц , минут, или рабочего цикла автосамосвала, мин :

t_ц = t_н +2L60 / V_ср + t_р ,

где L – расстояние перевозки грунта, км;

V_ср – расчетная скорость движения автосамосвала, км/ч, зависит от грузоподъемности машины и дальности перевозки грунта [4, прил.А табл.7];

t_р – продолжительность выполнения операции разгрузки автосамосвала;

(39)

Сменную эксплуатационную производительность автосамосвала П_а, т/смену, рассчитывают по формуле [4,ф.1.33]:

П_а = (60 t_см / t_ц) Q К_г К_ва ,

где К_ва – коэффициент использования сменного времени для автосамосвала. В расчетах принимают К_ва =0,8…0,9.

К_г- коэффициент использования по грузоподъёмности (1,024)

(40)

Чтобы обеспечить в течение смены непрерывную работу экскаватора, количество автосамосвалов, необходимое для перевозки разработанного экскаватором грунта, принимают, исходя из сменной производительности участвующих в процессе автомашин и проверяют по продолжительности циклов t_ц и t_н. Расчет ведут по формуле [4, ф.1.34]:

N_а = t_ц / t_н , N_a =( П_э ^. g)/П_а

где N_а – количество работающих в смену автосамосвалов в комплексном процессе с экскаватором.

(41)

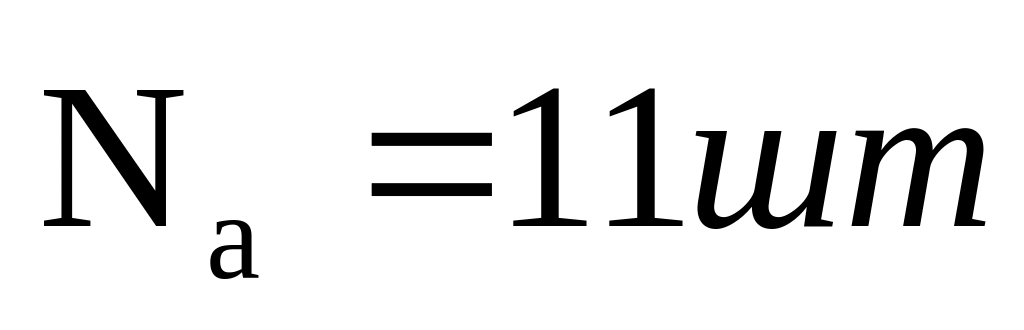

Принимаем

Обратная лопата

(42)

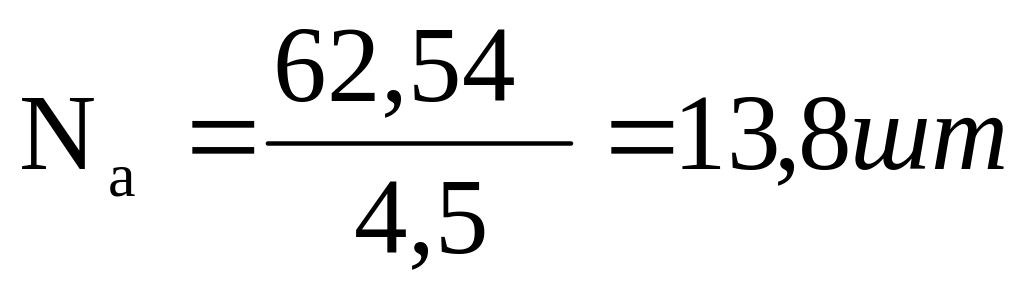

(43)

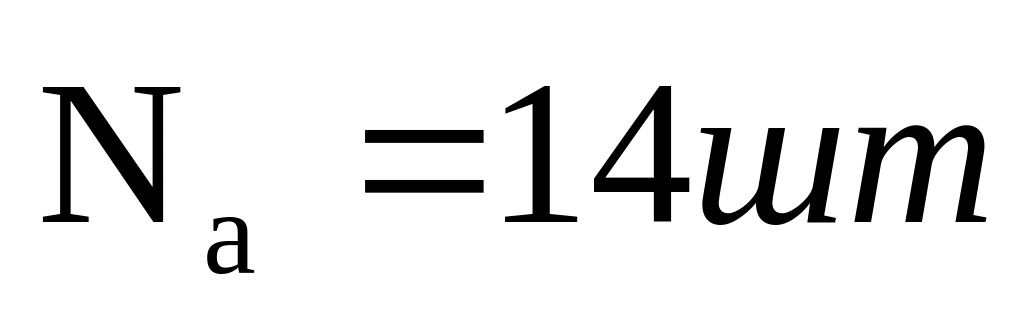

(44)

(45)

Принимаем
