1.1.2 Разбивка земляных сооружений

Разбивка сооружений состоит в установлении и закреплении их положения на местности. Разбивку осуществляют с помощью геодезических инструментов и различных измерительных приспособлений.

Разбивку котлованов начинают с выноса и закрепления на местности (в со­ответствии с проектом) створными знаками основных рабочих осей, в качестве которых обычно принимают главные оси здания I-I и II-II (рисунок 1.1, а). После этого вокруг будущего котлована на расстоянии 2-3 м от его бровки парал­лельно основным разбивочным осям устанавливают обноску (рисунок 1.1, б).

Обноска разового использования (рисунок 1.1, в) состоит из забитых в грунт металлических стоек или вкопанных деревянных столбов и прикрепленных к ним досок. Доска должна быть толщиной не менее 40 мм, иметь обрезную грань, обращенную кверху, и опираться не менее чем на три столбика. Более совершенной является инвентарная металлическая обноска (рисунок 1.1). Для пропуска транспортных средств в обноске должны быть разрывы. При значи­тельном уклоне местности обноску делают с уступами.

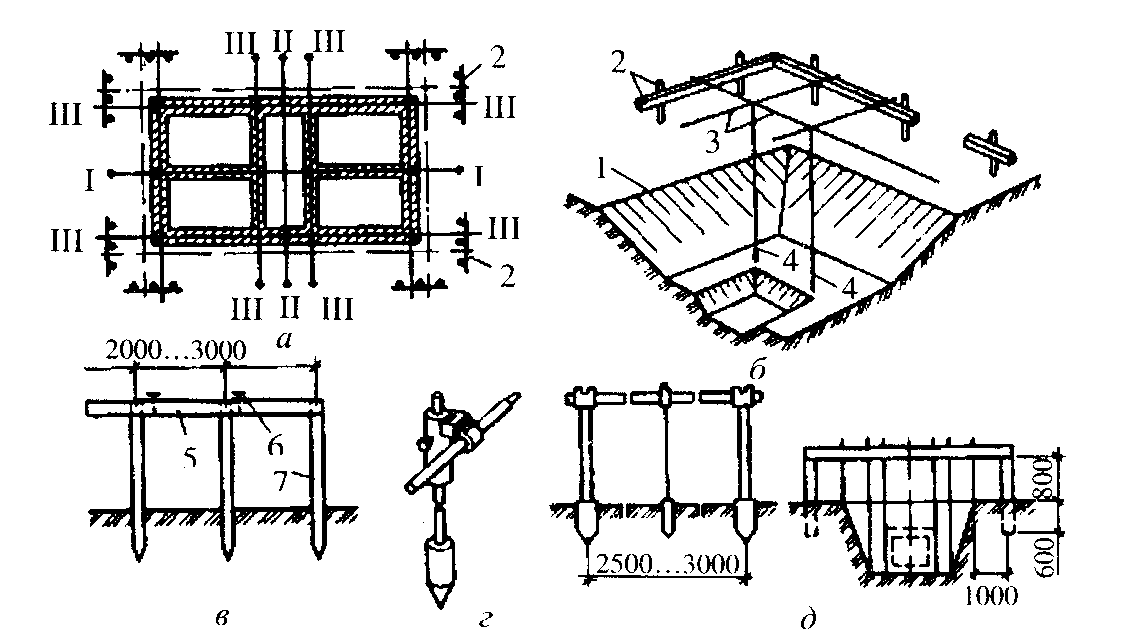

а - схема разбивки котлована: б - схема обноски: в - элементы обноски разового исполь­зования; г - инвентарная металлическая обноска: д - схема разбивки траншеи; I-I и II-II - главные оси здания; III-III - оси стен здания; 1 - границы котлована; 2 - обноска; 3 - проволока (причалка); 4 - отвесы; 5 - доска; 6 - гвоздь; 7 - стойка

Рисунок 1 - Схема разбивки котлованов и траншей

На обноску переносят основные разбивочные оси и начиная от них разме­чают все остальные оси здания. Все оси закрепляют на обноске гвоздями или пропилами и нумеруют. На металлической обноске оси закрепляют краской. Размеры котлована поверху и понизу, а также другие характерные его точки отмечают хорошо видимыми колышками или вехами. После возведения под­земной части здания основные разбивочные оси переносят на его цоколь.[4]

1.2 Определение объемов земляных работ

1.2.1 Расчет размеров котлована

Технологическое проектирование производства земляных работ начинаем с определения линейных размеров в плане и разрезе необходимого земляного сооружения - котлована или траншеи.

Котлован под фундамент разрабатываем в том случае, если размеры подошвы фундаментов велики, а ширина пролетов более 18 м, т.е. целесообразна сплошная разработка грунта.

Если размеры пролетов более 18 м, то с целью сокращения объемов земляных работ целесообразно разрабатывать траншеи под фундамент.

Котлованы и траншеи разрабатывают с вертикальными или наклонными стенками (откосами), с креплением или без них.

Котлован и траншеи с вертикальными стенками устраивают в грунтах естественной влажности с ненарушенной структурой при отсутствии грунтовых вод и глубине в пределах 1…2 м.

Котлованы и траншеи с откосами разрабатывают при глубине, превышающей допустимые пределы возведения их с вертикальными стенками [СНиП 3.02.01-87] и когда устройство креплений экономически нецелесообразно. Крутизну откосов принимаем по таблице 1.

Таблица 1 - Значения коэффициентов откосов (СНиП III-4-80^

«Техника безопасности в строительстве»)

Виды грунтов	Крутизна откосов при глубине выемки до
	1,5 м	3,0 м	5,0 м
Насыпные и неуплотненные	1:0.67	1:1	1:1.25
Песчаные и гравийные	1:0.5	1:1	1:1
Супесь	1:0.25	1:0.67	1:0.85
Суглинок	1:0	1:0.5	1:0.75
Глина	1:0	1:0.25	1:0.5
Лессы и лессовидные	1:0	1:0.5	1:0.5

Определение размеров котлована:

А – длина здания по крайнимпоперечним осям, м;

B – ширина здания, м;

А= 12*8= 96 м;

B= 30+12+12+24= 78 м;

b- ширина котлована по низу, м;

a – длина котлована по низу, м;

а = А + a1 +2x – 2e; (1)

а = 96 + 2,9 + 2*1 -2*0,5= 99,9 м;

b = B + a2 +2x; (2)

b= 78 + 3 +2*1= 83 м;

B1- ширина котлована по верху, м;

A1 – длина котлована по верху, м;

A1 = a+2mH; (3)

A1= 99,9 +2*0,25*3 = 101,4 м;

B1 = 83 + 2*0,25*3 = 84,5 м;

H – глубина котлована, м;

Hф- высота фундамета, м;

H=Hф (4)

H= 2,1+0,4+0,5 = 3 м.

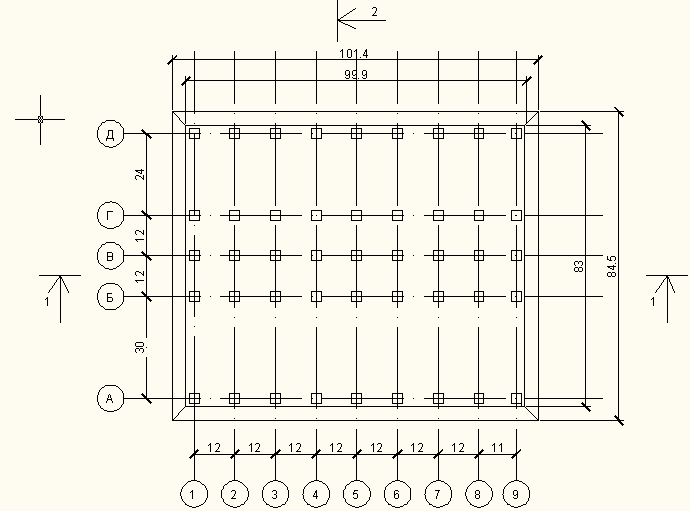

Рисунок 2 – План котлована

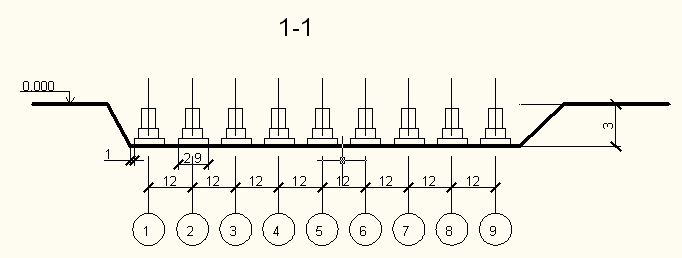

Рисунок 3 – Разрез котлована по 1 – 1

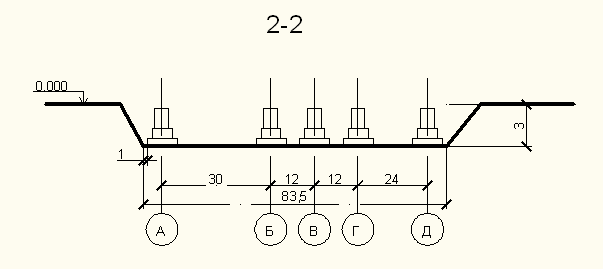

Рисунок 4 – Разрез котлована по 2 – 2

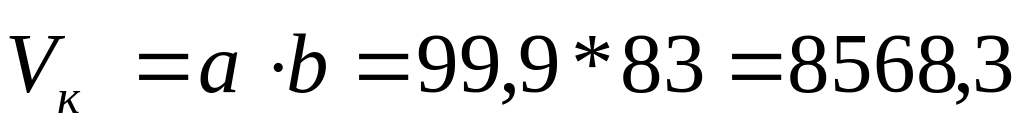

Определение объема экскаваторных работ:

Экскаватор разрабатывает грунт на 10 см меньше проектной отметки, то есть в нашем случае на глубину 2.9 м. Объём экскаваторных работ, м³:

(5)

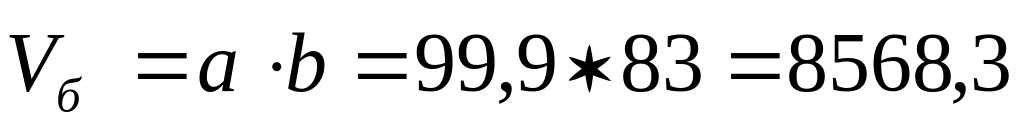

Определение объёма грунта, подлежащего разработке бульдозером:

Бульдозер срезает растительный слой грунта до начала работы экскаватора. Площадь срезаемого грунта, м²:

(6)

Бульдозер осуществляет окончательную планировку дна котлована после работы экскаватора, м²:

(7)

Определение объема работ, производимая катком, м²:

(8)

Определение объёма земляных работ, выполняемых вручную.

Вручную подчищаем грунт под основание каждого фундамента на глубину 0.1 м.

м³ (9)

Таблица 2 - Ведомость объемов работ

Наименование технологических операций	Единица измерения по ЕНиР	Число единиц измерения
Срезка растительного слоя	1000 м2	9,1
Разработка грунта одноковшовым экскаватором в котловане	100 м3	241,4
Окончательная планировка дна котлована бульдозером	1000 м2	8,5
Разработка грунта вручную при подготовке оснований под фундаменты	м3	43
Уплотнение грунта катком	1000 м2	8,5
