§ Режимы работы импульсных стабилизаторов.

На рис. 28 а) τ = const, T = var. Такой режим работы импульсных стабилизаторов называют частотно-импульсной модуляцией (ЧИМ-режим).

На рис. 28 б) τ = var , T = const . Такой режим работы импульсных стабилизаторов называют широтно-импульсной модуляцией (ШИМ-режим).

Предпочтительней является ШИМ-режим (у него постоянная частота работы устройства, что дает возможность оптимизировать фильтры и засинхронизировать эту частоту частотами других импульсных усторойств), спектр помех существенно мягче, чем в ЧИМ-режиме.

На рис 28 в) изображен еще один режим работы импульсных стабилизаторов – релейный режим (для которого τ = var , T = var). Для реализации такого режима используются пороговые устройства, например такие как триггер Шмидта. U_{срабатывания} – это напряжение срабатывания; U_{выключения} – это напряжение выключения.

Релейный режим имеет все недостатки ЧИМ-режима. Достоинством же релейного режима является простота.

§ Построение (основные схемы) импульсных стабилизаторов.

1. Схема с последовательным включением индуктивности и коммутирующего диода (рис. 29).

Для схемы на рис. 29 U_н < U_п и регулирующим элементом является транзистор VT.

2) Схема с паралельным включением индуктивности и коммутирующего диода (рис. 30).

а) ключ выключен => U_н = U_п

б) ключ работает => I_L = I_н+ I_кл; U_н > U_п

3) Инвертирующий стабилизатор (на сопротивлении нагрузки напряжение имеет противоположную полярность с напряжением питания ). Причем │U_н │< │U_п │. Схема инвертирующего стабилизатора изображена на рис. 31.

§ Варианты сиу с шим.

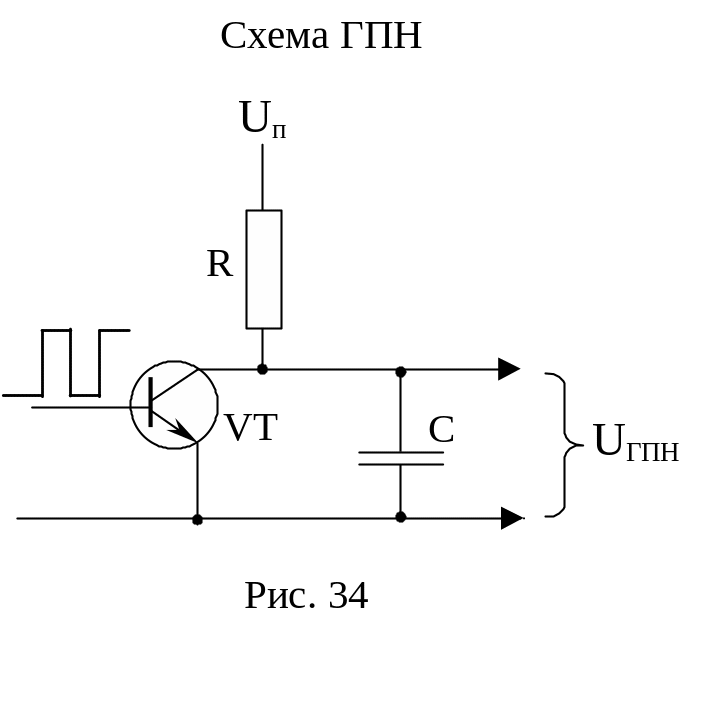

В современной схемотехнике стараются обходиться без импульсных стабилизаторов, а используют регулируемый инвертор напряжения.

§ Преобразователи напряжения.

Преобразователи напряжения строятся на основе инверторов напряжения, которые преобразуют постоянное напряжение питания в переменное напряжение различной формы. Простой инвертор (синусоидального тока) используется для преобразования постоянного напряжения в синусоидальное промышленной частоты. Инвертор в сочетании с выпрямителем и фильтром образует конвертор, который преобразует постоянное напряжение питания в постоянное напряжение нужного нам номинала.

Инвертор перекоммутирует в нагрузке напряжение питания, в состав инвертора входит трансформатор, рабочая частота которого от 10 кГц до 100 кГц.

Бывают инверторы самовозбуждения => автогенераторы, и независимого возбуждения (рис. 36).

Типы построения инверторов:

• однотактные (рис. 37). В таких инверторах есть эффект подмагничивания трансформатора постоянной составляющей тока.

• двухтактные (рис. 38).

На рис. 38 изображена схема с отводом средней точки трансформатора (двухтактная). Недостатком этой этой схемы является достаточно большое обратное напряжение (закрытый транзистор находится под удвоенным напряжением питания).

Н а рис.39 изображена двухтактная схема мостового включения. Открываются попарно то VT1-VT4, то VT3-VT2. Таким образом токи через индуктивность (обмотку трансформатора) протекают в противоположных направлениях => нет эффекта подмагничивания обмотки.

U_ОБР ≈ Е_П

Лекция 7.

Полумостовая схема

В один полупериод заряжается одна емкость, в другой – вторая емкость.

Достоинства - как и у мостовой схемы.
