Фазовая многоуровневая манипуляция
Исходное выражение для радиосигнала:
Us= Us∙cos[ω0t+φ(t)]=I(t)∙cos[ω0t+φ(t)]—Q(t)∙sin[ω0t+φ(t)];
Это говорит о том, что радио сигнал может быть представлен в виде двух ортогональных функций, которые находятся в квадратуре {cos и sin на π/2}.
Каждая функция может быть промодулирована по-своему. Квадратурно-амплитудная — модуляция, при которой каждое слагаемое передается по-разному, но на одной несущей частоте.
Квадратурная четырех уровневая фазовая модуляция (4КФМ).
Сигнальное пространство — пространство, образованное за счет двух ортогональных осей.
Сигналы 4КФМ — сигналы с постоянной амплитудой.
Как правило, используется вариант, где есть начальный сдвиг фаз φ0= π/4.
Здесь
М=4, φ0=0.

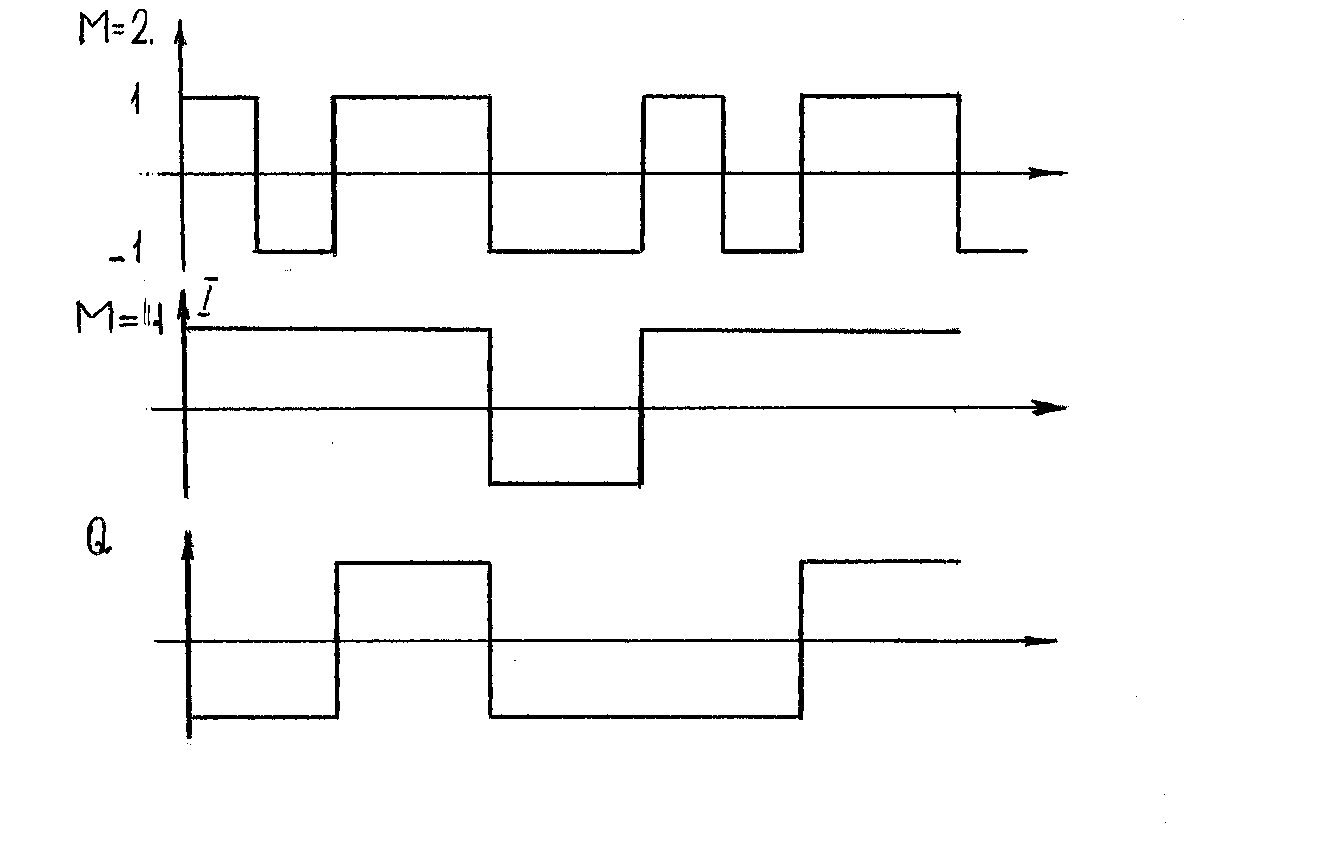

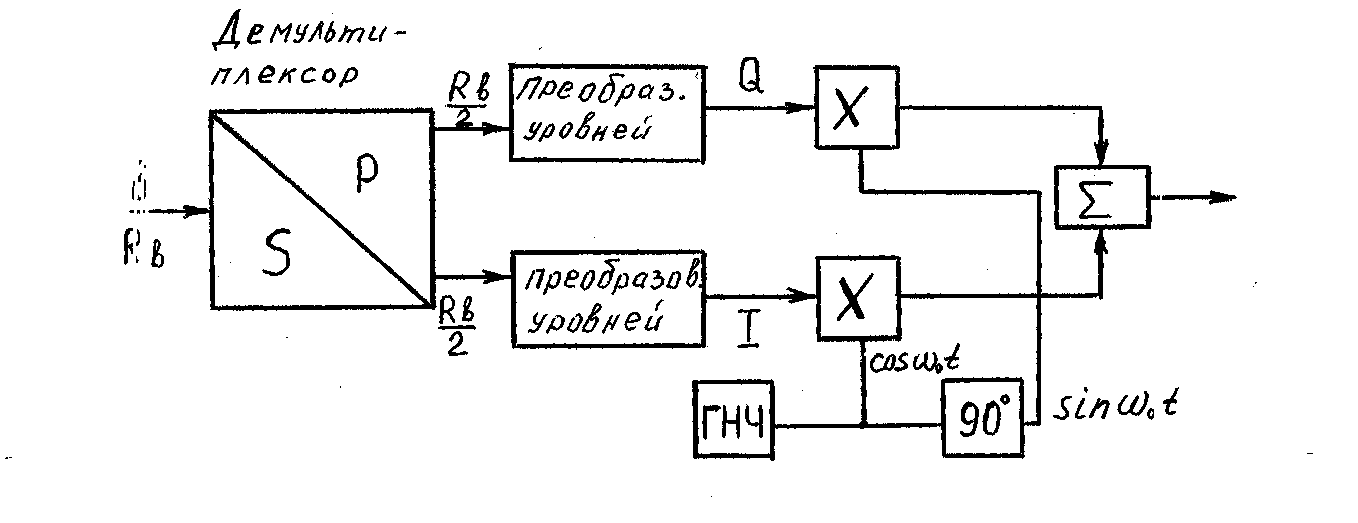

Метод осуществления 4КФМ.
Предположим, имеем:
Здесь І привязано к нечетному символу.
Допустим:

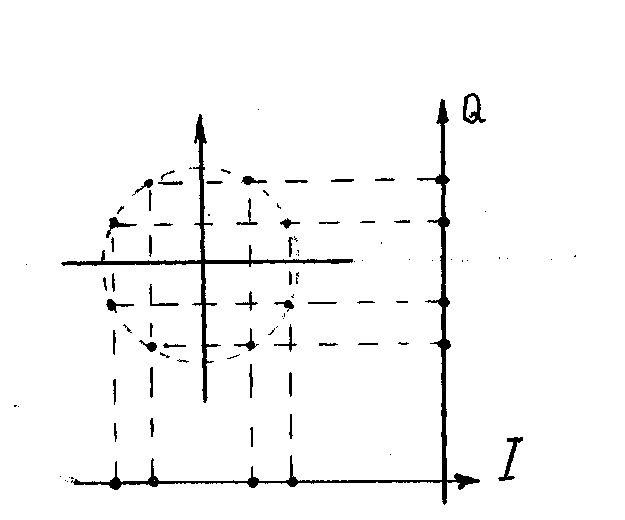

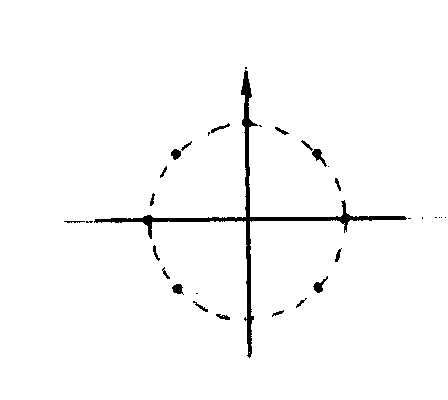

Для восьмиуровневой системы 8КФМ:

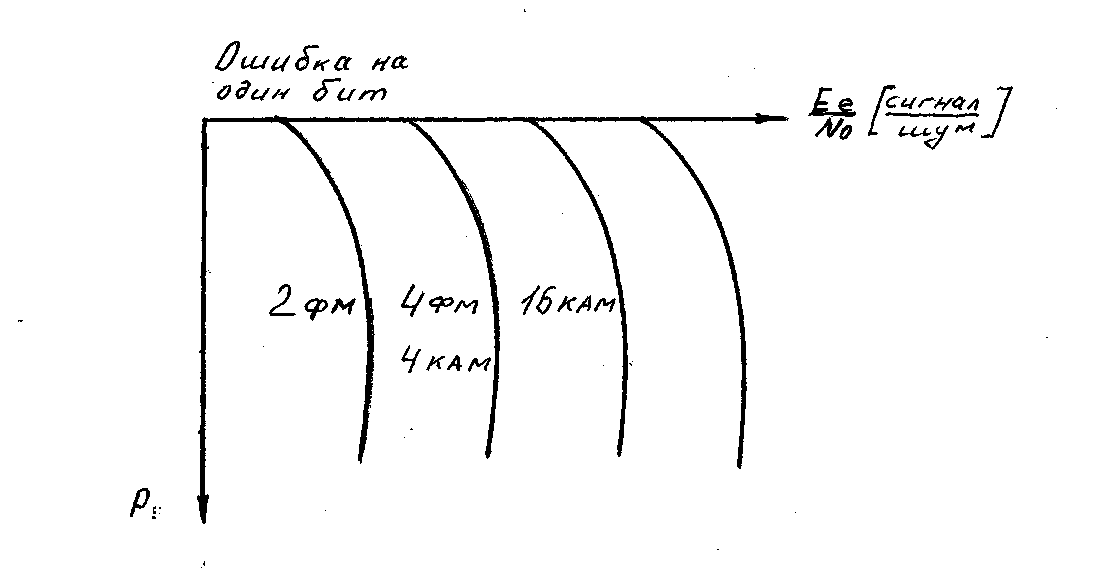

У 16КФМ — 16 точек. При 16КФМ — разнос точек очень маленький.
Амплитудно-фазовая модуляция или квадратурно-амплитудная модуляция.
16КАМ: 8КАМ: 4КАМ:
Используется вся ось 4КАМ(4-уровневая). 4КАМ полностью совпадает с 4ФМ.
Установка уровней при многоуровневых модуляциях может быть иерхической и неиерхической. При иерхической модуляции: шаг квантования устанавливается по приоритету. При неиерхической модуляции: шаг квантования одинаковый.
Разновидности модуляции.
QPSK – четырех уровневая УР КАМ.

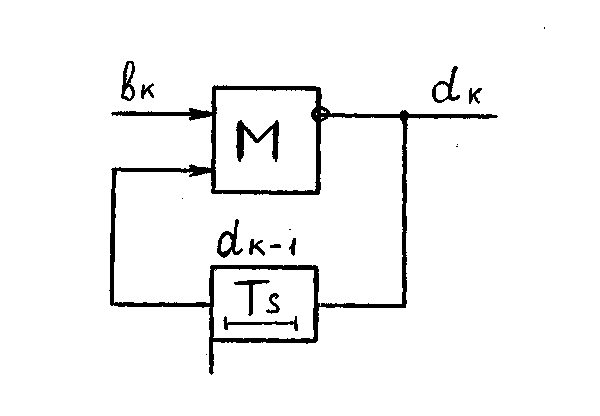

Относительная фазовая модуляция (DQPSK):

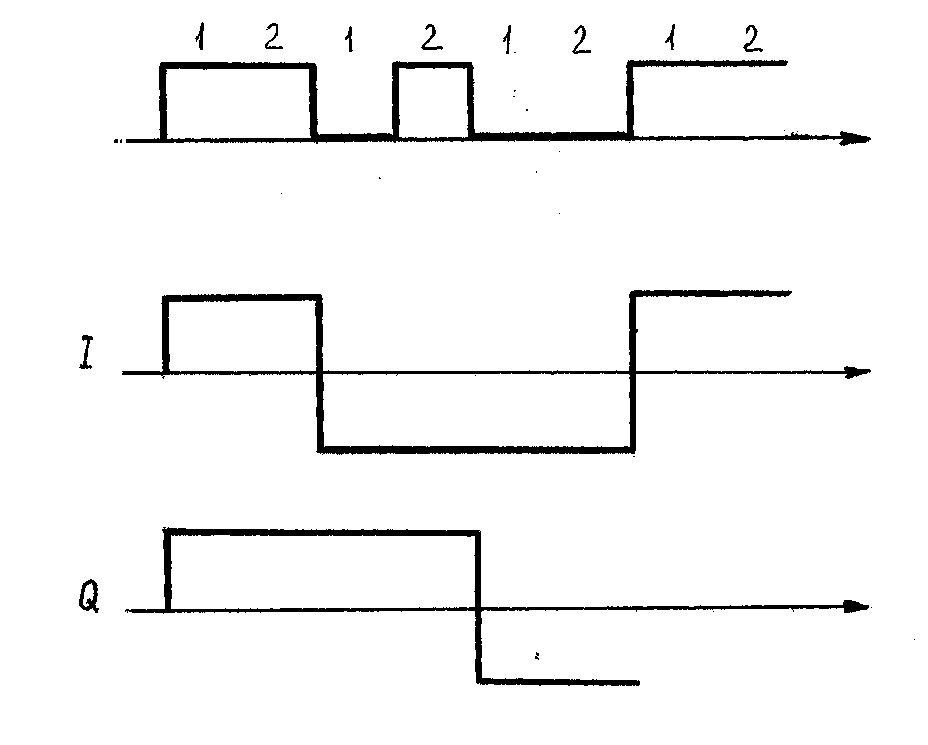

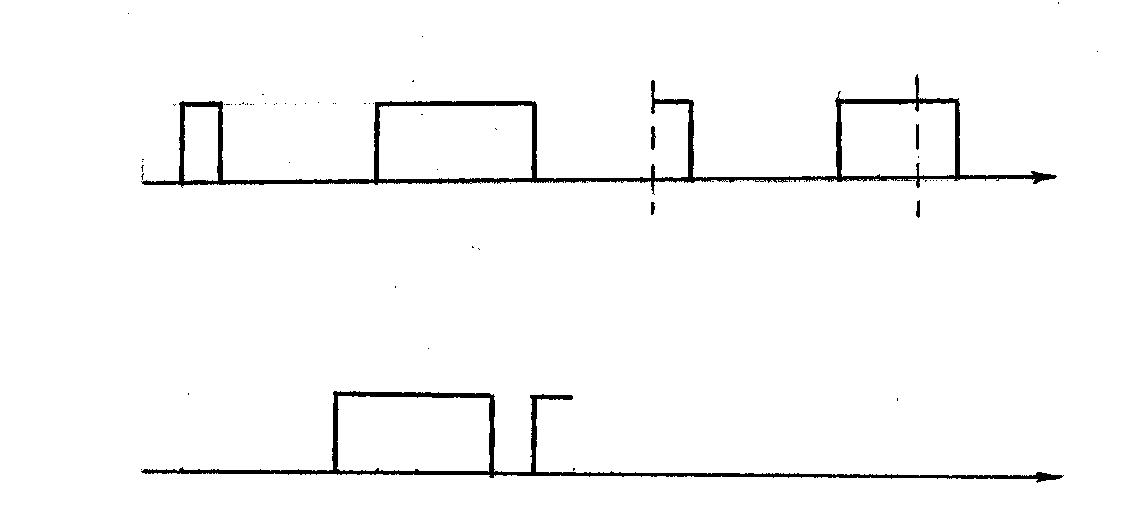

Квадратурная ФМ со смещением (OQPSK):

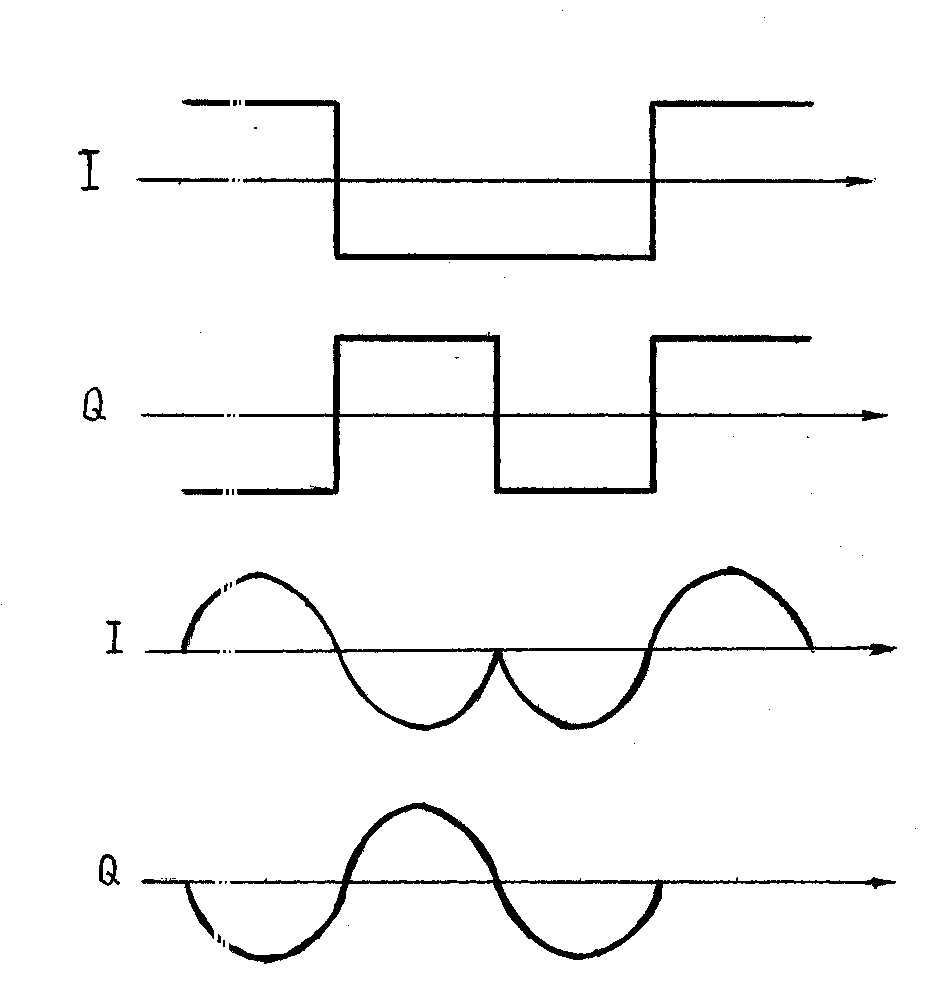

Минимальный частотный сдвиг (MSK):
Достоинства: модуляция такими сигналами изменяет фазу генератора непрерывно (без скачков).
GMSK – Фильтр с характеристикой Гаусса:
Достоинства: большая спектральная эффективность, т.е. ширина главного спектрального лепестка; все достоинства предыдущих методов. Огибающая сигнала постоянна, что дает возможность использовать нелинейный режим передаваемого устройства.

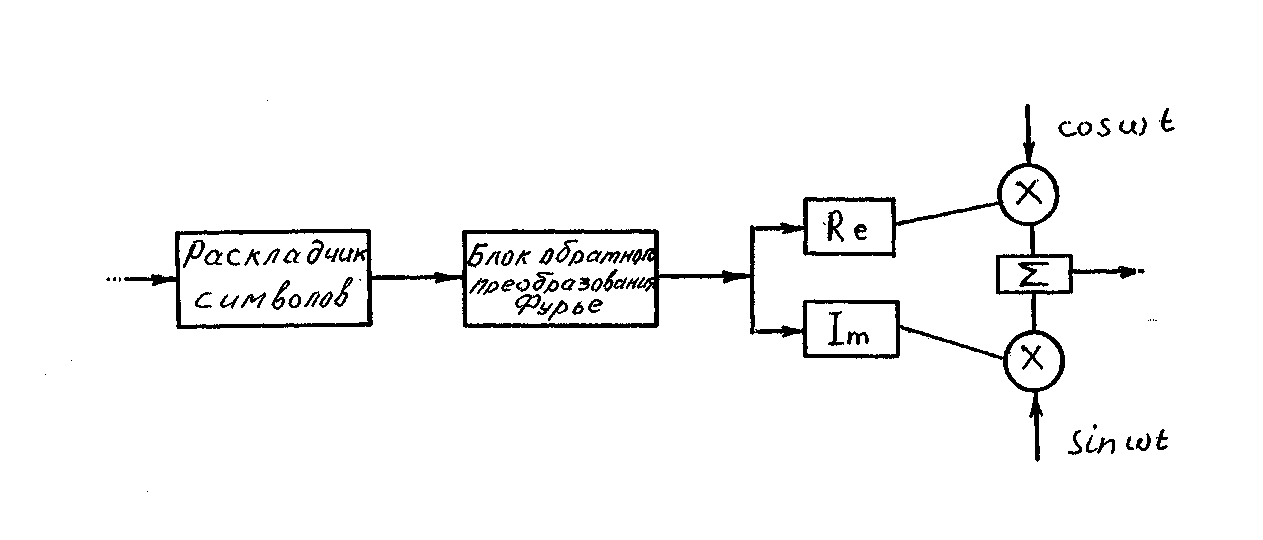

COFDM: многочастотное уплотнение ортогональных частот с кодированием.
Если имеем исходную посылку bк, которая содержит m символов длительностью Тв каждая. Время передачи m символов m Тв= Тs. Мультиплексирование происходит за счет того, что каждый из m символов получает свою частоту.
В реальных системах отдельная частота присваивается не одному символу, а группе символов. Появляется возможность повышения пропускной способности этой системы. При этом
Тs уменьшается.

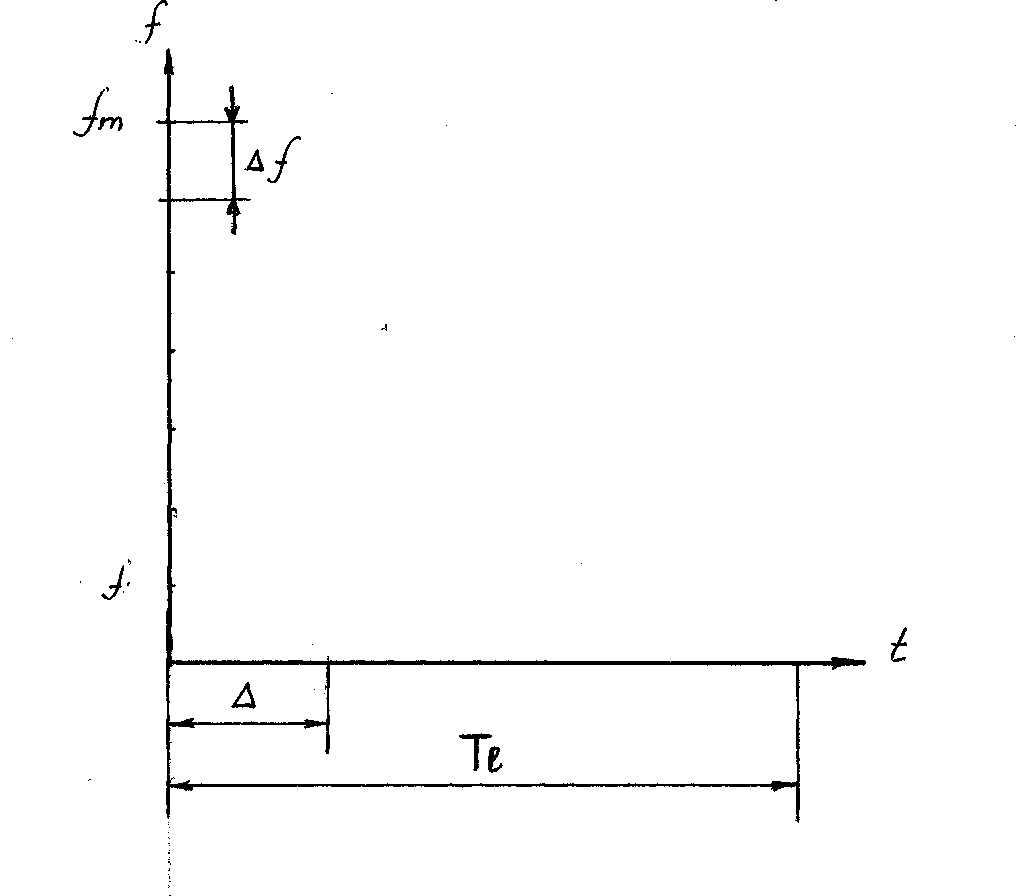

Где Δ ― защитный интервал, в нем обработка не производится. Это связано с тем, что есть мешающие станции, которые могут излучать свой сигнал.
С помощью этой системы можно построить одночастотный приемник. В зависимости от сигнала способы модуляции могут быть разными. Чтобы не получить межсимвольного перекрытия ― есть Δf. Он равняется Δf = 1/2 Тs. Используем не простые частоты, а ортогональные, т.е. каждая частота ортогональна к соседней. Тогда Δf = 1/Тs. Этим исключается межсимвольное перекрытие. Т. к. полоса 8 МГц, то условия приема могут быть различным. Поэтому чтобы избежать шумов, помех и т. д. каждый сигнал проходит кодирование.
Например, такое:
