1.Б Модуляция изменением напряжения возбуждения.

при гармоническом модулирующем сигнале. Такой режим называется режимом усиления модулированных колебаний (если где-то уже произвели модуляцию). Режим работы АЭ – недонапряженный. Этому способу свойственен низкий КПД. Мы должны обеспечить высокую линейность статической модуляционной характеристики (применяем режим класса А или класса Б). Этот режим используют в передатчиках однополосной модуляции и в телевизионных передатчиках. Схема такая же как предыдущая, но без трансформатора.

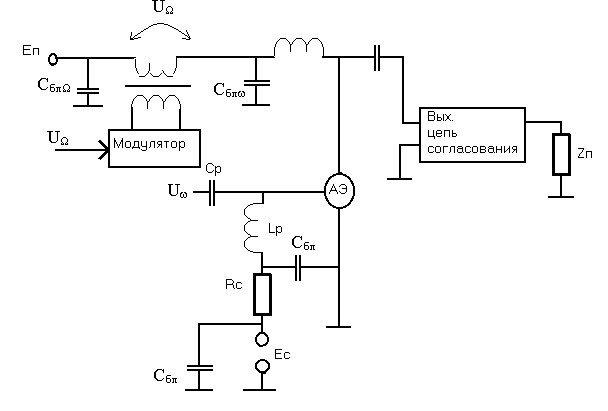

2.Модуляция изменением U_ПИТ (напряжения питания) в выходной цепи.

АЭ – в перенапряженном режиме. Предположим, что:

Основное достоинство – постоянный и максимально возможный КПД (0,7…0,8)

К недостаткам этого режима можно отнести :

1. статическая модуляционная характеристика очень нелинейная (из-за использования перенапряженного режима). Уменьшить напряженность режима и увеличить линейность можно включением R_c (напряжения смещения)

2. ; , таким образом

Для осуществления модуляции по этому способу требуется мощность модулятора соизмеримая с мощностью несущего режима. Современные модуляторы имеют высокий КПД (двухтактные каскады в режиме класса Б или класса Д ШИМ, при этом КПД может достигать 90% для модуляторного блока), таким образом суммарный КПД ВЧ блока и модуляторного блока может достигать 0,5…0,6.

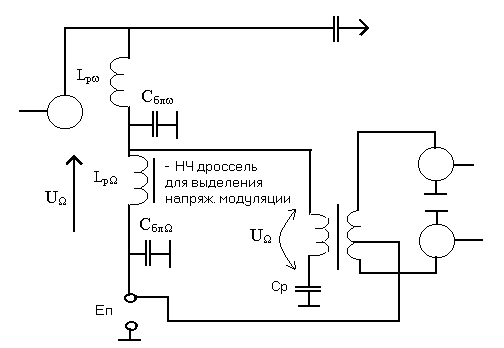

Схема сопряжения двухтактного модулятора с нашим каскадом (Сх. питания)

Ток в первичной обмотке трансформатора, из-за двухтактного составления схемы, не протекает. Полностью отсутствует постоянная составляющая. U_ включено последовательно с Е_П.

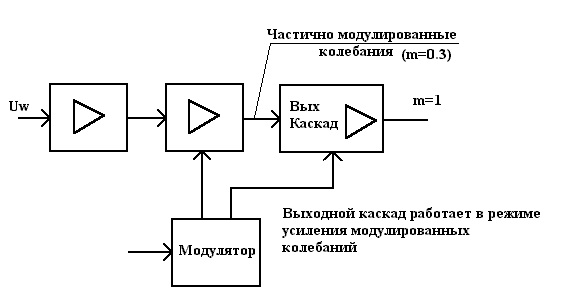

3. Комбинированная модуляция

В общнм виде:

Однополосная модуляция

Мы формируем сигнал из АМ сигнала таким образом, что полностью подавляем боковую полосу и полностью или частично подавляем несущую.

ДОСТОИНСТВА:

• в два раза уже полоса;

• большой енергетический выиграш (примерно в 8...16 раз);

• лучше отношение сигнал/шум по мощности (в приемнике тоже уже полоса частот);

ПРИМЕНЕНИЕ:

• дальняя радиосвязь;

• магистральные линии связи;

НЕДОСТАТКИ:

• сложность формирования сигнала (сложность передатчика и приемника);

• требуется очень увеличивать степень стабильности несущего колебания передатчика и гетеродина приемника. Для упрощения этой задачи в ОБП оставляют маленькую часть несущей;

• Требуется высокая линейность ВЧ тракта, поскольку сигнал формируется в возбудителе;

Формирование сигнала ОМ рассмотрим на примерах:

Для формирования сигнала используются различные методы:

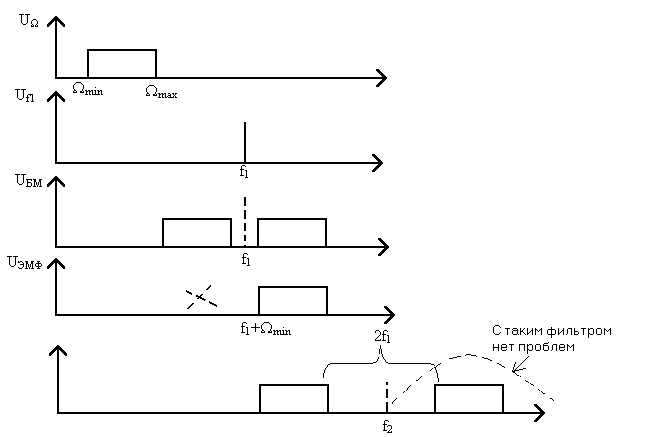

• повторная балансная модуляция (подавление на существенно меньшей частоте)

Структурно она выглядит следующим образом

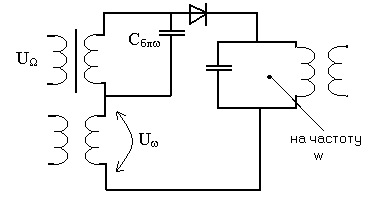

Схема АМ на одном диоде:

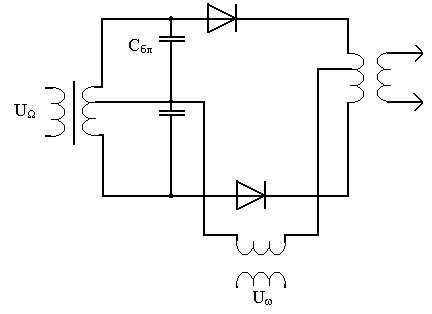

БМ – два диодных модулятора включенных навстречу друг другу

Угловая модуляция

₀ – средняя частота

Модулирующим сигналом является однотоновый сигнал:

М – индекс модуляции.

Основные свойства : ; J_n – функция Бесселя n-го порядка от аргумента М.

При М<1 – узкополосная модуляция П=2F_max (поскольку учитывается только одна полоса, также, как и в АМ).

При M>1, П=(М+М+1)F_max

При больших М получаем в общем-то бесконечный спектр (очень широкая полоса частот). Сигналы с УМ могут иметь постоянные амплитуды, что дает возможность избавляться от аддитивных помех (высокая помехозащищенность).
