Раздел 3. Формирование радиосигналов (управление колебаниями)
U(t) = U*cos(ω0*t)
U(t) = U(t)*cos[ω0*t + φ(t)]
Когда модулированный сигнал представляется набором дискретных значений, то мы говорим о манипуляции.
Качество модуляции оценивается с помощью статических и динамических модуляционных характеристик.
Под статической модуляционной характеристикой понимают изменения изменяемого параметра ВЧ колебания от модулирующего фактора (сигнала).
Динамическая характеристика – это зависимость от параметров модулирующего сигнала:
а) амплитудная – частота постоянная;
б) частотная – АЧХ (модулирующий сигнал постоянной амплитуды).
Амплитудная модуляция (АМ)
U(t) = U(t)*cos[ω0*t + φ(t)];
iA(t) = IAнес*(1 + m*cos(Ω*t)*cos(ω*t).
Используется в радиовещании, телевидении (аналоговое), передача изображения, радиосвязь, проводное радиовещание.
Основные свойства сигналов с АМ.
Спектр:
iA(t) = IAнес*cos(ω*t) + 0,5*m* IAнес*cos((Ω + ω)*t) + 0,5*m* IAнес*cos((ω - Ω)*t).
Рис. 35
Для радиотелефонии: 300…3400 (3000) Гц.
Для радиовещания: 100…6300 Гц.
Для ТВ вещания: 50 Гц…6МГц (5; 4,2)
3 режима работы:
несущий режим: m = 0 iA = IAнес;
максимальный режим: m = 1 IAmax = 2*IAнес; IAmax = IAнес*(1 + m), (Ω*t = 1);
минимальный режим: IAmin = 0; IAmin = IAнес*(1 - m), (Ω*t = -1).
P~нес = 0,5* IAнес*rA;
P~max = 0,5* (IAmax)2*rA = P~нес*(1 + m)2, m = 1 P~max = 4*P~нес;
P~min = 0,5* (IAmax)2*rA = P~нес*(1 - m)2, m = 1 P~min = 0;
Активный элемент при АМ выбирается с учётом мощности максимального режима (особенно важно для транзистора).
Качество АМ принято оценивать следующими параметрами:
kг = (1/I Ω1)*(
Δm – (АЧХ) +1,0…1,5 дБ.
D = 10*log(Рш/Рсиг) = -50…60 дБ.

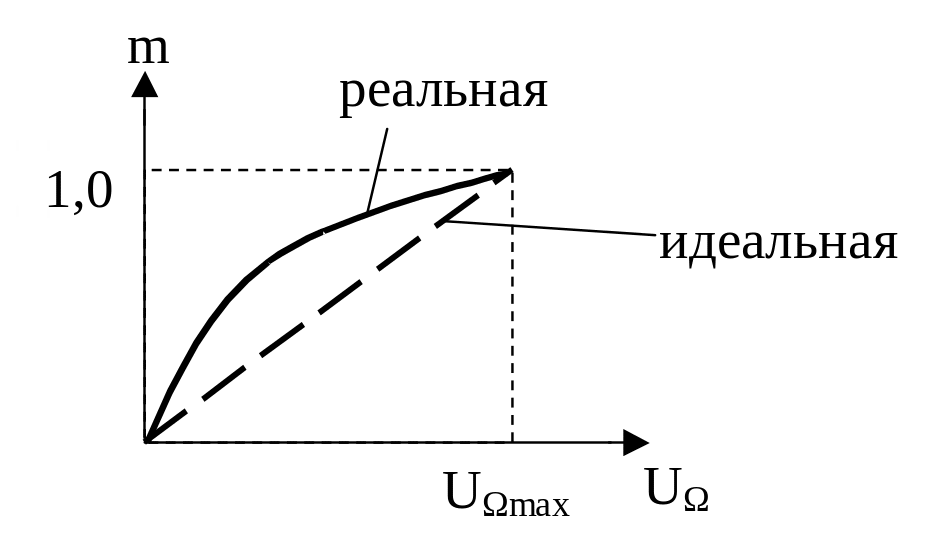

Статическая модуляционная характеристика для АМ:
Рис. 36

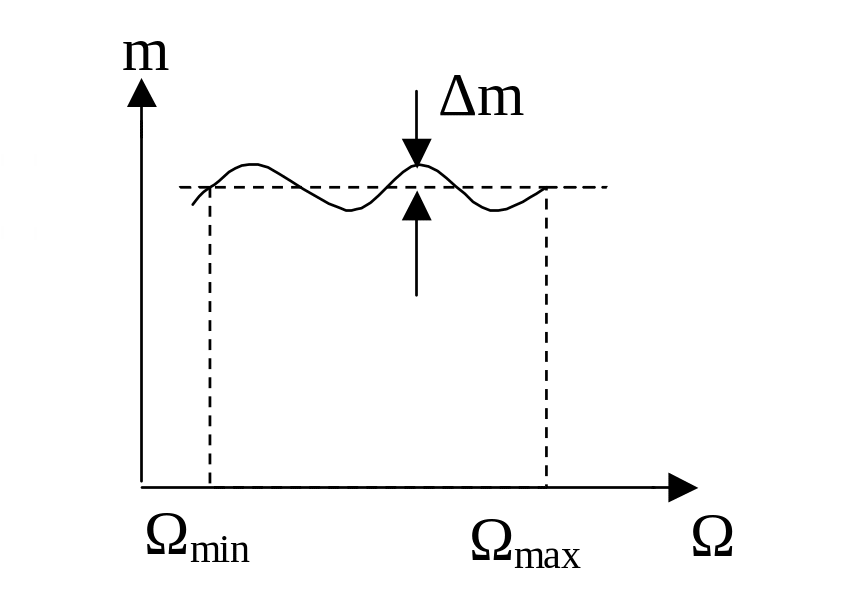

Динамическая модуляционная характеристика для АМ:
Рис. 37
ЧДМХ
Рис. 38
UΩ – const
Одной из разновидностей АМ является однополосная. При ОМ осуществляется полное подавление боковых полос, а несущая может быть полностью или частично подавлена.
Способы осуществления АМ.
Модуляция изменением напряжения на входе АЭ:
а) изменение напряжения смещения (Ес);
б) изменение напряжения возбуждения (Uвоз).
Модуляция изменением напряжения питания (Еп) в выходной цепи АЭ.
Комбинированный способ (вход и выход).
1.а. Модуляция изменением напряжения смещения.
Рис. 40
max = P~max/P0max = 0,5* (IAmax)2*rA = P~нес*(1 + m)2/Eпmax*I0max = P~нес*(1 + m)/ Eпmax*I0нес;
max = нес*(1 + m); = 0…max = 0,8; ср = 0,3…0,4.
Основной недостаток – низкий .
Достоинство – мощность модулирующего устройства должна быть небольшой.
