Выбор баз:

При выборе баз необходимо учитывать два принципа базирования:

1. принцип единства баз, который заключается в том, что в качестве технологических баз применяют поверхности, которые являются также конструкторскими и измерительными базами;

2. принцип постоянства баз − для обработки заготовки или детали используются одни и те же технологические базы, смена баз может привести к погрешностям обработки.

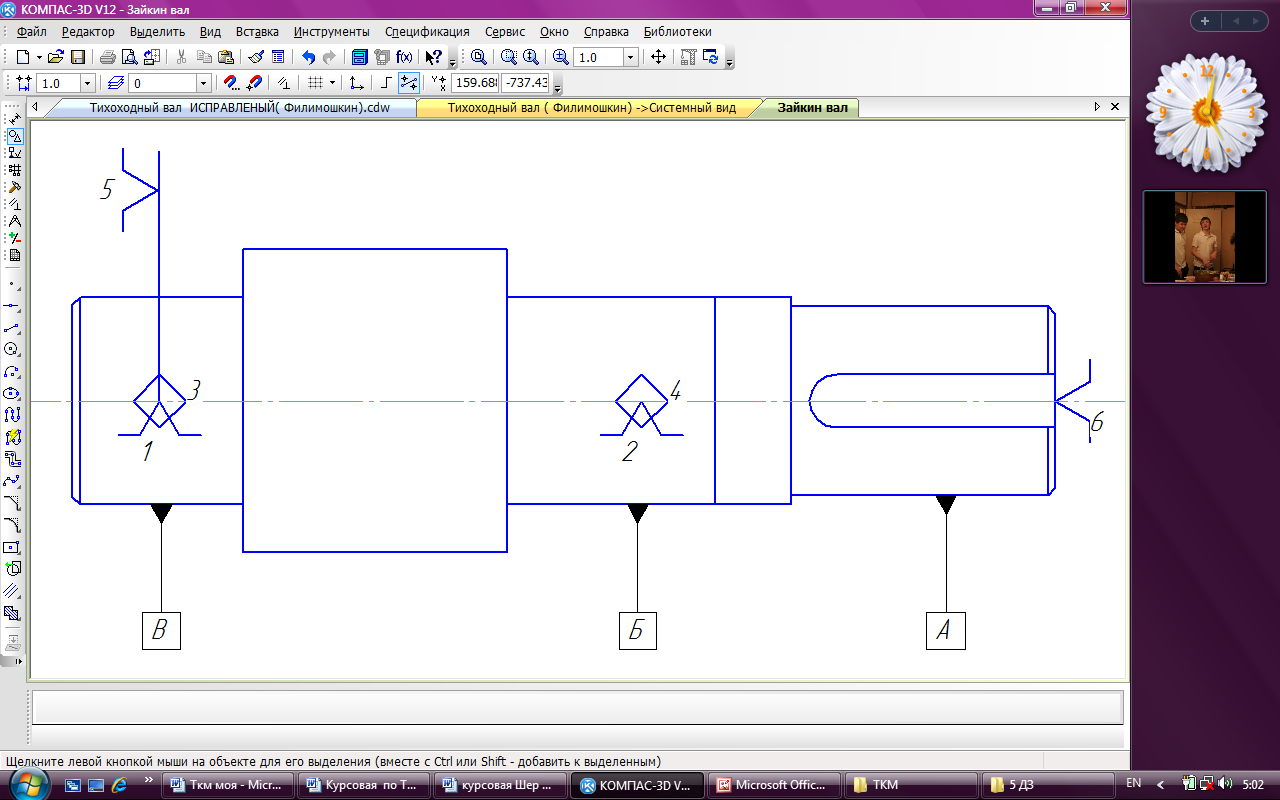

Б, В - основные конструкторские базы, используются для определения положения детали или сборочного узла в изделии

А - Вспомогательные конструкторские базы, определяют положение присоединяемой детали

Выбор технологического оборудования и инструмента для обработки детали:

Операцию 001 выполняем на фрезерно-центровальном, двухстороннем полуавтомате с ЧПУ 6Г942Ф2.

Техническая характеристика

• предельный обрабатываемый диаметр заготовки 20 125 мм

• предельная обрабатываемая длина заготовки 650 мм

• мощность электродвигателя 2,3 кВт

Зажим заготовки производится в призматических тисках.

В операции 001 используется сверло и фреза.

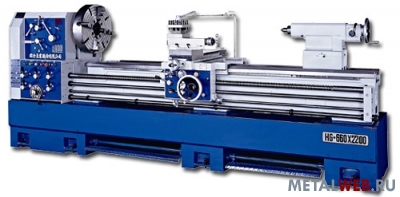

Операции 005 010, выполняются на токарно-винторезном станке 16К20

Техническая характеристика.

• предельный обрабатываемый диаметр заготовки 400 мм

• предельная обрабатываемая длина заготовки 2000 мм

• частота вращения сверлильного шпинделя 12.5 2500 об/мин

• мощность электродвигателя 1,2 кВт

Зажим заготовки осуществляется в центрах и патроне.

Применяется инструмент: проходной резец, торцевой резец.

Операция 015 020, выполняются на токарно-винторезном станке 6Н82

Техническая характеристика.

• предельный обрабатываемый диаметр заготовки 200 мм

• мощность электродвигателя 17 кВт

Зажим заготовки осуществляется в тисках.

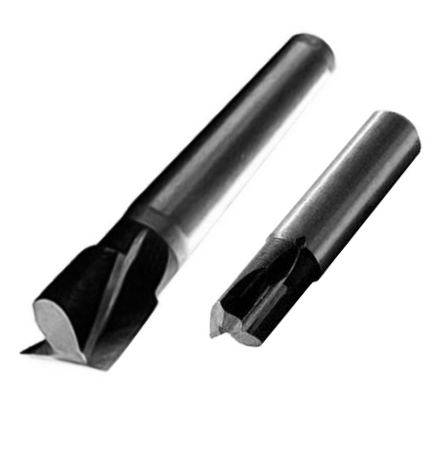

Применяется инструмент: шпоночная фреза
