. Довідкові дані по коренезбиральпих машинах
Назва показників |
КС-6Б |
РКМ-6 |
Вага, кН |
91,0 |
108,5 |
Номінальна потужність, к Вт |
110 |
160 |
Питома витрата палива кг/ кВт* год |
0,25 |
0,25 |
Витрата палива на зупинках і працюючим двигуном, кг/год |
2,5 |
3.4 |
Потужність, що споживається на один рядок (на тягу і привід механізмів), кВт |
11,5 |
11,5 |
Кількість рядків, що збираються машиною, шт |
6 |
6 |
Кінематична довжина, м |
7,4 |
7,34 |
Додаток М
Довідкові дані по картоплезбиральних комбайнах
Назва показників |
ККУ-2А |
КПК-3 |
КСК-4-1 |
Вага, кН |
47,5 |
59,0 |
119,0 |
Номінальна потужність, кВт |
- |
- |
110 |
Питома витрата палива кг/ кВт* год |
- |
- |
0,25 |
Витрата палива на зупинках з працюючим двигуном, кг/год |
- |
- |
2,5 |
Потужність, що споживається на один рядок (на тягу і привод механізмів), кВт |
11 |
11 |
11 |
Кількість рядків, що збираються комбайном |
2 |
3 |
4 |
Кінематична довжина, м |
7,6 |
8,1 |
8,95 |
Додаток Н
Довідкові дані по зчіпках
Назва параметрів |
СП-16А |
СП-11А |
С-11У |
Вага, кН |
14,75 |
11,40 |
7,0 |
Ширина захвату, м |
16 |
10,8 |
12 |
Кінетична довжина, м |
6,0 |
3,5 |
3,5 |
Додаток П
Коефіцієнт опору кочення ходових коліс сільськогосподарських машин і зчіпок
Умови руху
|
На пневматичних шинах |
|
||
весною |
наприкінці весни влітку, на початку осені |
восени |
На сталевих колесах |
|
Стерня після озимих |
0,09-0,24 |
0.07-0,09 |
0,09-0,15 |
0,09-0,11 |
Стерня злущена |
- |
— |
0.10-0,12 |
0,16-0,18 |
Поле з-під картоплі |
0,13-0,27 |
0,09-0,11 |
0.12-0,18 |
- |
Закультивоване поле під сівбу |
0.15-0,33 |
0,11-0,13 |
0,14-0,20 |
0,22-0.24 |
Злежапа рілля, минулорічний зяб |
0,20-0,40 |
0,12-0,15 |
0,15-0,19 |
- |
Свіжозоране поле |
0,24-0,44 |
0,18-0,25 |
0,20-0,30 |
- |
Додаток Р
Допустимі коефіцієнти використання номінального тягового зусилля тракторів ( за даними М.І. Бичкова, В.З. Бубнова, Ю.В. Будька,
В.Й. Фортуни та ін.)
Види робіт (технологічні операції) |
МТЗ-80, ЮМЗ-6АЛ, Т-70С |
МТЗ-100, МТЗ-102 |
ДТ-75, ДТ-75М |
Т-150, Т-150К |
К-700А, К-701 |
Самохідні комбайни |
Оранка |
0,89 |
- |
0,93 |
0,90 |
0,92 |
- |
Культивація суцільна |
0,89 |
0,90 |
0,92 |
0,90 |
0,92 |
- |
Боронування |
0,88 |
0,92 |
0,93 |
0,90 |
0,93 |
- |
Лущення дисковими лущильниками, дискування |
0,92 |
0,90 |
0,94 |
0,92 |
0,92 |
- |
Сівба |
0,94 |
0,90 |
0,95 |
0,93 |
0,93 |
- |
Збирання |
|
0.88 |
|
|
|
0,90-0,95 |
*' Менші значення відповідають важчим умовам роботи МТА, більшому значенню ступеня нерівномірності тягового опору та колісним тракторам.
Додаток С
Питома потужність приводу ВВП
Машина |
Питома потужність, кВт/м |
Сівалка кукурудзяна |
1,3-1,8 |
Картоплесаджалка |
1,5-2 |
Додаток Т
Тривалість заправки с.-г. машин насінням та добривами
С.-г. машина |
Час однієї заправки, хв. |
С.-г. машина |
Час однієї заправки, хв. |
||
|
насіння |
добривами |
|
насінням |
добривами |
СЗ-3, 6А-1 шт |
3,3 |
4,2 |
СУПН-8А |
5,2 |
3,0 |
СЗ-3, 6А -2 шт |
5,6 |
4,8 |
СКПП-12 |
8,3 |
5,1 |
СЗ-3, 6А -3 шт |
7,9 |
5,4 |
ССТ-12В |
7,4 |
3,1 |
СЗ-3, 6А -4 шт |
10,2 |
6,0 |
ССТ-18 |
9,6 |
5,2 |
СЗ-3, 6А -5 шт |
12,1 |
6.6 |
КСМ -4Л |
4,2 |
3,5 |
СЗ-3, 6А -6 шт |
14,3 |
7,2 |
КСМ -6А |
6,3 |
4,1 |
|
|
|
КСМ -8 |
8,4 |
4,7 |
Додаток У
. Довжина повороту Lх та ширина поворотної смуги Е, визначені через радіус повороту Rп і ширину агрегату da
Назва повороту |
Форма повороту |
Довжина повороту Lк,м |
Ширина поворотної смуги, Е,м |
1 |
2 |
3 |
4 |
Безпетльовий |
|
(1,6-1,8)Rn |
1,1R0+0,5da |
Закрита петля |
|
(5,0-6,5)Rn |
2R0+0,5da |
Безпетльовий по колу |
|
(3-4)R |
|

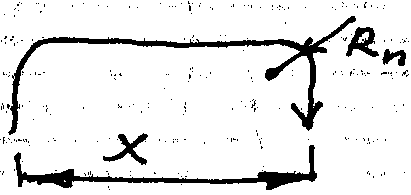

Безпетльовий з правим відрізком |
|
(1,4-2,0)Rn+X X=0,5Cont |
1,1R0+0,5da |
Петльовий грушоподібний |
|
(6,0-8,0)Rn |
2,8R0+0,5da |
Бокова петля |
|
(11-13)Rn |
2R0+0,5da |

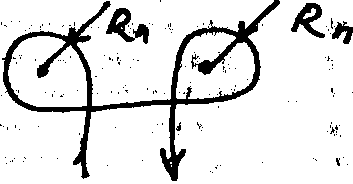

Подвійна петля |
|
(11-14)Rn |
2R0+0,5da |
Зрізана петля |
|
(4,1-5,0)Rn |
1,1R0+0,5da |
