3.3 Розрахунок і конструювання опорного столика колони.

3.3.1 Розрахунок і конструювання опорного столика колони головної балки.

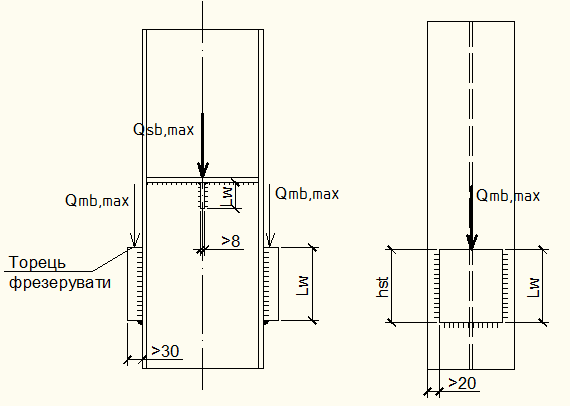

Принципове конструктивне вирішення опорного столика колони наведено на рис.

Розміри опорного столика визначимо з умови міцності на зминання його торцевої поверхні. Розрахунковий опір листової сталі класу С255 товщиною від 20 до 40 мм. (табл. 51 Норм [1]) Ширину опорного столика знаходимо за формулою (див рис.):

Остаточно приймаємо ширину опорного столика 130 мм.

Тоді необхідна товщина ребра, якщо :

Із конструктивних міркувань товщину опорного столика колони для головної балки приймаємо не менше, ніж Остаточно приймаємо

3.3.2 Розрахунок зварних швів прикріплення опорного столика до колони.

Приймаємо зварювання ручне, електродами типу Е42 для сталі класу С255 (табл. 55* Норм [1]). Розрахунковий опір металу кутового зварного шва (табл. 56* Норм [1]). Розрахунковий опір металу межі сплавлення обчислюємо:

де R_un – нормативний опір листового прокату при товщині деталі від 20мм. до 40мм. із сталі класу С255 (табл. 51* Норм [1]).

Перевіряємо вид роботи швів, виходячи з умови:

Коефіцієнт - для ручного зварювання (табл. 34* Норм [1]). Коефіцієнти для всіх конструкцій крім тих, які споруджуються в районах з кліматом нижче -40⁰С. Таким чином:

Умова виконується. Менш міцним є матеріал шва, тому розрахунок параметрів швів ведемо, виходячи з умови міцності металу шва. При кількості зварних швів необхідна довжина шва із умови зрізування опорною реакцією головної балки допускаючи, що обчислюємо за формулою:

де - коефіцієнт умов роботи конструкції.

Остаточно приймаємо довжину зварних швів

Тоді висоту опорного столика приймаємо:

Остаточно приймаємо опорний столик з штабової сталі розміром 150×130×30 мм класу С255.Решту швів приймаємо конструктивно: лобовий горизонтальний шов по всій ширині опорного столика з катетом 8 мм.

3.3.3 Розрахунок і конструювання опорного столика колони балки настилу.

Принципове конструктивне вирішення опорного столика колони наведено на рис.

Розміри опорного столика визначимо з умови міцності на зминання його торцевої поверхні. Розрахунковий опір листової сталі класу С255 товщиною від 4 до 10 мм. (табл. 51 Норм [1]) Ширину опорного столика знаходимо за формулою (див рис.):

Остаточно приймаємо ширину опорного столика балки настилу 85 мм.

Тоді необхідна товщина ребра, якщо :

Із конструктивних міркувань товщину опорного столика колони для балки настилу приймаємо не менше, ніж Остаточно приймаємо

3.3.4 Розрахунок зварних швів прикріплення опорного столика до колони.

Приймаємо зварювання ручне, електродами типу Е42 для сталі класу С255 (табл. 55* Норм [1]). Розрахунковий опір металу кутового зварного шва (табл. 56* Норм [1]). Розрахунковий опір металу межі сплавлення обчислюємо:

де R_un – нормативний опір листового прокату при товщині деталі від 4 мм. до 10 мм. із сталі класу С255 (табл. 51* Норм [1]).

Перевіряємо вид роботи швів, виходячи з умови:

Коефіцієнт - для ручного зварювання (табл. 34* Норм [1]). Коефіцієнти для всіх конструкцій крім тих, які споруджуються в районах з кліматом нижче -40⁰С. Таким чином:

Умова виконується. Менш міцним є матеріал шва, тому розрахунок параметрів швів ведемо, виходячи з умови міцності металу шва. При кількості зварних швів необхідна довжина шва із умови зрізування опорною реакцією балки настилу допускаючи, що обчислюємо за формулою:

де - коефіцієнт умов роботи конструкції.

Остаточно приймаємо довжину зварних швів

Тоді висоту опорного столика балки настилу приймаємо:

Остаточно приймаємо опорний столик з штабової сталі розміром 55×85×8 мм класу С255. Решту швів приймаємо конструктивно: лобові горизонтальні шви з катетом 5 мм, кутові парні таврові шви з катетом 5 мм.
