3.1.2 Обчислення снігового навантаження.
Розрахункове снігове навантаження знаходимо за розділом 8 ДБН В.1.2-2:2006.
де
- коефіцієнт надійності для снігового
навантаження, що залежить від терміну
експлуатації будинку (за п.8.11 Норм
[2]).
– характеристичне
значення снігового навантаження, що
визначається в залежності від снігового
району по карті 8.1 Норм
[2].
с – коефіцієнт, що враховує конфігурацію даху, географічну висоту і умови експлуатації даху.
- для
будинків з розрахунковим терміном
експлуатації 100 років.
Київ
знаходиться в 5 сніговому районі для
якого характеристичне значення снігового
навантаження рівне
Коефіцієнт с знаходимо за формулою:
де
– коефіцієнт, що переводить ухил даху
до горизонтальної поверхні і залежить
від конфігурації даху і схеми розподілення
снігового навантаження (за п.8.7, 8.8 Норм
[2]).
Для
суміщених дахів
– коефіцієнт,
що враховує режим експлуатації даху
(п.8.9 Норм[2]).
Оскільки
не дано ніяких даних про режим експлуатації
даху, приймаємо
– коефіцієнт,
що враховує географічну висоту територій
будівництва (п.8.9 Норм[2]).
Оскільки
географічна висота Києва рівна приблизно
300м. то
3.1.3 Обчислення коефіцієнта поєднання навантажень.
Коефіцієнт обчислюємо за п.6.9 Норм [2].
де n – кількість перекриттів,
– коефіцієнт
зменшення навантажень в залежності від
величини вантажної площі.
3.1.4 Обчислення приблизної ваги колони.
Оскільки даний будинок є цивільний з невеликими навантаженнями, то для розрахунку ваги колони приймемо колонний двотавр номер 20К1 з масою погонного метра 41,5 кг/м.
3.1.5 Обчислення центрово-стискуючої сили.

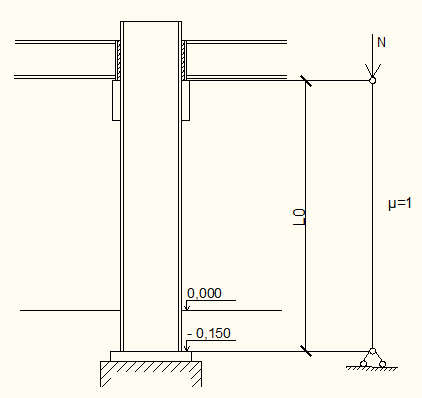

3.2 Розрахункова схема колони і обчислення розрахункової висоти колони.
Розрахункова схема колони відповідає схемі центрово-стиснутого стрижня з двома шарнірними з’єднаннями.
Розрахункову висоту колони знаходимо за формулою:
Віддаль
,
що є реальною висотою колони, знаходимо
від опорної плити до низу головної
балки:
μ – коефіцієнт зведення довжини, що залежить від схеми закріплення стержня.
Остаточно розрахункова висота колони рівна:
3.3 Підбір перерізу колони з умови стійкості центрально-стиснутого стрижня.
Спочатку
задаємося гнучкістю колони в межах від
50…70. Приймаємо
Межа текучості сталі С245
(табл. 51*
Норм [1]).
Тепер за табл. 72 Норм [1]
знаходимо коефіцієнт поздовжнього
згину
Таким чином для будинку ІІ класу відповідальності необхідна площа перерізу колони рівна:
де
- коефіцієнт умов роботи конструкції
колони для громадських будинків,
- коефіцієнт надійності за відповідальністю для будинку ІІ класу.
За
сортаментом ГОСТ 26020-83 вибираємо
23Ш1
зданими характеристиками:
Уточнюємо значення коефіцієнта поздовжнього згину.
За табл.
72 Норм [1]
знаходимо коефіцієнт поздовжнього
згину
Перевірка нормальних напружень, що
виникають в колоні при її згині:
Оскільки даний переріз виходить перенапружений ми перевіряємо наступний за сортаментом двотавр.
Беремо двотавр номер 26Ш1 з наступними характеристиками:
Уточнюємо значення коефіцієнта поздовжнього згину.
За табл.
72 Норм [1]
знаходимо коефіцієнт поздовжнього
згину
Перевіряємо умову міцності за нормальними напруженнями:
Знаходимо недонапруження перерізу колони:
