2.9 Розрахунок і конструювання проміжних ребер жорсткості.
В місцях
обпирання балок настилу на головну
балку в одному рівні передбачаємо опорні
ребра жорсткості шириною
(за аналогією рис 3.5), а товщину ребер
призначаємо виходячи із умови (п. 7.10
Норм [1]):
і не
менше товщини стінки балки настилу і
не менше 8 мм. із конструктивних вимог.
Приймаємо остаточно товщину ребер
із листової сталі. Шви прикріплення
ребер двосторонні катетом 5 мм.
вертикальний, катетом 6 мм. – горизонтальні
– із конструктивних вимог.

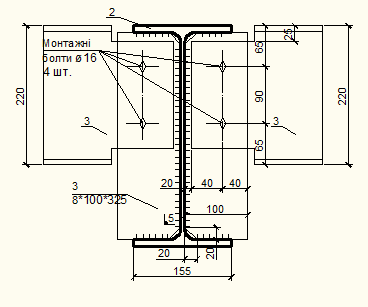

2.10 Розрахунок болтового з’єднання балок настилу бн – 1 з головною балкою гб – 1.
Приймаємо
болти нормальної точності (класу В) з
класом міцності 4.8. За табл. 58*
Норм [1]
приймаємо
За табл. 59 Норм [1]
приймаємо
якщо класи сталей: С245 – балки настилу,
С245 – головної балки, для менш міцної
сталі класу С245 із
.
Необхідна
площа перерізу монтажних болтів із
умови зрізу, якщо
:
де
Приймаємо
два болта М16 із
Розділ 3
Колону першого поверху проектуємо з колонних двотаврів з паралельними гранями поличок за ГОСТ 26020-83 Для колони використовуємо сталь класу С245 згідно із завданням на проектування. Колона обпирається на фундамент через опорну плиту.
3.1 Розрахунок навантаження.
Колону
першого поверху розглядаємо, як
центрово-стиснутий стрижень, що
навантажений зосередженою силою N.
Для обчислення даної сили скористаємось
поняттям вантажної площі колони (рис
1)., яка буде рівна добутку кроків колони
Навантаження на колону буде складатись
з: навантажень від верхніх поверхів(конструкції
перекриття, конструкції даху, снігового
навантаження і власної ваги колони).
де
– коефіцієнт поєднання змінних
навантажень для цивільного будинку, що
характеризує одночасне завантаження
поверхів (за п.6.9 Норм[2]);
– постійне
навантаження від конструкції перекриття;
– розподілене
поверхневе навантаження від балки
настилу;
– розподілене
поверхневе навантаження від головної
балки;
n – к-сть поверхів в будинку;
– постійне
навантаження від конструкції даху;
S – розрахункове повне снігове навантаження;
А – вантажна площа колони.
3.1.1 Обчислення навантаження від конструкції даху.

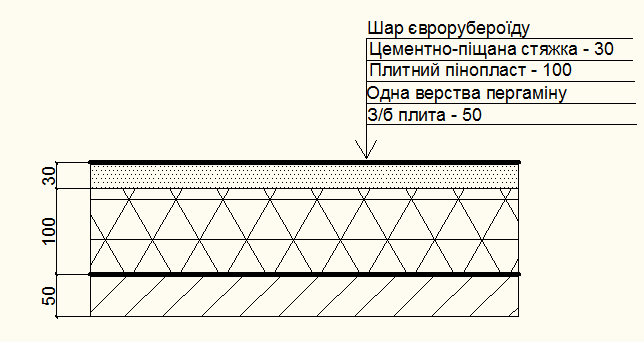

Для даного будинку проектуємо суміщену плоску покрівлю, конструкція якої наведена на рис:
Обчислення навантажень зводимо до таблиці:
Види навантажень і їх підрахунок |
Х-не навантаження,
|
Коефіцієнт надійності,
|
Розрахункове навантаження,
|
1) Постійні: - Шар єврорубероїда t=0,005 м, ρ =600 кг/ ; t·ρ=0,005·600·(0,01)= - Цементно-піщана стяжка t=0,03 м, ρ =1800 кг/ ; t·ρ=0,03·1800·(0,01)= - Утеплювач (плитний пінопласт) t=0,1 м, ρ =45 кг/ ; t·ρ=0,1·45·(0,01)= - Одна верства пергаміну t=0,003 м, ρ =600 кг/ ; t·ρ=0,003·600·(0,01)= - З/б монолітна плита t=0,05 м, ρ =2500 кг/ ; t·ρ=0,05·2500·(0,01)= Всього постійне: |
0,03
0,54
0,045
0,018
1,25
|
1,2
1,1
1,2
1,3
1,1 - |
0,036
0,594
0,054
0,023
1,375 g=2,059 кН/ |
