1.3 Статичний розрахунок балки.
Визначаємо
розрахунковий проліт крайньої балки
настилу. Балка на стіну спирається на
монолітну опорну подушку, а на головну
балку – через опорне ребро, причому з
приєднанням в одному рівні з поясом
головної балки. Ширину поясів головної
балки приймаємо рівною 1/3 прольоту,
тобто

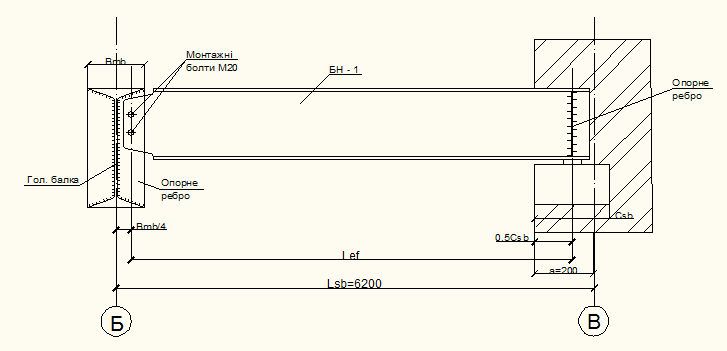

Схема кріплення балки настилу показана
на рис .
Розрахункове
граничне погонне навантаження, якщо
крок балок настилу

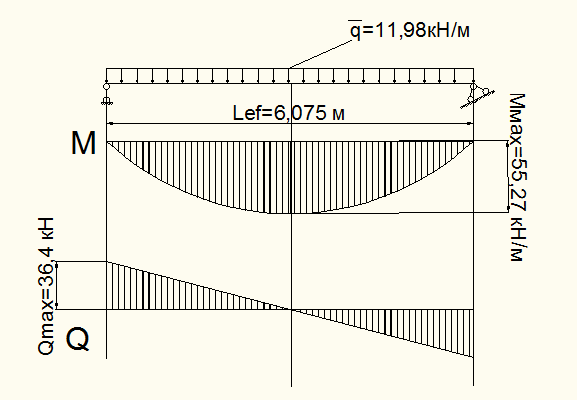

Розрахункова схема балки настилу наведена на рис 3.
Розрахункові зусилля:
максимальний момент
максимальна поперечна сила
1.4 Підбір перерізу балки настилу, виходячи з умови міцності (за і групою граничних станів).
Задаємося
коефіцієнтом пружно-пластичної роботи
сталі
, який враховує пружно-пластичну роботу
сталі. Тоді необхідний момент опору
перерізу, якщо будинок ІІ класу
відповідальності(
),
а коефіцієнт умов роботи
,
який враховує умови експлуатації
конструкції (табл. 6 норм СНіП ІІ-23-
):
,
де
для сталі класу С245 (табл. 51 норм СНіП
ІІ-23-
).

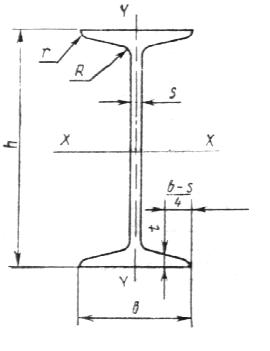

За ГОСТ 8239-89 підбираємо двотаврову балку номер 22 з наступними характеристиками:
Маса погонного метра m = 24,00 кг.
Обчислюємо співвідношення площ полички і стінки підібраного профілю:
За табл.
66 СНіП ІІ-23-
для двотаврового профілю обчислюємо
коефіцієнт
за інтерполяцією:
Перевіримо напруження:
Оцінимо економічність підібраного перерізу:
Оскільки
,
то даний вибір є неекономічний. Якщо
прийняти менший профіль номер 20,
,
,
то одержимо:
що неприпустимо, оскільки переріз перенапружений.
Висновок: залишається профіль номер 22 у зв’язку з відсутністю ближчого профілю за сортаментом ГОСТ 8239-89.
1.5 Розрахунок балки настилу за іі групою граничних станів: розрахунок прогинів.
Прогини балок обмежуються естетично-психологічними вимогами. Згідно ДСТУ Б В.1.2-3:2006 (табл. 1) навантаження слід приймати постійні та тривалі змінні.
Розрахункове
експлуатаційне навантаження на балку
настилу, якщо
,
крок балок настилу
.:
поверхневе
;
лінійне
Момент від розрахункового експлуатаційного навантаження:
Кривина при цьому рівна:
Прогин
балки, якщо
для
схеми навантаження на рис 4.:
Граничний
прогин
(за табл. 1.2 ДСТУ Б В.1.2-3:2006). Умова
виконується, двотаврова балка настилу
номер 22 забезпечує жорсткість системи.
Висновок: Балку настилу остаточно приймаємо двотаврового профілю номер 22 за ГОСТ 8239-89.
Розділ 2
Головну балку, номінальним прольотом 6,6 м.(див. план-схему перекриття на рис 1.1), проектуємо із двотаврів з паралельними гранями поличок типу Б і Ш за ГОСТ 26020-83. Сталь класу С245 згідно із завданням на проектування. Балка ГБ – 2 обпирається на металеві колони збоку: через опорні ребра на опорні столики (рис 3.1) колон.
2.1 Обчислення навантаження.
Головну
балку розглядаємо як однопрольотну
балку з опорами на колонах, яка навантажена
зосередженими силами в третинах прольоту.
Для обчислення цих сил скористаємося
вантажними площами впливу на їх величину
(рис 1). Так ширина вантажної площі рівна
крокові балок настилу
,
а довжина – віддалі від осі головної
балки до внутрішньої грані стіни
Із таблиці 2.1 розрахункове граничне
навантаження від власної ваги конструкції
підлоги і балки настилу.
Фактичне
зведене розподілене навантаження від
балки настилу номер 22, якщо її маса
становить
а крок балок
:
Зведене
розподілене навантаження від власної
ваги головної балки попередньо приймаємо
в рекомендованих межах 0,2 – 0,3 кН/м2,
а саме :
Таким чином, розрахункова гранична сила
в кожній третині прольоту головної
балки, якщо розміри вантажної площі
а
граничне змінне навантаження становить
обчислюємо за формулою :
