6.2 Розрахунок колони першого поверху.

Тоді визначаємо відношення

Тепер знаходимо розрахункову довжину колони:

Наступним знаходимо гнучкість даної колони:

Оскільки гнучкість колони є більша, ніж 4, то потрібно враховувати прогин колони. Для цього визначаємо ексцентриситет.

Для розрахунків приймаємо більше значення ексцентриситету. Оскільки розрахункова довжина колони , то розрахунок поздовжньої арматури проводимо за формулою:

Задаємося процентом армування і обчислюємо:

З табл. 2.15 [1] інтерполюючи знаходимо коефіцієнти при і

Таким чином коефіцієнт φ буде рівний:

Остаточно приймаємо

Тоді необхідна площа поздовжньої арматури дорівнює:

Остаточно по сортаменту приймаємо арматуру 4ø14А-ІІІ, де

Таким чином фактичний коефіцієнт армування буде рівний:

Остаточно перевіряємо несучу здатність колони:

Оскільки , то міцність колони забезпечена.

Арматуру в поперечному перерізі розміщуємо симетрично, так щоб величина захисного шару бетону для поздовжньої арматури була рівна Поперечну арматуру приймаємо діаметром класу Вр-І. Крок поперечної арматури приймаємо Захисний шар для торців поперечної арматури

6.3 Розрахунок і конструювання монолітного східчастого центрально-навантаженого фундаменту.

Приймаємо такі вихідні дані для розрахунку:

- глибина закладання фундаменту H=0,75 м.

- бетон класу В15 з такими розрахунковими параметрами:

- арматура класу А-ІІ з розрахунковим опором

- грунт основи – пісок середньої крупності, неоднорідний, середньої щільності з умовним розрахунковим опором грунту

Розрахункове навантаження на фундамент від колони 1-го поверху рівне Переріз колони розмірами 300×300 мм. Нормативне навантаження на фундамент беремо з таблиці 1 пункту 6.1.

Тоді потрібна площа фундаменту:

Необхідні розміри сторони квадрата фундаменту в плані:

З урахуванням модуля ЗМ, приймаємо з площею основи

Обчислимо тиск під підошвою фундаменту від розрахункового навантаження:

З умови розрахунку на продавлювання знаходимо мінімальну робочу висоту фундаменту:

З конструктивних вимог визначаємо глибину закладання робочої арматури в масив монолітного фундаменту для надійного анкерування робочої арматури колони:

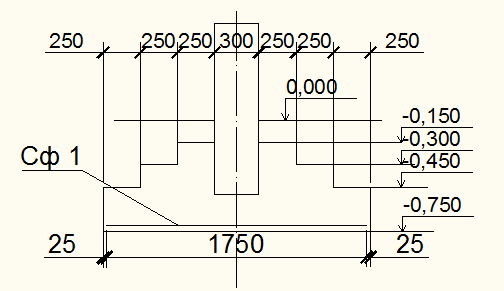

З конструктивних міркувань висоту фундаменту приймаємо на 150 мм. меншою, ніж глибина закладання фундаменту, і рівну 0,6 м. Приймаємо кількість сходинок 3. Для уніфікації розміру сходинок фундаменту приймаємо висоту сходинки 15 см. Визначаємо мінімальну робочу висоту першої сходинки:

де

- захисний шар бетону.

Остаточно висота першої сходинки буде рівна:

Перевіряємо умову міцності за поперечними силами з умови сприйняття поперечної сили бетоном:

Несуча здатність бетону фундаменту:

Оскільки , то міцність забезпечується.

Для підбору арматури визначаємо моменти в перерізах сходинок, як для консольних балок.

Необхідна площа робочої арматури:

Приймаємо сітку С5, що складається з 9 стержнів з діаметром 14 мм. з кроком 200 мм. з
