5.5 Розрахунок міцності похилих перерізів балки.

Визначаємо необхідність встановлення поперечної арматури по розрахунку.

Розрахунковий опір бетону В20 при рівний

Найбільша поперечна сила, що діє в опорному перерізі рівна:

Робоча висота перерізу при розміщені стержнів в один ряд:

Рівномірно розподілене навантаження, яке беруть до уваги в розрахунку:

Максимальна проекція похилого перерізу:

де – коефіцієнт, що залежить від виду бетону;

– коефіцієнт, що залежить від виду бетону.

Для важкого бетону і

Максимальний крок поперечної арматури:

З конструктивних міркувань крок поперечної арматури не повинен перевищувати Таким чином остаточно крок поперечної арматури приймаємо

Перевіряємо несучу здатність бетону на дію поперечних сил:

Оскільки тому потрібно розраховувати поперечну арматуру.

Попередньо приймаємо поперечну арматуру діаметром ø5 мм. класу Вр-І.

Знаходимо коефіцієнт

Коефіцієнт , що враховує вплив стиснутих поличок в таврових і двотаврових перерізах для опори зліва дорівнює 0. Коефіцієнт , що враховує вплив поздовжніх сил, також рівний 0.

Таким чином зусилля в хомутах на одиницю довжини елемента в рамках похилого перерізу:

Тепер перевіряємо умови:

Оскільки дані умови виконуються, то довжину проекції похилого перерізу знаходимо за формулою:

Оскільки умова не виконується, то приймаємо, що

Тоді поперечне зусилля, яке сприймає бетон буде рівне:

Перевіряємо умову:

А мінімальне зусилля в хомутах на одиницю довжини елемента в рамках похилого перерізу:

Довжина похилої проекції тріщини:

Остаточно приймаємо

Поперечну силу, яку сприймають бетон з поперечною арматурою разом знаходимо за формулою:

Тоді поперечну силу, яку сприймає арматура знаходимо за формулою:

Таким чином

Остаточно перевіряємо умову:

Отже міцність забезпечено.

Перевіримо міцність похилої смуги між похилими тріщинами на дію поперечної сили.

Коефіцієнт

Площа перерізу поперечної арматури рівна

Коефіцієнт поперечного армування рівний

Таким чином коефіцієнт , що враховує вплив хомутів буде рівний:

Тоді несуча здатність смуги бетону між похилими тріщинами рівна:

Отже міцність достатня.

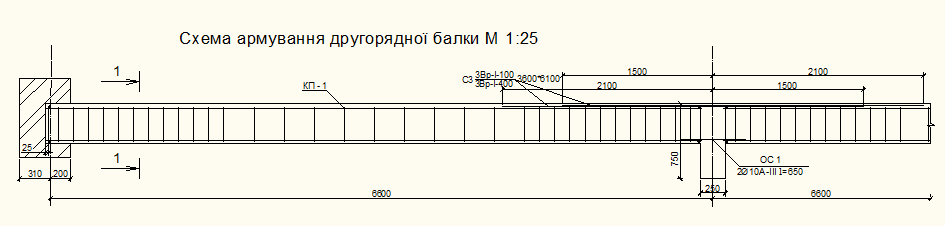

Остаточно поперечну арматуру приймаємо для всіх каркасів діаметром 5мм. класом Вр-І з кроком 150мм. і 300мм.

Розділ 6

Колону першого поверху розглядаємо, як центрово-стиснутий стрижень, що навантажений зосередженою силою N. Для обчислення даної сили скористаємось поняттям вантажної площі колони (рис 1)., яка буде рівна добутку кроків колони Навантаження на колону буде складатись з: навантажень від верхніх поверхів(конструкції перекриття, конструкції даху, снігового навантаження і власної ваги колони).

Для колони використовуємо наступні матеріали:

бетон В20 ( ).

Арматура класу А-ІІІ ( ).

Переріз колони попередньо приймаємо

6.1 Збір навантажень на колону і фундамент.

№ п/п	Навантаження	Експлуатаційне навантаження		Коефіцієнт надійності,	Розрахункове навантаження
		Короткочасне	Тривале		Короткочасне	Тривале
1.	Від покриття		76,316			84,254
	Снігове =1,14·1,6·1 =	32,081			74,638
2.	Від перекриття		274,982			302,153
	Тимчасове	79,55	185,613	1,2 1,2	95,46	222,736
3.	Власна вага другорядної балки		130,39	1,05		136,91
4.	Власна вага головної балки		115,5	1,05		121,275
5.	Власна вага колони =		40,725	1,1		44,798
	Разом	111,631	823,526	-	170,098	912,126
	Повне	935,157		1082,224

Повне навантаження з врахуванням коефіцієнта

Тривале навантаження:
