Форма 1.2. Журнал обработки опытных данных

№ п/п	Наименования величин	Обозначения	Размерность	№ режимов	№ сечений
					1	2	3	4	5	6
1	Площадь сечений	ω	м2
2	Расход воды	Q	м3/с	1 2
3	Средняя скорость	υ	м/с	1 2
4	Скоростной напор	Hυ	м.вод.ст.	1 2
5	Пьезометрический напор	Нр	м.вод.ст.	1 2
6	Полный напор	Н	м.вод.ст.	1 2

1.6. Контрольные вопросы и задачи

1. Напишите уравнение Бернулли для двух сечений потока вязкой жидкости и объясните входящие в него величины.

2. В чем заключается энергетический смысл уравнения Бернулли?

3. В чем заключается геометрический смысл уравнения Бернулли?

4. Для каких потоков может быть применено уравнение Бернулли?

5. Напишите уравнение Бернулли для двух сечений потока идеальной жидкости и объясните входящие в него величины.

6. Напишите уравнение Бернулли для элементарной струйки жидкости и объясните входящие в него величины.

7. Совместно с каким уравнением используется уравнение Бернулли для решения практических задач?

8. Объясните принцип работы опытной установки по исследованию уравнения Бернулли.

9. Какие величины необходимо измерять в опытах по исследованию уравнения Бернулли?

10. Объясните методику обработки опытных данных по исследованию уравнения Бернулли.

11. С какой целью опыты по исследованию уравнения Бернулли проводились в двух режимах, т.е. при двух произвольно выбранных расходах?

12. Какими средствами и как следует измерять входящую в уравнение Бернулли величину p/ρ·g?

13. Какими средствами и как следует измерять входящую в уравнение Бернулли величину υ²/2g?

14. Постройте графики напоров для потока жидкости в трубе, изображенной на рис. 1.3.

15. Определить расход воды Q в трубе диаметром d₁ = 250 мм, имею- щей плавное сужение до диаметра d₂ = 125 мм (рис. 1.4.), если показания пьезометров: до сужения h₁ = 50 см; в сужении h₂ = 30 см. Потерями напора пренебречь.

16. Требуется определить диаметр суженной части трубы d₂ (рис. 1.4.), если h₁ = 1,0 м, d₁ = 0,1м, а расход жидкости в трубе Q = 9 л/с. Потерями напора пренебречь.

17. Определить скорость υ₁ (рис. 1.4), если h = 2,0 м, а диаметр трубы d₁ = 0,1 м, а d₂ = 0,05 м.

18. Определить повышение давления Δр при прохождении потока через конический диффузор с диаметром входа и выхода соответственно d₁ = 25 мм и d₂ = 50 мм. Расход жидкости Q = 3 л/с, плотность принять за 1000 кг/м³.

19. Определить расход воды Q по показанию водомера Вентури, если h = 55 см, а диаметры в местах установки пьезометров d₁ = 40 мм, d₂ = 15 мм. Потерями напора пренебречь (рис. 1.4).

20. Определить на какую высоту поднимается вода в трубке, один конец которой присоединен к суженному сечению трубопровода, а другой конец опущен в воду. Расход воды в трубе Q = 0,025 м³/с, избыточное давление p₁ = 49·10³ Па, диаметры d₁= 100 мм и d₂= 50 мм (рис. 1.5).

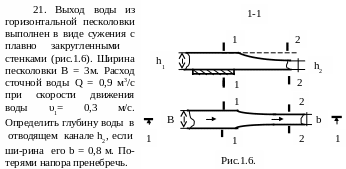

22. Определить полный напор жидкости с расходом Q₁ = 3 л/с, проте-кающей по расширенному участку трубы, если d₁ = 25 мм и d₂ = 50 мм. Показание пьезометров в сечениях: h₁ = 0,8 м, h₂ = 1,5 м. Потерями напора пренебречь.
