Анализ информационных задач и круга пользователей системы
Система создаётся для обслуживания следующих групп пользователей:
читатели или сотрудники осуществляющие выдачу книг;
сотрудники, осуществляющие добавление книг в библиотеку;
администрация.
Определим границы информационной поддержки пользователей:
1) Функциональные возможности:
ведение БД (запись, чтение, модификация, удаление в архив);
обеспечение логической непротиворечивости БД;
обеспечение защиты данных от несанкционированного или случайного доступа (определение прав доступа);
реализация наиболее часто встречающихся запросов в готовом виде;
2) Готовые запросы:
выдача и возвращение книги читателем;
добавление/удаление заказа на книгу;
просмотр списка должников с указание взятых книг;
поиск книги
Логическое проектирование реляционной бд Преобразование er–диаграммы в схему базы данных

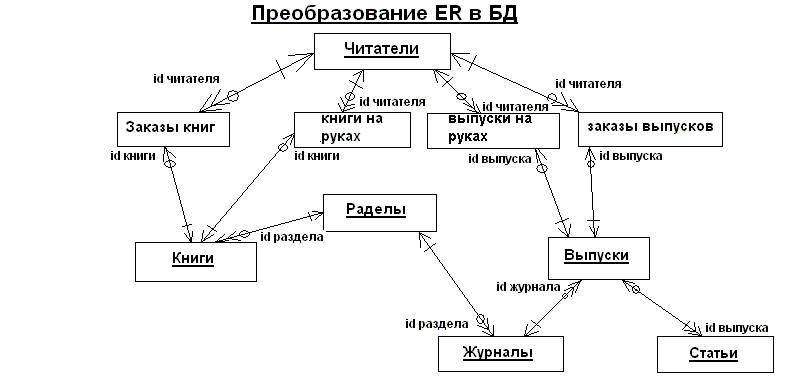

На основе ранее полученной ER-диаграммы построим схему БД:
Составление реляционных отношений.
Отношение Читатели(readers) |
|
|
||||||||||||
Номер чит. Билета |
r_id |
N(6) |
Первичный ключ |
|
|
|||||||||
ФИО |
r_name |
C(50) |
Обязательное поле |
|
|
|||||||||
Дата рождения |
r_born |
D |
|
|
|
|||||||||
Адрес |
r_addr |
C(50) |
Обязательное поле |
|
|
|||||||||
Телефон |
r_tel |
C(30) |
|
|
|
|||||||||
Отношение Книги(books) |
|
|
||||||||||||
Идентификатор книги |
b_id |
N(10) |
Первичный ключ |
|
|
|||||||||
Название книги |
b_name |
C(100) |
Обязательное поле |
|
|
|||||||||
Авторы книги |
b_author |
C(255) |
Многозначное поле |
|
|
|||||||||
Издательство |
b_publisher |
С(30) |
|
|
|
|||||||||
Количество экземпляров |
b_quantity |
N(3) |
Обязательное поле не меньше 0 |
|
|
|||||||||
Количество страниц |
b_pages |
N(5) |
Обязательное поле |
|
|
|||||||||
Рейтинг |
b_rating |
N(5) |
Обязательное поле |
|
|
|||||||||
Дата посл. выдачи |
b_lastdate |
D |
|
|
|
|||||||||
Шифр раздела |
p_code |
C(20) |
Внешний ключ (partitions) |
|
|
|||||||||
Отношение Журналы(magazines): |
|
|
||||||||||||
Идентификатор журнала |
m_id |
N(5) |
Первичный ключ |
|
|
|||||||||
Название |
m_name |
C(100) |
Обязательное поле |
|
|
|||||||||
Издатель |
m_publisher |
C(100) |
|
|
|
|||||||||
Шифр раздела |
p_code |
C(20) |
Внешний ключ (partitions) |
|
|
|||||||||
Отношение Статьи(articles): |
|
|
||||||||||||
Идентификатор статьи |
a_id |
N(10) |
Первичный ключ |
|
|
|||||||||
Авторы |
a_author |
C(255) |
Многозначное поле |
|
|
|||||||||
Название |
a_name |
C(50) |
Обязательное поле |
|
|
|||||||||
Страница статьи в журнале |
a_page |
N(5) |
Обязательное поле |
|
|
|||||||||
Идентификатор выпуска |
f_id |
N(10) |
Внешний ключ (fascicles) |
|
|
|||||||||
Отношение Выпуски(fascicles): |
|
|
||||||||||||
Идентификатор выпуска |
f_id |
N(10) |
Первичный ключ |
|
|
|||||||||
Номер выпуска |
f_number |
N(10) |
Обязательное поле |
Уникальная совокупность полей |
|
|||||||||
Идентификатор журнала |
m_id |
N(10) |
Внешний ключ (magazines) |
|
||||||||||
Количество журналов выпуска в библиотеке |
f_quantity |
N(10) |
Обязательное поле не меньше 0 |
|
|
|||||||||
Дата выпуска журнала |
f_date |
D |
|
|
|
|||||||||
Дата последней выдачи |
f_lastdate |
D |
|
|
|
|||||||||
Количество страниц |
f_pages |
N(4) |
|
|
|
|||||||||
Рейтинг |
f_rating |
N(5) |
Обязательное поле |
|
|
|||||||||
Отношение заказы выпусков(fascicle_order): |
|
|
||||||||||||
Дата заказа |
fo_date |
D |
Обязательное поле |
|
|
|||||||||
Идентификатор читателя |
r_id |
N(6) |
Внешний ключ (кeaders) |
Уникальная совокупность полей |
|
|||||||||
Идентификатор выпуска |
f_id |
N(10) |
Внешний ключ (fascicles) |
|
||||||||||
Отношение заказы книг(book_order):
|
|
|
||||||||||||
Дата заказа |
bo_date |
D |
Обязательное поле |
|
|
|||||||||
Идентификатор читателя |
r_id |
N(6) |
Внешний ключ (readers) |
Уникальная совокупность полей |
||||||||||
Идентификатор книги |
b_id |
N(10) |
Внешний ключ (books) |
|||||||||||
Отношение разделы(partitions): |
|
|
||||||||||||
Шифр раздела |
p_code |
C(10) |
Первичный ключ |
|
|
|||||||||
Название |
p_name |
C(50) |
Обязательное поле |
|
|
|||||||||
Отношение книги на руках(book_taken): |
|
|
||||||||||||
Идентификатор книги |
b_id |
N(10) |
Внешний ключ (books) |
|
|
|||||||||
Дата, когда взяли |
bt_date |
D |
Обязательное поле |
|
|
|||||||||
Идентификатор читателя |
r_id |
N(6) |
Внешний ключ (readers) |
|
|
|||||||||
Отношение журналы на руках(fascicle_taken): |
|
|
||||||||||||
Идентификатор книги |
m_id |
N(10) |
Внешний ключ (fascicles) |
|
|
|||||||||
Дата, когда взяли |
ft_date |
D |
Обязательное поле |
|
|
|||||||||
Идентификатор читателя |
r_id |
N(6) |
Внешний ключ (readers) |
|
|
|||||||||
