Некоторые вопросы теории сар.
Переходные процессы в САР
Понятие устойчивости САР
Показатели качества регулирования

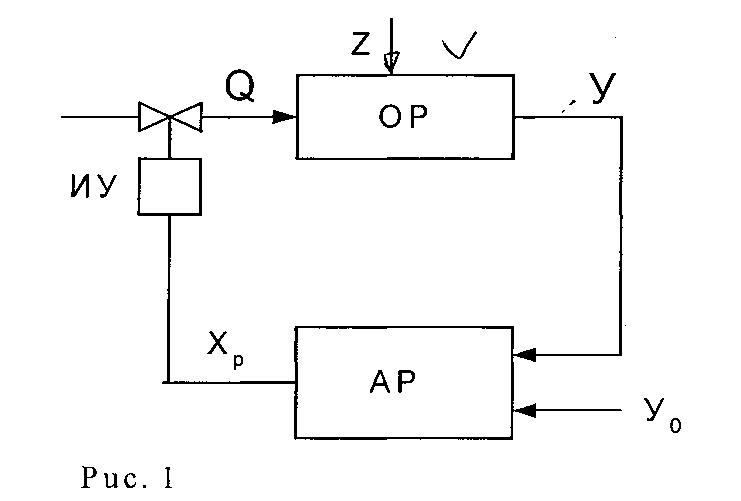

Структурная схема системы автоматического регулирования.
ОР - объект регулирования,
ИУ- исполнительное устройство,
Y-регулируемый параметр,
Д – датчик, измеряет Y и преобразует в стандартный сигнал,
Yo-параметр заданный опрератором
Переходные процессы в САР
Переходный процесс – изменение регулирования параметра Y по времени в случае скачкообразного (резкого) изменения хода.
В системе регулирования возможны 2 входных воздействия:
Изменение задания изменения Y0
Изменение возмущения Z
Существуют два вида переходных процессов:
По заданию
По возмущению
Понятие устойчивости САР
Система считается устойчивой, если, будучи выведенной из состояния равновесия, она с течением времени придет в установившееся состояние. Понятие устойчивости САР сформулировал Ляпунов.
Условие
устойчивости – первое необходимое
условие.
Показатели качества регулирования
При создании САР после определения устойчивости системы регулирования определяют показатели качества регулирования (базируются, как правило, на понижении технического процесса).
К показателям качества регулирования:
Время регулирования
Динамическая ошибка
Систематическая ошибка
Степень затухания переходного процесса
Время регулирования
Считается, что переходный процесс закончен, когда параметр входит в трубку точности.
Время регулирования – это время от начала изменения параметра до первого момента вхождения параметра в трубку точности и невыхода из нее.
Динамическая ошибка – это максимальное отклонение параметра от задания, это первая максимальная амплитуда.
yдин = A1 = Amax
Статистическая ошибка – это отклонение параметра от задания в установившемся режиме.
Степень затухания переходного процесса
,
где A3
–
вторая положительная амплитуда
При построении САР задается степень затухания для того, что бы получить определенный переходный процесс.
Как правило, ψ = 0,75÷0,9. в этом случае получают затухающий колебательный процесс.
Статистическая ошибка должна быть равна нулю – точное регулирования.
Динамическая ошибка должна быть минимальна.
Показатели качества регулирования определяются:
Свойствами объекта
Техническими средствами автоматизации
Менять показатель качества позволяет контроллер.
Технические средства автоматизации (тса)
К ТСА относятся:
Измерительные преобразователи (чувствительный элемент)
Нормирующие преобразователи
Контроллеры, автоматические регуляторы
Исполнительные устройства
Вторичные приборы (приборы, предназначенные для показания или записи параметра)
Лекция 5
Измерительные преобразователи
Измерение температуры
Для измерения температуры используют изменение какого-либо физического свойства тела, однозначно зависящего от температуры и легко измеряемого.
Рассмотрим указанные физические свойства:
Объемное расширение тел [термопары расширения]
Изменение давления в замкнутом объеме [манометрические термометры]
Возникновение термоэлектродвижущей силы ТЭДС [термопары]
Изменение электрического сопротивления проводников или полупроводников [термопары сопротивления]
Изменение интенсивности излучения нагретых тел [пирометры]
Термометры расширения относятся к местным приборам (-150°С ÷ +600°С), принцип работы которых основывается на принципах измерения:
Изменения объема жидкости
Изменения размеров твердых тел [дилатометры]
Манометрические термометры состоят из:
Термобаллона (1)
Капилляра (2)
Одновитковой трубчатой пружины (3)
Шкалы (4)
У жидкостного манометрического термометра (-150°С ÷ +600°С) термобаллон заполняется жидкостью (ртуть, спирт, толуол). У газового манометрического термометра (-150°С ÷ +600°С) – газом (гелий, азот). У парожидкостного манометрического термометра или конденсационного манометрического термометра (-50°С ÷ +350°С) – легкокипящей жидкостью (эфир, пропан).
Принцип действия основывается на установленной зависимости давления от температуры P=f(T).
Термопары работают на принципе возникновения ТЭДС между двумя сплавами, спаянными друг с другом (см. схему). При некоторой разности температур горячего и холодного спаев термопары возникает ТЭДС, которая может быть зафиксирована.
Существуют следующие виды термопар:
ТХК, термопара хромель-копель (-50°С ÷ +600°С)
ТХА, термопара хромель-алюмель (-50°С ÷ +600°С)
ТПП, термопара платинородий-платина (0°С ÷ +1300°С)
ТВР, термопара вольфраморений (0°С ÷ +2200°С)
Термометры сопротивления. Принцип действия основан на эффекте изменения сопротивления проводника (Cu, Ni, Pt) в зависимости от температуры R=f(T). Пределы измерения (-250°С ÷ +1100°С).
Также для измерения больших температур (-50°С ÷ +6000°С) используются пирометры.
Измерение давления
Приборы для измерения давления классифицируются
По виду измеряемого давления:
Манометры избыточного давления
Манометры абсолютного давления
Барометры
Вакуумметры
Мановакууметры (избыточное давление + вакуум)
Напорометры (избыточное давление до 40 кПа)
Тягометры (вакуум до -40 кПа)
Дифференциальные манометры (перепад давления)
По принципу действия:
Жидкостные
Деформационные
Поршневые
Электрические
Ионизационные
Тепловые
Деформационные приборы для измерения давления
Чувствительные элементы:
Манометрическая трубчатая пружина (до 1000 МПа). Используется упругая криволинейная полая трубка. Давление подается в полую трубку и преобразовывается в движение запаянного конца трубки. Малая ось (дуга) при давлении увеличивается, причем длина трубки остается постоянной.
Сильфон – тонкостенная (0,1-0,3 мм) цилиндрическая оболочка (диаметр цилиндра 8-100 мм) с поперечными гофрами, способная получать значительные перемещения под действием давления или силы. Материалы, используемые для изготовления: бронза, углеродистая сталь, нержавеющая сталь, алюминиевые сплавы. После подачи давления днище сильфона образует силу.
Мембраны (упругие и эластичные, могут иметь гофры).
Деформационные датчики давления
Состоят из:
Чувствительного деформационного элемента;
Нормирующего преобразователя, который преобразует силу в стандартные сигналы(P: 0,02-0,1 МПа, E: 0-5 мА).
Тензорезисторные измерительные преобразователи давления («сапфиры»)
Представляют собой мембрану, на которую наклеиваются или напыляются тензорезисторы. В основе принципа работы тензорезисторов лежит явление тензоэффекта. Суть его в изменении сопротивления проводников или полупроводников при их деформации.
Распространены
проволочные и фольговые тензорезисторы.
Принцип работы описывается выражением
,
где
- относительное изменение длины
тензорезистора.
Материалы изготовления: кремний, сапфир. Класс точности: 0,6-1,5. Пределы измерения: 10-3-60 МПа.
Рассмотренные измерительные преобразователи могут работать с уравновешенными мостами.
НП
Принцип действия моста основан на том, что сопротивление одного плеча (acb) определяется по сопротивлению другого (adb) плеча при отсутствии тока в диагонали моста.
R1, R2 – постоянные сопротивления;
Rt – сопротивление тензорезистора;
R3 – переменное сопротивление (реохорд);
РД – реверсивный двигатель;
НП – нуль-прибор;
В. Пр – вторичный прибор.
Реверсивный двигатель предназначен для перемещения каретки реохорда, кроме того, для перемещения стрелки вторичного прибора, предназначенного для записи показаний.
В равновесном состоянии (Rt=R3) НП показывает нуль. Если Rt изменилось, то на НП появится сигнал, для уравновешивания моста РД переместит каретку до тех пор, пока Rt=R3 и НП=0.
Данная схема моста используется также с термометрами сопротивления. В этом случае Rt- изменение сопротивления термосопротивления при изменении температуры (тогда вторичный прибор отградуирован в градусах).
Лекция 6
